皮带传动式机械风扇结构三维设计

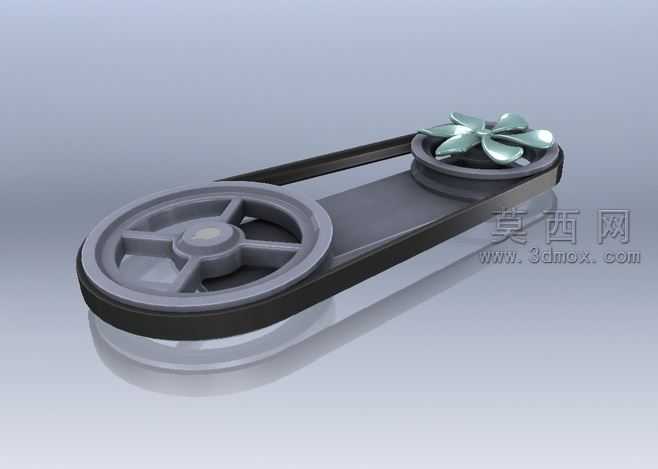

本作品为皮带传动式机械风扇的三维数字化模型，整体建模过程遵循机械结构设计的合理性原则，在三维建模环境中完成各零部件的独立建模与整体装配。建模阶段首先完成两个大小规格不同的带轮结构绘制，大带轮作为动力输入轮，采用带辐条的轮盘结构设计，轮缘处预留标准皮带安装槽位，轮毂位置设计有轴孔与键槽结构，保证动力输入时的扭矩传递稳定性；小带轮与风扇叶轮直接同轴连接，轮体尺寸适配传动比要求，轮槽精度与皮带规格完全匹配。传动皮带采用环形闭合结构建模，材质模拟橡胶传动带的物理特性，装配时严格控制皮带张紧度，保证带轮与皮带之间的传动贴合度，避免出现传动打滑的结构问题。风扇叶轮采用多叶片曲面造型设计，每片叶片带有符合空气动力学的扭转角度，叶片根部与轮毂做圆角过渡处理，既保证叶片转动时的结构强度，也能优化气流导向效果，提升风冷散热的效率。整体支架采用板式支撑结构，将两个带轮的转轴进行平行固定，支架上预留轴承安装位，保证转轴转动时的同轴度与转动顺滑度，支架边缘做倒角处理，避免尖锐棱角带来的装配干涉问题。渲染阶段针对不同零部件赋予对应材质：带轮与支架采用哑光金属材质，模拟铸铁或铝合金的金属质感，表面添加细微的磨砂纹理还原真实机加工零件的表面状态；传动皮带赋予黑色橡胶材质，添加轻微的表面粗糙质感与弹性材质的光影效果；风扇叶片赋予深绿色硬质塑料材质，表面做半哑光处理，还原工程塑料的视觉特性。整体装配完成后验证了各部件的运动干涉情况，确保带轮转动时皮带可平稳带动小带轮与叶轮同步转动，结构逻辑完全符合机械传动的工作原理，可作为机械传动教学演示、小型风冷装置结构设计参考的数字化模型使用，模型各部件的尺寸比例经过合理推算，符合常规小型机械风扇的结构尺寸规范，装配关系清晰，可直接用于结构拆解、运动仿真等后续应用场景。
