电脑CPU散热轴流风扇结构设计作品

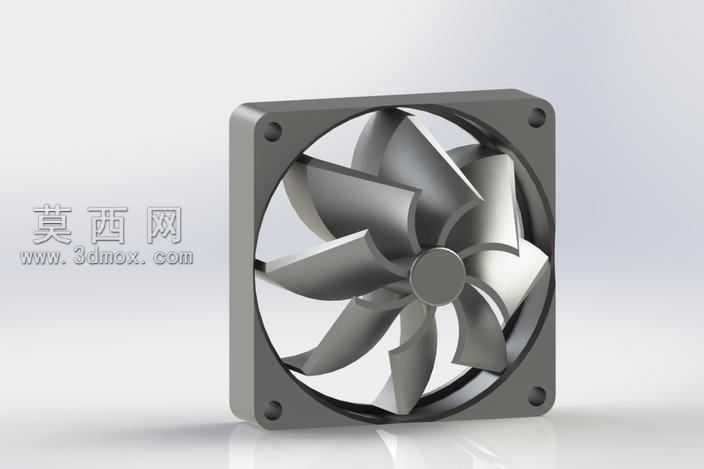

本作品为电脑CPU散热用轴流风扇三维建模设计，整体采用标准方形外框搭配中心轴流扇叶的经典风冷散热结构，建模过程中严格遵循消费级电脑散热配件的通用安装尺寸规范，外框四角预留标准安装孔位，孔位间距、孔径参数匹配主流CPU散热器的安装固定需求，可直接适配常规塔式、下压式CPU散热模组的装配场景。建模阶段以扇叶气动效率优化为核心设计思路，每片扇叶采用不等距扭角曲面造型，从叶根到叶梢的曲面弧度经过反复参数调整，既保证扇叶旋转时能够形成稳定的轴向风压，又能通过不等距排布削弱扇叶切割空气产生的周期性共振噪音，兼顾散热性能与使用静音表现。外框部分采用一体化圆角过渡设计，框体边缘做倒角处理，既避免安装时的锐边磕碰，又能减少框体对进出风气流的阻碍，框体内侧与扇叶外缘保留均匀的微小间隙，既防止扇叶旋转时与框体发生剐蹭，又能减少间隙处的气流泄漏，提升风扇整体的送风效率。中心轮毂采用圆弧收边造型，轮毂与扇叶的连接位置做平滑曲面过渡，有效降低扇叶根部的应力集中问题，提升结构长期运行的稳定性。材质渲染阶段，外框与扇叶均采用哑光硬质工程塑料质感，还原量产散热风扇常用的PBT、PC材质的视觉表现，表面添加细微的磨砂颗粒纹理，避免渲染效果出现过于突兀的塑料反光，中心转轴位置做金属质感处理，模拟含油轴承或滚珠轴承的金属装配结构，整体渲染光影柔和，清晰呈现扇叶曲面的弧度变化与外框的结构细节。模型结构拆分逻辑清晰，外框、扇叶、中心轮毂、轴承位均为独立可编辑的建模特征，可根据实际设计需求调整扇叶数量、扭角参数、外框厚度、安装孔位尺寸，能够直接用于散热性能仿真模拟、结构手板打样验证，也可作为电脑整机装配、散热模组设计的配套组件使用，完整还原了消费级CPU散热风扇的结构特征与设计细节。
