螺旋锥齿盘式冠齿传动构件

　　这类弧齿冠齿盘多用于相交轴动力换向的传动节点，在重载车辆主减速器、工业直角传动箱、工程机械回转驱动以及机床进给换向机构中十分常见。它与配对小锥齿轮啮合，把输入轴的旋转运动按九十度左右的轴线关系传递到输出端，同时承担减速增扭、改变动力流向的作用。齿盘采用环形盘体结构，外周连续布置螺旋状锥齿，齿线沿锥面呈弧形延伸，相比直齿锥齿轮，啮合过程中齿面是逐步进入和退出接触的，重合度更高，冲击噪声更低，在中高速、大载荷工况下运转更平稳。

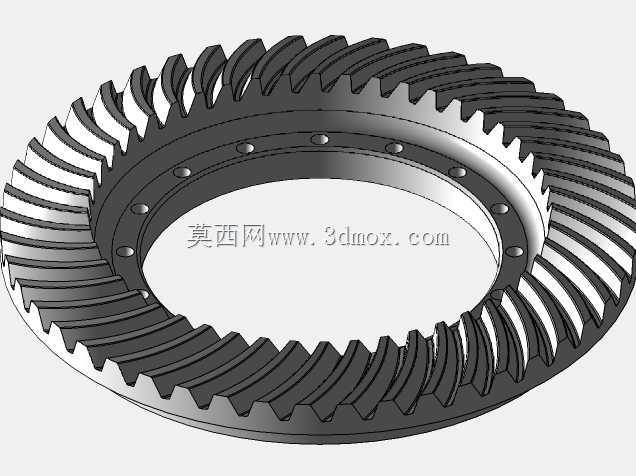

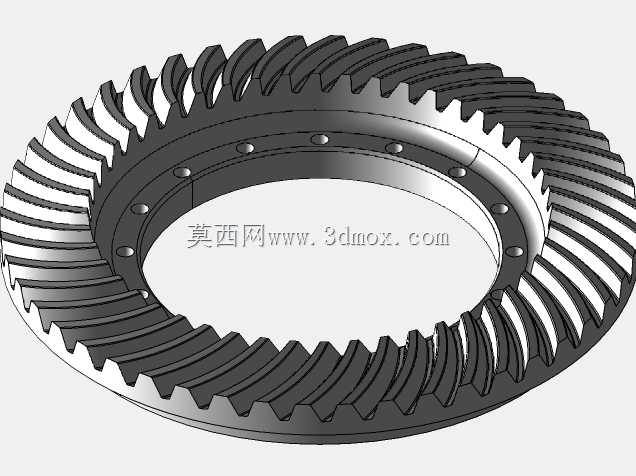

　　从结构边界看，构件中心保留较大通孔，便于穿过轴系、布置紧固件或避让相邻箱体结构；盘体端面分布一圈安装孔，可通过螺栓与差速器壳体、连接法兰或输出轮毂刚性固定。齿圈背部与安装端面需要保证足够的轴向支承面积，避免受载时盘体产生翘曲；内孔与止口则承担径向定位作用，装配时要控制齿盘轴线与配对小齿轮轴线的交点偏差，否则会引起偏载、齿端接触和局部温升。

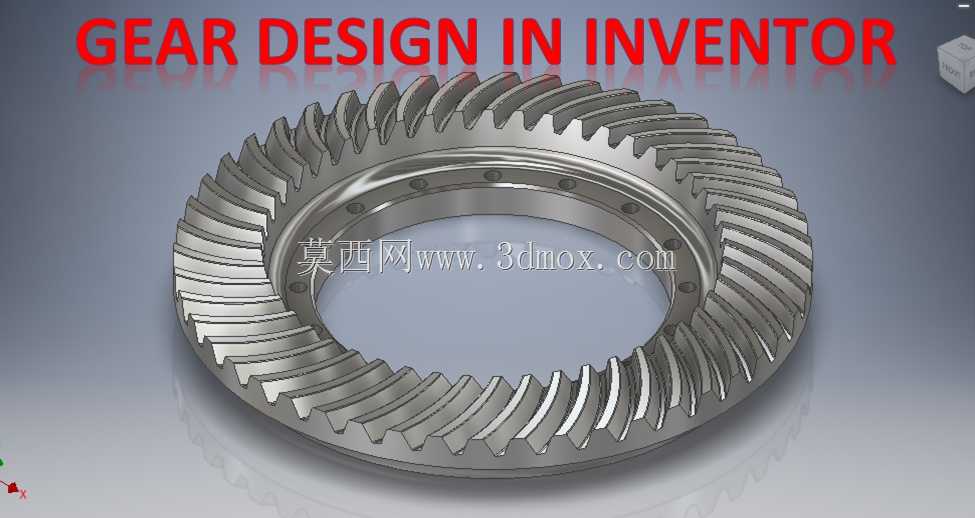

　　建模时应先确定分锥角、外锥距、齿宽、模数、齿数、螺旋角与旋向等基础参数，再围绕基准轴线建立盘体毛坯。齿面不能只按外观拉伸处理，需体现弧齿锥齿轮的渐开线接触特征和齿向曲率，齿根处保留圆滑过渡，避免应力集中。安装孔位置、孔距圆直径、端面台阶厚度都要与配合件统一，齿顶外圆、齿圈宽度和内孔直径构成主要安装包络，设计箱体时还要预留啮合调整垫片和润滑空间。

　　实际工程中，这类冠齿盘常采用渗碳淬火钢制造，齿面精加工后成对研磨，以保证接触区位于齿面中部偏小端。选型时需结合输入转矩、转速、轴交角、润滑方式和预期寿命校核接触强度与弯曲强度；结构设计阶段则要重点检查齿面侧隙、支承刚度、轴承跨距以及箱体油封位置。三维模型可用于干涉检查、装配工艺模拟、啮合轨迹分析和加工工装设计，也能为后续工程图、数控铣齿及检测基准制定提供直接依据。
