29齿螺旋弧齿锥齿轮传动件

　　该零件为齿数29的螺旋弧齿锥齿轮，属于相交轴动力传递系统中的核心啮合构件，多用于需要在垂直或呈一定夹角的两根转轴之间完成扭矩与转速转换的传动场合。在机床主轴箱、差速机构、减速器输出端以及各类重载回转设备中，这类弧齿锥齿轮相比直齿锥齿轮具备更突出的啮合平稳性：轮齿沿节锥方向呈弧形延展，啮合过程中齿面是逐步进入与退出接触的，重合度更大，冲击与噪声被明显削弱，在中高速、持续载荷工况下表现更可靠。

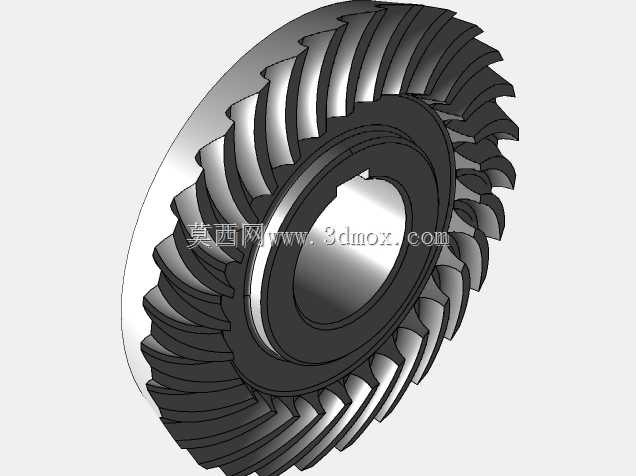

　　从结构上看，齿轮整体为盘式锥齿构型，外缘均布螺旋状轮齿，齿线弯曲方向统一，齿厚沿齿宽方向按锥度规律变化，保证配对小轮在正确安装距下能够实现全齿宽接触。中心开设带键槽的通孔，用于与传动轴形成周向固定，键槽位置与孔径配合公差需严格控制，避免运转中出现微动磨损或定心偏移。轮毂端面与背锥形成定位基准，装配时以此贴合轴承或轴肩，确定齿轮的轴向位置。

　　建模过程中先确立节锥、根锥与面锥的几何关系，依据齿数、模数与螺旋角推算分锥角，再沿齿宽方向构建弧形齿线并扫掠成型齿廓，齿顶圆角与齿根过渡圆角均做圆滑处理，降低应力集中风险。齿面接触区的调整是这类零件设计的关键，实际装配中通过改变垫片厚度来微调安装距，使接触印痕落在齿面中部并略偏大小端，满载时接触区能够均匀铺开，避免边缘接触造成早期点蚀。

　　安装边界方面，需预留配对齿轮的啮合空间与轴承布置位置，背锥外径、轮毂长度及内孔直径构成主要干涉检查尺寸；箱体上两轴的轴交角必须与齿轮分锥角匹配，轴向窜动量应控制在设计允许范围内。该类齿轮在润滑上多采用油浴或强制喷油方式，使齿面在高速滑动与滚动复合接触下保持油膜，适用于传递较大扭矩、要求换向灵活且运行安静的机械传动单元。
