小型休闲运动游艇外观结构设计

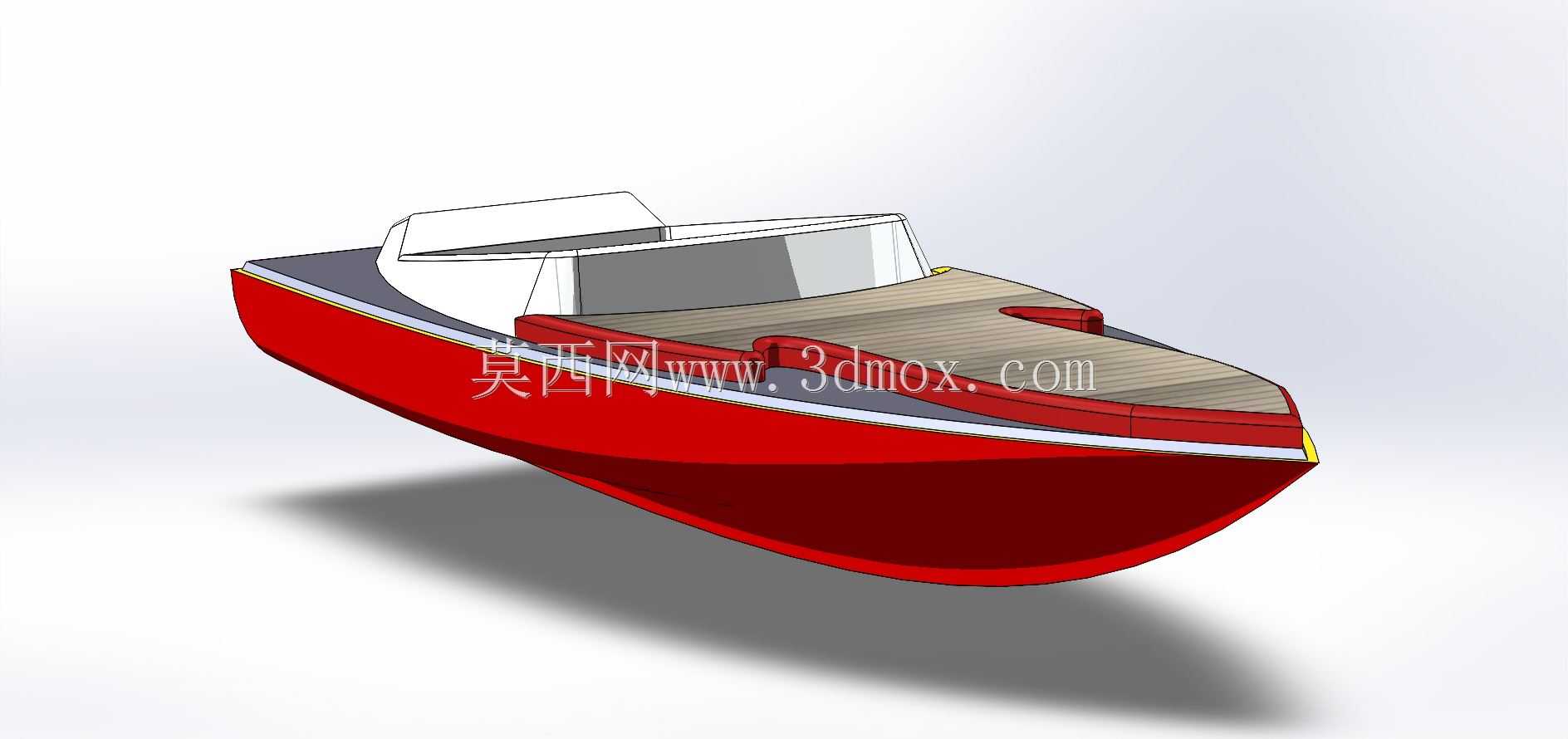

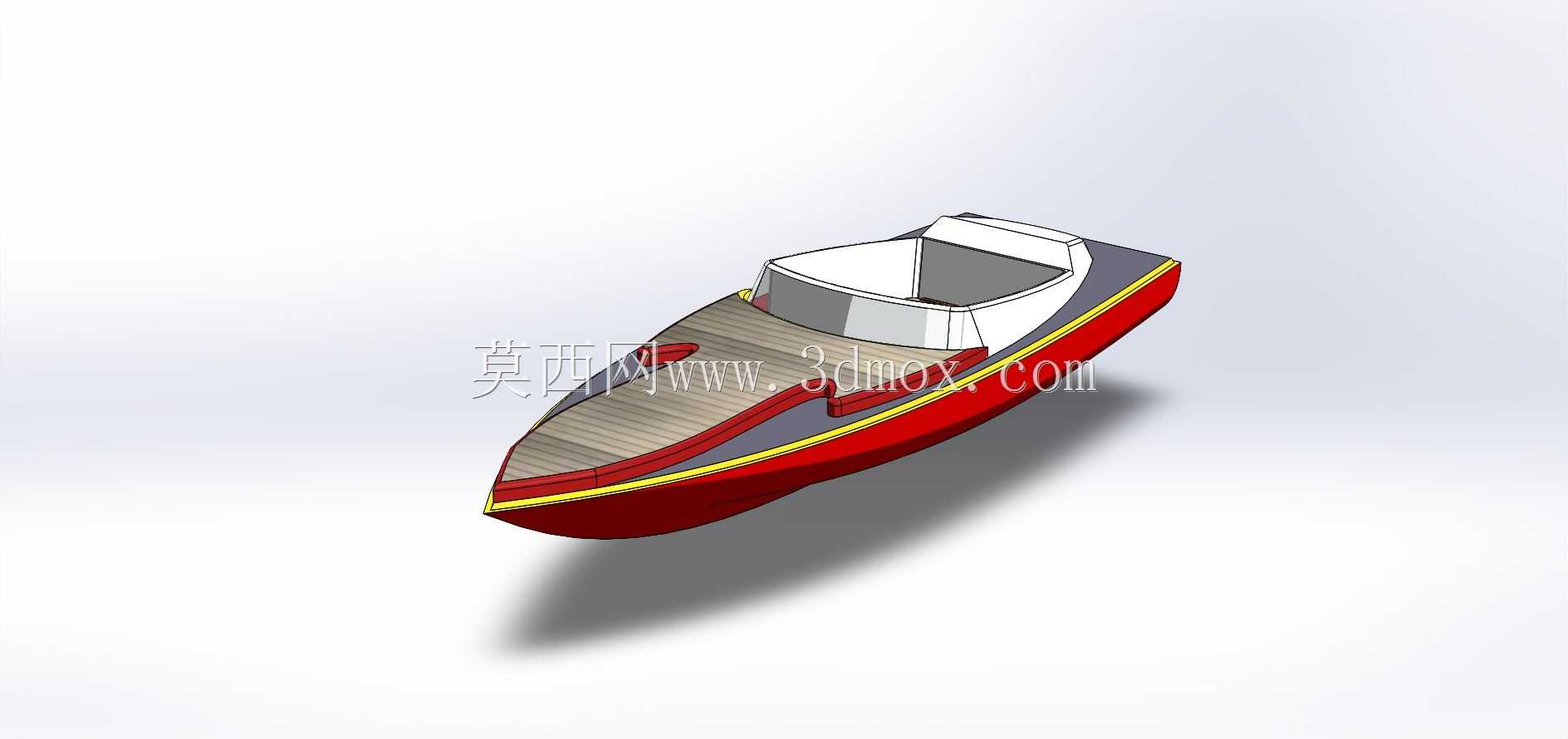

　　这套小型游艇结构方案面向近岸休闲、湖面观光、短程水上接驳等场景，整体采用狭长流线型单体船布局，船体下部为深V型破浪艏部，向船尾逐步过渡为平缓滑行底面，航行时可借助艏部抬升减小水阻，适配中小马力舷内外动力的安装匹配。建模阶段先从船体横剖面线入手，沿船长方向布置二十余组控制截面，艏部截面收窄尖锐，保证切入浪涌时的导向性，中后段截面逐步加宽加深，提供足够浮力储备与稳性，船底两侧设置纵向折角棱线，滑行阶段可形成稳定水动力支撑面，抑制高速航行时的侧滑。甲板区域按功能划分为三段：船艏预留防滑铺装甲板，可作为临时停靠系缆、乘员临时停留区域，表面做仿木纹防滑铺装结构，边缘设置连续凸起护边，避免人员意外滑落；中部设置开放式驾驶乘坐舱，

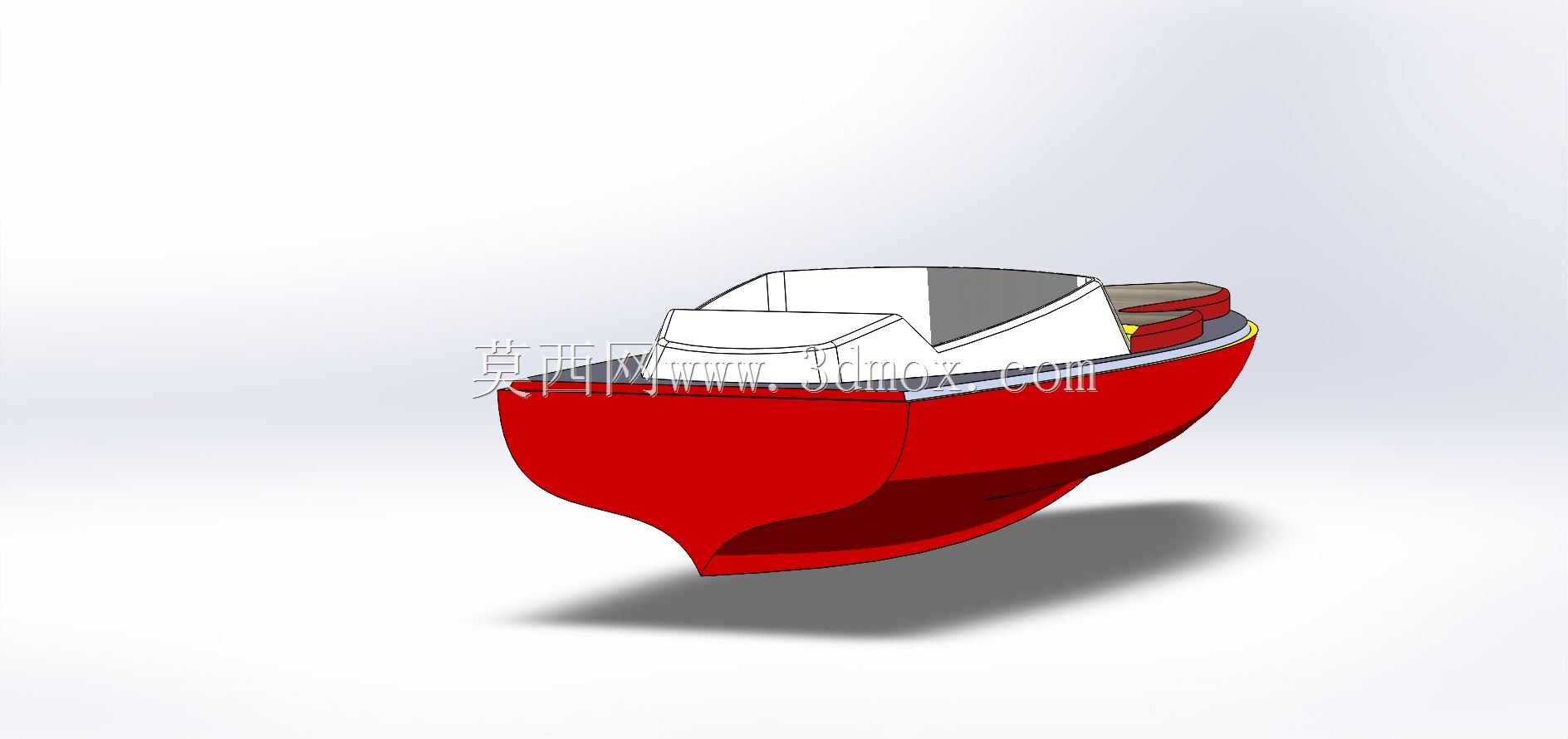

　　舱体周边加装低矮挡风围板，围板采用白色硬质曲面造型，既阻挡航行迎面气流，也为仪表台、操纵手柄、座椅基座提供安装依托，舱内空间可容纳2至4名乘员，座椅支撑骨架预留安装孔位，可后续配套固定软垫与扶手；船尾为动力安装平台，预留舷外机挂装贴合面与燃油管路穿行空间，艉板做加厚结构处理，承受动力装置振动与推力载荷。船体外壳主色调为红色，船侧沿折角棱线布置黄色装饰条，甲板边缘搭配深色防撞护条，靠泊时可缓冲码头碰撞冲击力。外形边界控制上，整体船长与船宽比例约为4:1，船型重心布置在船长中点偏后位置，匹配动力重量与乘员荷载分布，保证静止与航行状态下的纵倾角度处于合理区间。建模过程中所有曲面均做连续性校验，船壳外板无突兀折角，

　　甲板与舱体围板的交接处做圆角过渡，既降低应力集中，也减少航行时的水流紊流噪音。结构层面船壳预留内部肋骨安装定位面，后续可填充发泡浮力材料，提升船舶抗沉性，系缆桩、锚座、导航灯具的安装位均在甲板对应位置做凸台预留，不需要二次在船壳板上开孔破坏水密结构。该方案可用于船舶专业教学演示、小型游艇外观方案评审、水上休闲装备前期选型参考，完整还原了从船型线型到甲板功能分区的全部结构细节。
