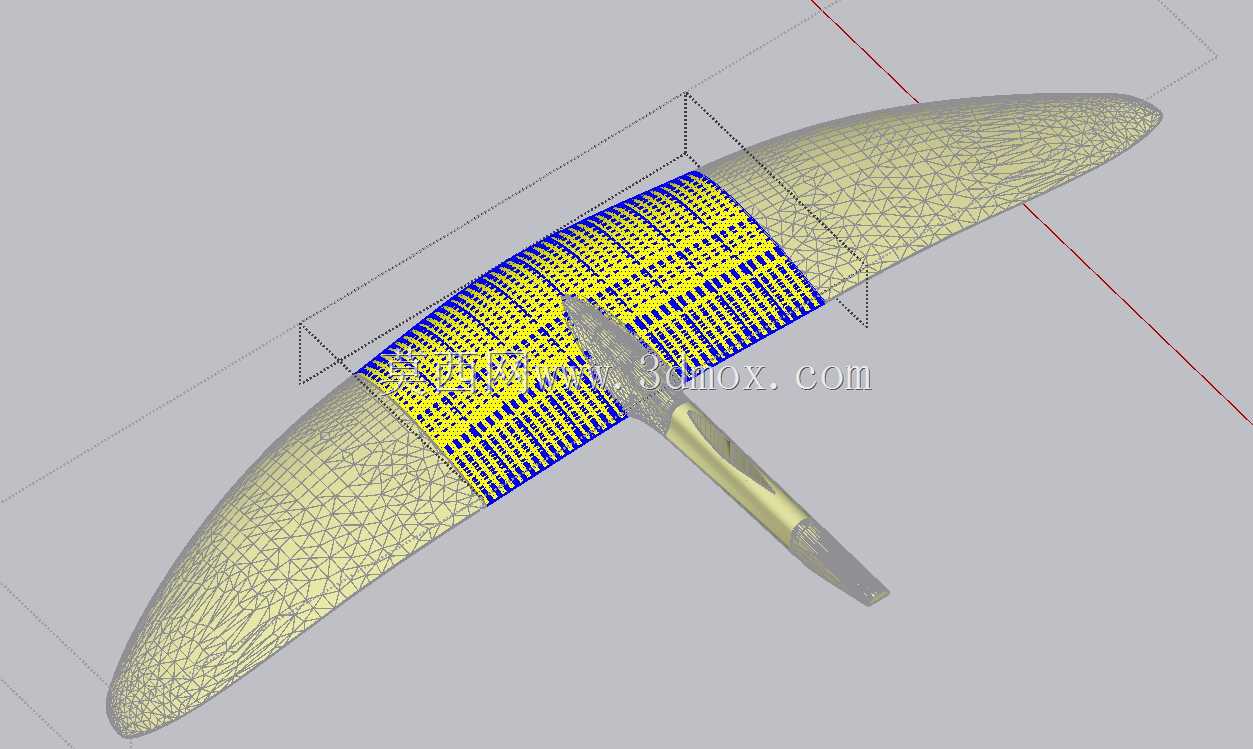

类幻影1780水翼铝桅杆非FCT结构设计

　　这套水翼结构的设计，核心围绕无动力水翼冲浪、水翼板运动的实际使用场景展开，区别于常规FCT制式水翼的结构逻辑，整体采用流线型低阻翼型作为主翼面构型，适配中低速滑行阶段的升力需求，在用户站板启动阶段即可快速获得足够升力将板体抬离水面，降低滑行启动的门槛。主翼面采用展弦比适中的椭圆修型翼尖，能够有效降低翼尖涡流带来的诱导阻力，在长距离滑行过程中减少不必要的升力损失，同时翼尖的圆滑过渡也能避免高速滑行时翼尖扰流带来的板体晃动，提升滑行过程的航向稳定性。连接主翼与板体的铝桅杆部分，采用变截面流线型设计，桅杆与主翼的连接区域做了平滑过渡处理，避免截面突变带来的水流分离问题，桅杆在水下穿行时的阻力被控制在较低水平，

　　同时变截面的构型也兼顾了结构刚度需求，在用户做转向、压坡动作时，桅杆的形变量控制在合理区间，不会因为形变过大导致水翼攻角突变引发失速。从安装边界来看，桅杆顶部的安装平面预留了标准的水翼板安装孔位，孔位间距适配主流通用水翼板的安装槽尺寸，不需要对板体做额外打孔改造即可完成装配，主翼与桅杆的连接采用嵌入式定位结构，装配时能够快速对齐安装基准，减少装配过程中的角度误差，避免因为安装角度偏差带来的航行姿态偏移。翼面的网格划分逻辑兼顾了结构强度与轻量化需求，翼面内部的支撑筋格沿水流方向排布，在保证翼面承压能力的前提下，尽可能降低整体结构重量，铝材质的桅杆在抗海水腐蚀、抗冲击性能上相比复合材料桅杆更具优势，在近岸浅水区滑行时即使碰到水下碎石、

　　漂浮杂物，也不容易出现结构性损伤，日常维护只需要做常规的表面清洁即可，不需要特殊的养护流程。在实际使用场景中，这套水翼结构适配平水巡航、小浪滑行的使用需求，主翼的升力曲线线性度较好，在用户调整重心改变攻角时，升力变化平缓，不会出现突然的升力陡增或骤降，操控容错率更高，适合有一定基础的水翼运动爱好者使用。设计过程中针对翼面的压力中心位置做了多轮调整，将压力中心设置在桅杆安装轴线的合理区间内，滑行过程中板体的抬头、低头力矩平衡度较好，用户不需要持续施加较大的脚部力量来维持板体姿态，长距离滑行时的操控疲劳度更低。翼根与桅杆的连接区域做了局部加厚处理，应对滑行过程中水流冲击带来的交变载荷，避免长期使用后连接区域出现疲劳裂纹，桅杆的长度尺寸经过适配，能够保证在常规浪高条件下主翼始终处于水面以下足够深度，不会因为浪面波动导致主翼吸气失速，提升复杂水况下的滑行稳定性。
