水翼快速释放连接底板结构设计

　　水翼快速释放底板作为水翼板与水翼主体之间的核心连接承载部件，其设计合理性直接决定水翼装备的使用安全性、拆装效率与工况适应性，在无动力水翼冲浪、动力水翼板等水上运动装备领域有着不可替代的作用。从实际应用场景来看，这类快拆底板主要服务于两类使用需求：一是日常使用过程中的快速拆装收纳，用户在完成水上运动后无需借助额外工具即可快速将水翼与板体分离，大幅降低收纳占用空间，同时减少连接部位长期处于潮湿环境下的腐蚀风险；二是不同水翼型号的快速切换，玩家可根据水域流速、浪况以及个人滑行习惯，在同一块板体上快速更换不同升阻特性的水翼，无需反复拆装固定螺栓，大幅提升装备的场景适配性。

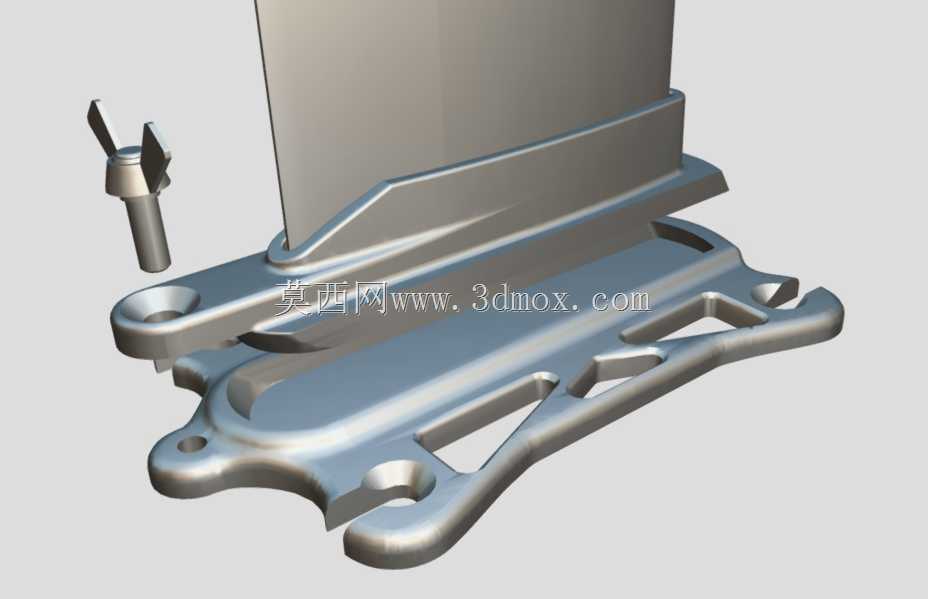

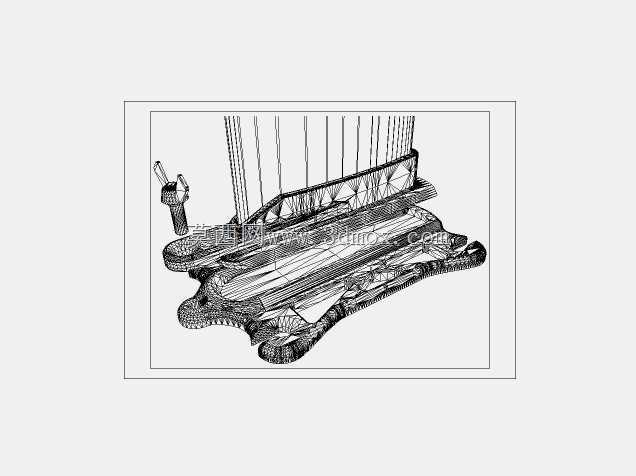

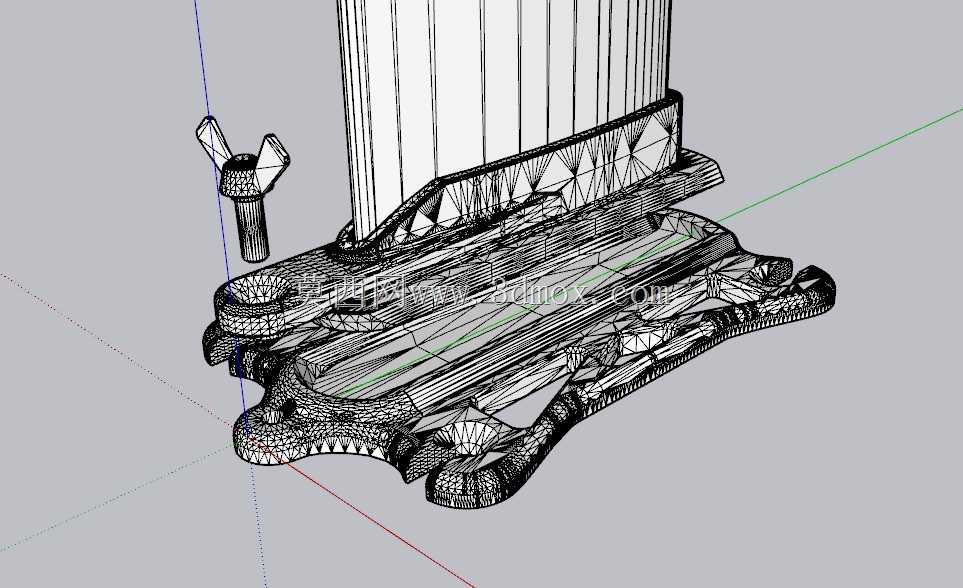

　　从功能特性层面分析，该底板的核心设计目标是在保证连接刚性的前提下实现无工具快速锁紧与释放。整个底板采用一体化铣削成型的主体结构，主体承载面设置有与水翼立柱根部完全贴合的定位槽，定位槽的型面公差控制在0.1mm以内，避免水翼在高速滑行过程中出现横向窜动。底板两侧的镂空式翼型延伸结构并非单纯的减重设计，其轮廓经过反复受力校核，在立柱安装位、板体连接孔位之间形成连续的力传导路径，当水翼在滑行过程中受到水流冲击产生升力、侧向力以及交变扭矩时，载荷可以通过延伸筋条均匀分散到各个板体连接点，避免局部应力集中导致的底板变形甚至断裂。

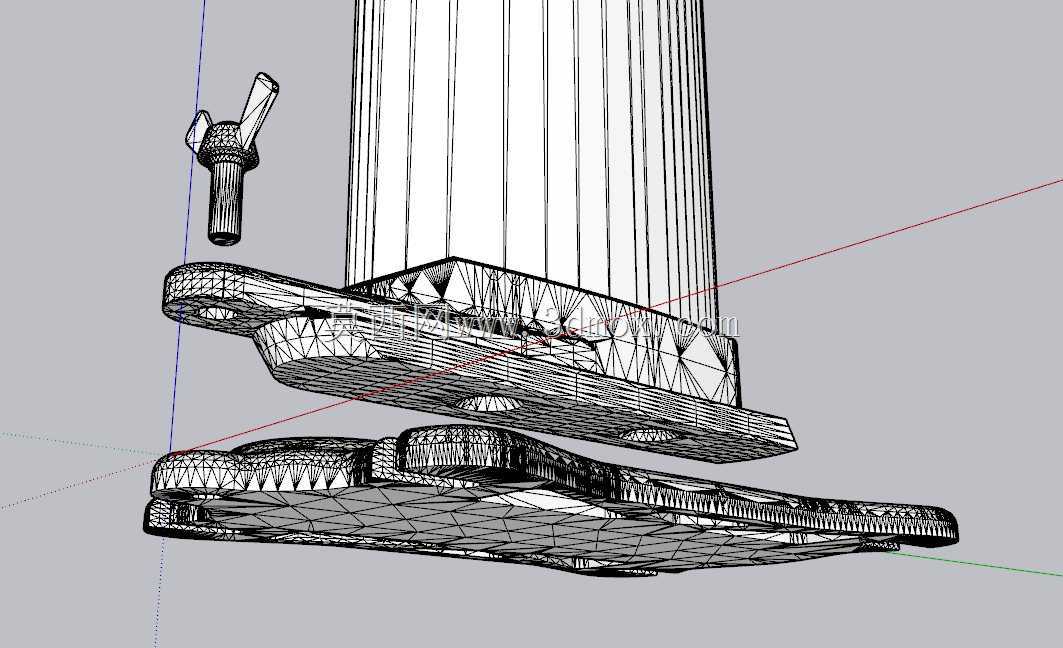

　　快拆锁紧机构的设计是整个部件的核心难点，从结构布局来看，侧边的快拆锁销采用偏心凸轮锁紧原理，锁销头部设置有与水翼立柱卡槽匹配的锁舌，当锁销处于锁紧工位时，偏心结构会提供持续的轴向预紧力，将水翼立柱牢牢压合在底板定位槽内，锁舌与卡槽的配合面设计有1.5度的自锁角度，即使在持续振动、水流冲击的工况下也不会出现意外松脱。释放时只需扳动锁销尾部的扳杆，即可带动锁舌脱离卡槽，直接向上提取水翼即可完成分离，整个操作过程可在3秒内完成，无需借助任何工具。锁销与底板安装孔之间设置有耐磨衬套，可降低反复插拔带来的磨损，延长部件使用寿命，同时衬套采用自润滑材质，即使在海水浸泡、泥沙附着的工况下也能保证操作顺畅。

　　从安装边界与尺寸设计来看，底板的整体轮廓充分考虑了主流水翼板的安装孔位标准，板体连接侧的四个安装孔采用长圆孔设计，可兼容一定范围内的孔位偏差，适配不同厂商生产的水翼板安装位，安装孔的沉头深度经过精准计算，固定螺栓安装完成后头部完全沉入沉孔内，不会突出底板表面，避免与水翼立柱产生干涉，同时减少水流经过底板表面时产生的紊流。底板与水翼立柱的配合面设计有0.2mm的间隙余量，既可以保证安装时的顺畅对位，又不会因为间隙过大导致水翼出现旷量，影响滑行稳定性。底板的整体厚度从立柱安装位向两侧逐渐减薄，在保证核心承载区域强度的前提下尽可能降低整体重量，同时减少底板在水中的迎流面积，降低不必要的水阻。

　　从设计思路的落地过程来看，整个结构的迭代始终围绕实际使用中的痛点展开：早期的水翼连接结构多采用多螺栓直接固定，每次拆装需要使用扳手拧动4-6颗螺栓，不仅操作繁琐，螺栓在海水环境下极易锈蚀，导致拆装困难甚至无法拆卸；部分快拆结构存在锁紧力不足的问题，高速滑行时容易出现水翼松脱的安全隐患，或是锁紧机构过于复杂，泥沙进入后容易卡滞，可靠性不足。这款快拆底板在设计过程中对受力路径进行了多轮有限元仿真校核，在1.5倍最大工况载荷下，主体结构的最大应力远低于材料的屈服强度，保证极端工况下的结构安全；同时所有活动部件的间隙都经过优化，既可以让少量泥沙随水流自动排出，不会造成卡滞，又不会因为间隙过大导致机构旷量。整个底板的外形过渡全部采用大圆角设计，避免应力集中的同时，也减少了尖锐边角对用户造成磕碰伤害的风险，表面经过硬质氧化处理，在海水环境下具备优秀的耐腐蚀性能，同时表面硬度更高，抗泥沙磨损能力更强。
