仿生曲面翼型水下滑翔翼结构设计

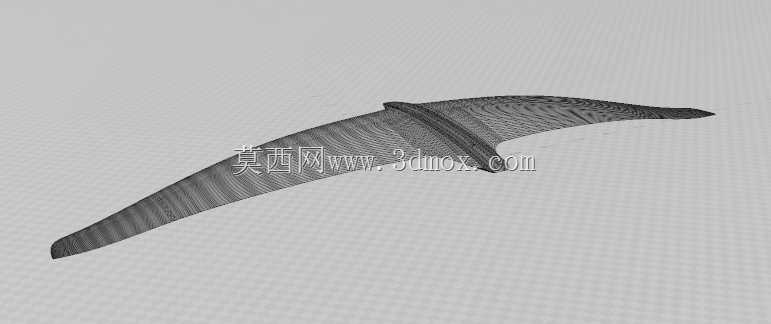

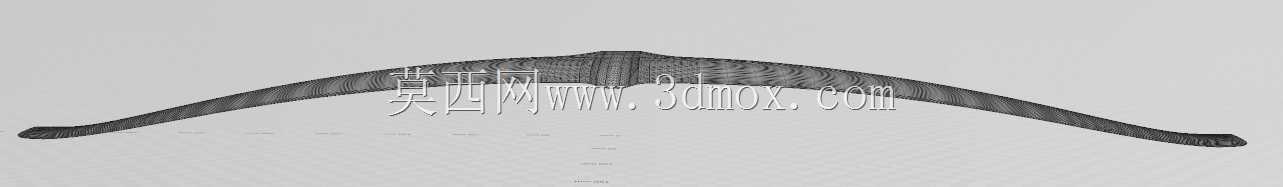

　　这款翼型结构件的设计初衷，是适配低速水下潜航、水翼冲浪辅助等场景的流体力学需求，在近水面低流速工况下提供稳定升力，同时兼顾结构轻量化与安装适配性。从结构形态来看，整体采用大后掠角渐变翼型设计，翼根位置厚度最大，向翼尖方向逐步平滑收窄，翼展方向的弦长也同步呈现非线性递减趋势，这种形态并非单纯追求视觉仿生效果，而是经过多轮流体仿真迭代后的结果——翼根区域保留足够厚度，一方面是为内部安装加强筋、预留与挂载主体的连接接口留出空间，另一方面可以延缓翼根处的流体分离，降低大攻角工况下的失速风险；翼尖收窄的设计则是为了削弱翼尖涡的强度，减少诱导阻力，在0到12度攻角区间内，升阻比可以保持在较为稳定的区间，不会因为流速小幅波动出现升力骤降的问题。

　　在实际应用场景中，这类翼型结构既可以作为水下滑翔机的主升力面，配合重心调节机构实现无动力滑翔，也可以作为冲浪板、水下助推装备的辅助升力部件，在使用者滑行过程中提供额外抬升力，降低滑行时的水体阻力。设计过程中没有采用对称翼型，而是选用了上表面弧度更大的非对称翼型剖面，这种剖面在正向来流时可以在较低流速下就产生足够升力，适配近水面低速运动的工况，同时翼型的最大厚度位置设置在距离前缘35%弦长的位置，能够让压力中心在不同攻角下的偏移量控制在较小范围，降低对配套姿态调节机构的力矩要求，减少配套控制系统的调校难度。

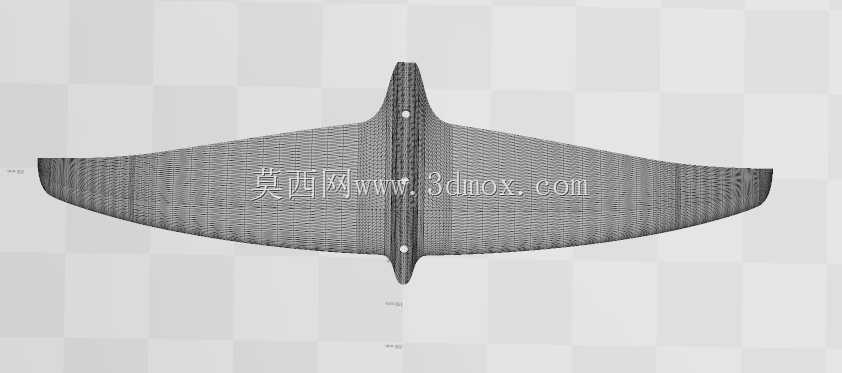

　　从安装边界来看，翼根位置设计有平直的安装贴合面，预留了标准的紧固件安装孔位，可以直接与平板类安装基座配合，不需要额外设计复杂的转接结构，安装时只需要保证翼面与来流方向的夹角在设计区间内，即可发挥预期的流体性能。翼面整体采用连续顺滑的曲面过渡，没有突兀的棱角或台阶，既可以减少流体流经表面时的摩擦阻力，也能避免在棱角位置产生空化现象，延长结构在水下工况的使用寿命。结构壁厚设计采用渐变方案，翼根区域壁厚最大，能够承受挂载时的弯曲载荷，翼尖区域壁厚逐步减薄，在保证结构强度满足1.5倍设计流速冲击载荷的前提下，尽可能降低整体重量，减少不必要的负载。

　　在细节处理上，翼的前后缘都做了小半径圆角处理，没有采用尖锐边缘，一方面是避免安装使用过程中出现磕碰划伤的问题，另一方面也能降低前缘对来流扰动的敏感度，当来流存在小幅角度偏移时，依然可以保持稳定的升力输出。翼面的曲面曲率变化经过连续校验，不存在曲率突变的区域，在后续加工环节，不管是采用3D打印制作原型验证件，还是采用模具注塑、碳纤维铺层制作量产件，都能保证曲面的成型精度，不会因为曲率突变导致加工缺陷或应力集中问题。针对水下使用的工况，整个翼型结构没有设计封闭的空腔结构，避免使用过程中内部积水增加重量，或是因为内外压差导致结构变形，所有连接位置都设计为贯通式结构，水体可以自由流通，不会出现积液残留的问题。

　　从结构强度校核的角度，设计时重点考虑了翼根位置的弯曲应力，在翼根内部设置了沿翼展方向的加强筋，筋条高度与翼型内部空间匹配，不会突出翼面影响流体形态，同时可以将翼尖受到的水流冲击力均匀传递到整个安装面，避免翼根位置出现应力集中导致断裂。翼展方向的整体变形量在设计载荷下控制在翼展长度的千分之五以内，不会因为翼面变形导致翼型剖面发生明显变化，保证流体性能的稳定性。这类翼型结构的适配性较强，既可以单独作为升力部件使用，也可以成对对称安装在载体两侧，组成完整的水翼升力系统，适配不同尺寸的水下运动装备或潜航设备，安装时只需要调整两翼的安装夹角，即可匹配不同载荷下的升力需求，不需要重新制作翼型主体，降低了配套适配的成本。
