壁挂式室内练习投篮架结构设计

　　这套壁挂式练习篮球架面向学校体育馆、社区室内运动空间、企业活动室以及家庭训练区等场景，核心用途是在不占用地面面积的前提下提供稳定的投篮练习设施。与落地式篮球架相比，壁挂结构取消了底部配重和立柱，运动区域下方没有障碍物，场地清扫、球类折返训练和多项目共用空间时更加方便。

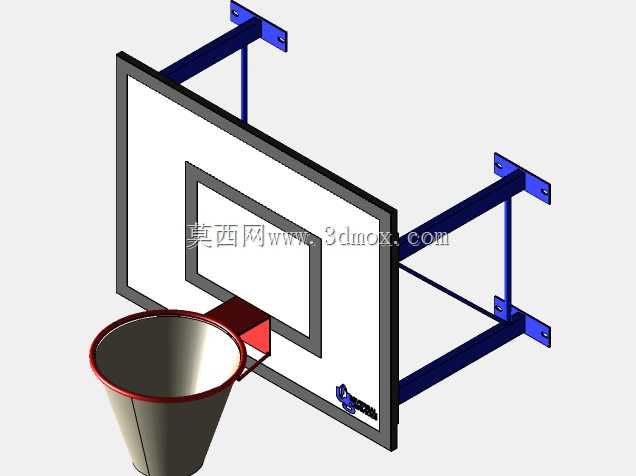

　　建模时先从安装边界入手。后侧两组悬臂支架通过端部安装板贴合墙体或钢结构梁柱，安装板上预留螺栓孔，孔位需要结合现场墙体承载能力复核。支架向篮板方向伸出，形成上下两层承托关系：上层杆件主要约束篮板上部倾覆趋势，下层杆件靠近篮筐受力区，承担投篮冲击、挂筐瞬时载荷和篮板自重。杆件采用矩形方管截面，在三维装配中保留了管壁厚度、端部封板和焊接连接位置，便于后续转化为焊件工程图或进行型材下料。

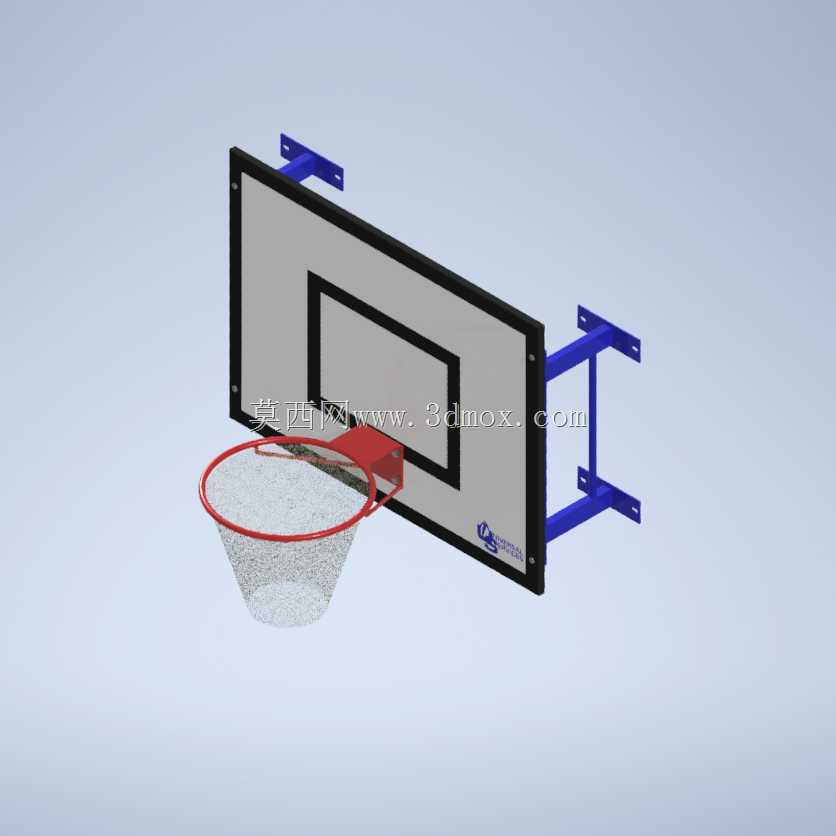

　　篮板部分采用矩形板件外形，正面设置投篮瞄准方框，边框区域做加强处理。篮板与后方支架不是简单面接触，而是通过侧向连接座和螺栓节点固定，这样既能保证板面平整，也能在受到反复冲击时避免局部应力集中。篮筐位于篮板前侧下方，通过红色安装支座与篮板下部承力区连接；篮圈为环形弯管结构，下方设置挂网节点，篮网以锥形轮廓向下收拢，模型中用网状形态表达挂接后的空间范围，提醒设计者预留球下落和人员伸手的安全距离。

　　结构设计的重点在于载荷传递路径。篮球撞击篮板或篮筐后，力先由篮圈支座和篮板边框承受，再经前后连接座传到悬臂方管，最后通过墙装板进入建筑主体。悬臂长度不能只按视觉比例确定，需要同时满足篮板前沿到墙面的运动距离、篮筐投影位置以及支架挠度控制。若安装面为混凝土墙，应核对膨胀螺栓的拉拔和剪切能力；若固定在钢柱或钢梁上，则可将安装板改为焊接或抱箍连接，并在模型中同步调整板厚与孔距。

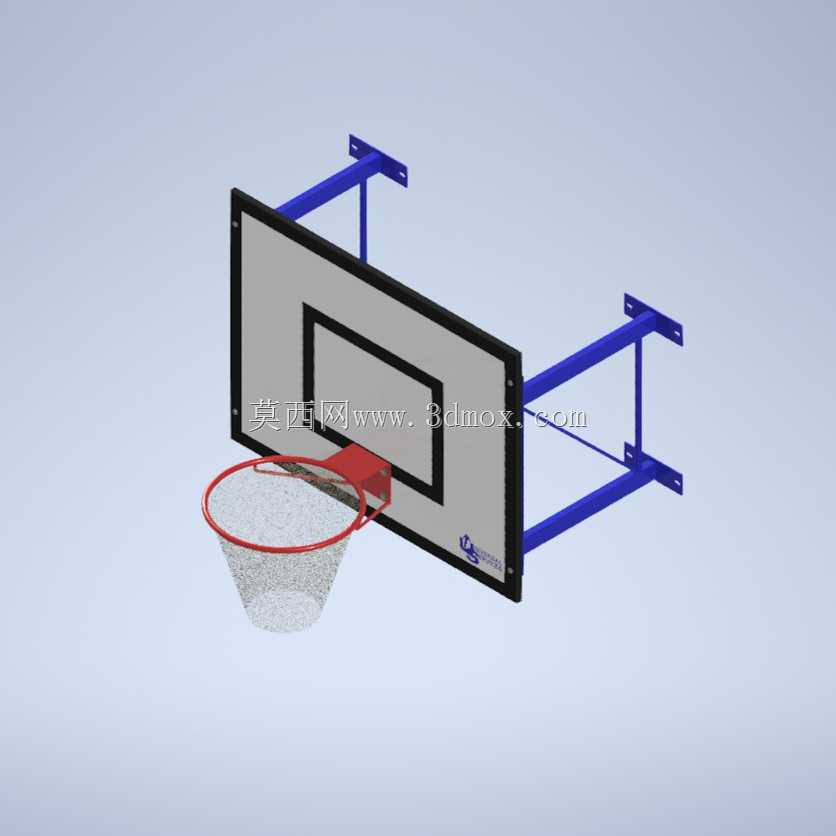

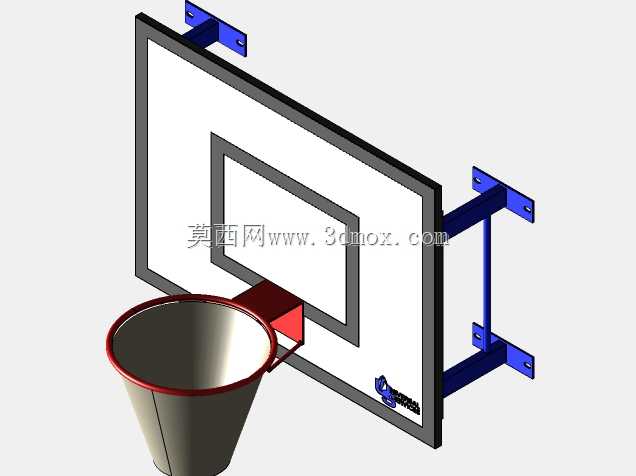

　　外形布置上，篮板保持竖直安装，篮圈水平向前伸出，篮网最低点与篮板、支架之间留有足够间隙。后侧支架呈平行四边形支撑关系，斜向和水平杆件共同限制篮板前后摆动。整体构件以钢材焊接和螺栓装配为主，外观颜色区分为蓝色支架、黑色篮板边框、红色篮圈支座和白色篮网，既方便工程评审时识别部件，也利于后期维护时区分结构件、易损件和防护件。

　　在实际选型中，该类设施适合固定高度、高频次、轻中强度训练使用。若用于正式比赛或需要调节高度的场馆，应额外增加升降机构、缓冲弹簧和更严格的防撞包边；若仅作为室内练习目标，本结构则突出占地小、安装直接、传力清晰和维护方便的特点。三维建模阶段把墙装板、悬臂、篮板、篮圈、篮网和连接座分层装配，可以为干涉检查、安装孔放样、焊件拆分以及现场施工定位提供直接依据。
