贝尔407直升机四叶旋翼转子头结构

　　旋翼转子头是直升机传动链末端直接承托桨叶、把发动机扭矩转化为升力与操纵力矩的核心动部件，贝尔407这款四叶构型在轻型单发民用直升机里定位清晰，广泛用于公务通勤、空中巡查、医疗转运、农林作业与航拍吊挂等场景，对旋翼系统的振动控制、疲劳寿命和维护可达性要求都比较高。

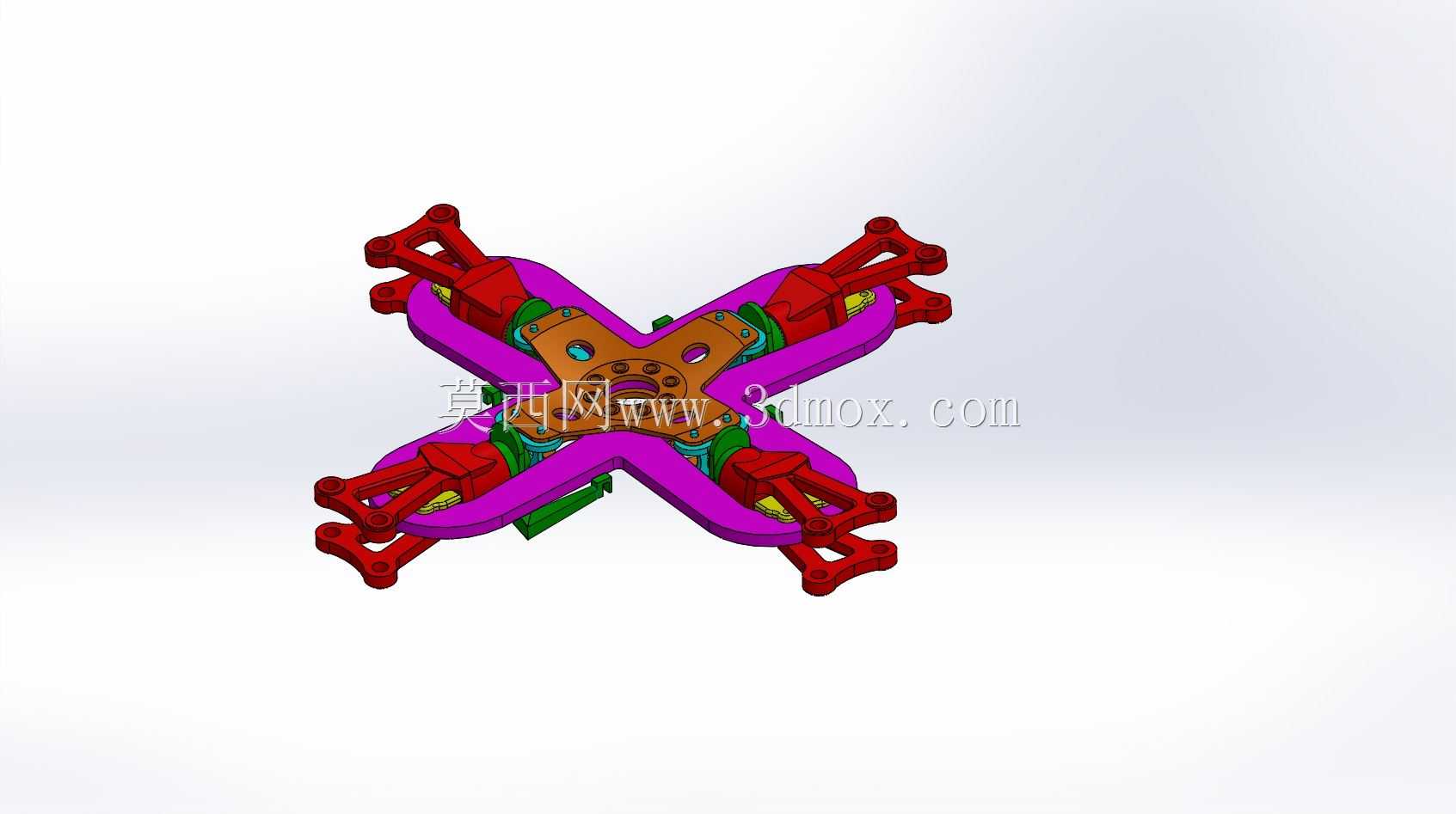

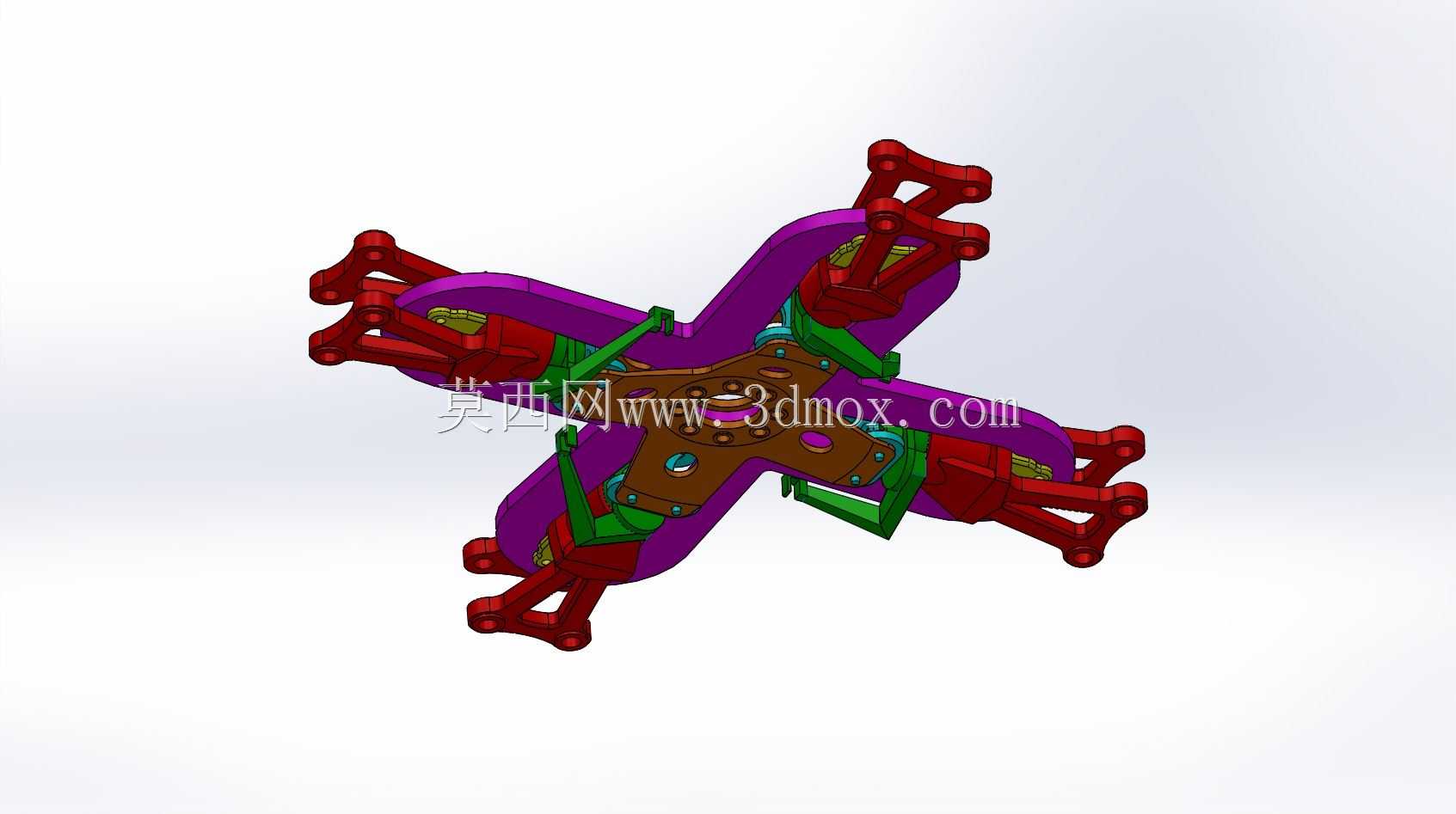

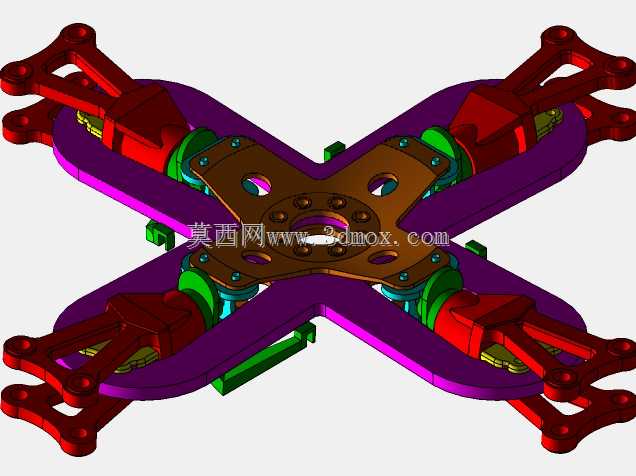

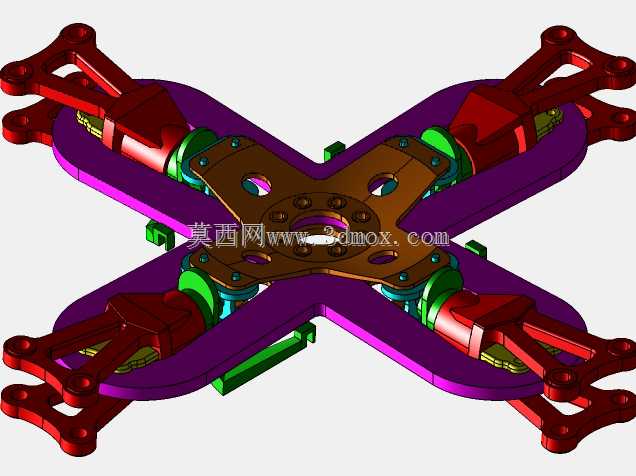

　　从结构布局看，该转子头采用星形中央件向外辐射四组桨毂支臂的形式，中央星形件承担离心力汇聚与挥舞、摆振、变距三个自由度的运动约束。图中紫色主体对应复合材料柔性梁或星形柔性件区域，这类构件利用复合材料层合板的各向异性，在提供巨大离心拉力承载能力的同时，允许桨叶在挥舞和摆振方向产生受控弹性变形，从而替代传统金属铰接式毂中的大量轴承与铰链，减少零件数量和磨损点。红色部分为桨夹及摇臂组件，负责夹持桨叶根部并通过变距拉杆传递总距、周期距操纵输入；棕色星形板则是操纵力矩分配与安装基准面，绿色、黄色小件对应限位块、阻尼件或紧固件位置。

　　设计思路上，柔性梁构型的核心在于刚度匹配：挥舞方向刚度要低，以保证桨叶在前行、后行侧气动载荷差异下能自由上下挥舞，降低毂部弯矩传递到机身；摆振方向刚度与阻尼要协调，抑制地面共振和空中共振；变距运动则通过桨夹绕桨根轴线的转动实现，需要在扭转刚度与操纵力矩之间取平衡。建模时要重点还原柔性梁的变截面轮廓、铺层过渡区以及桨夹双耳片的同轴度，这些位置既是应力集中点，也是装配时的尺寸链关键。

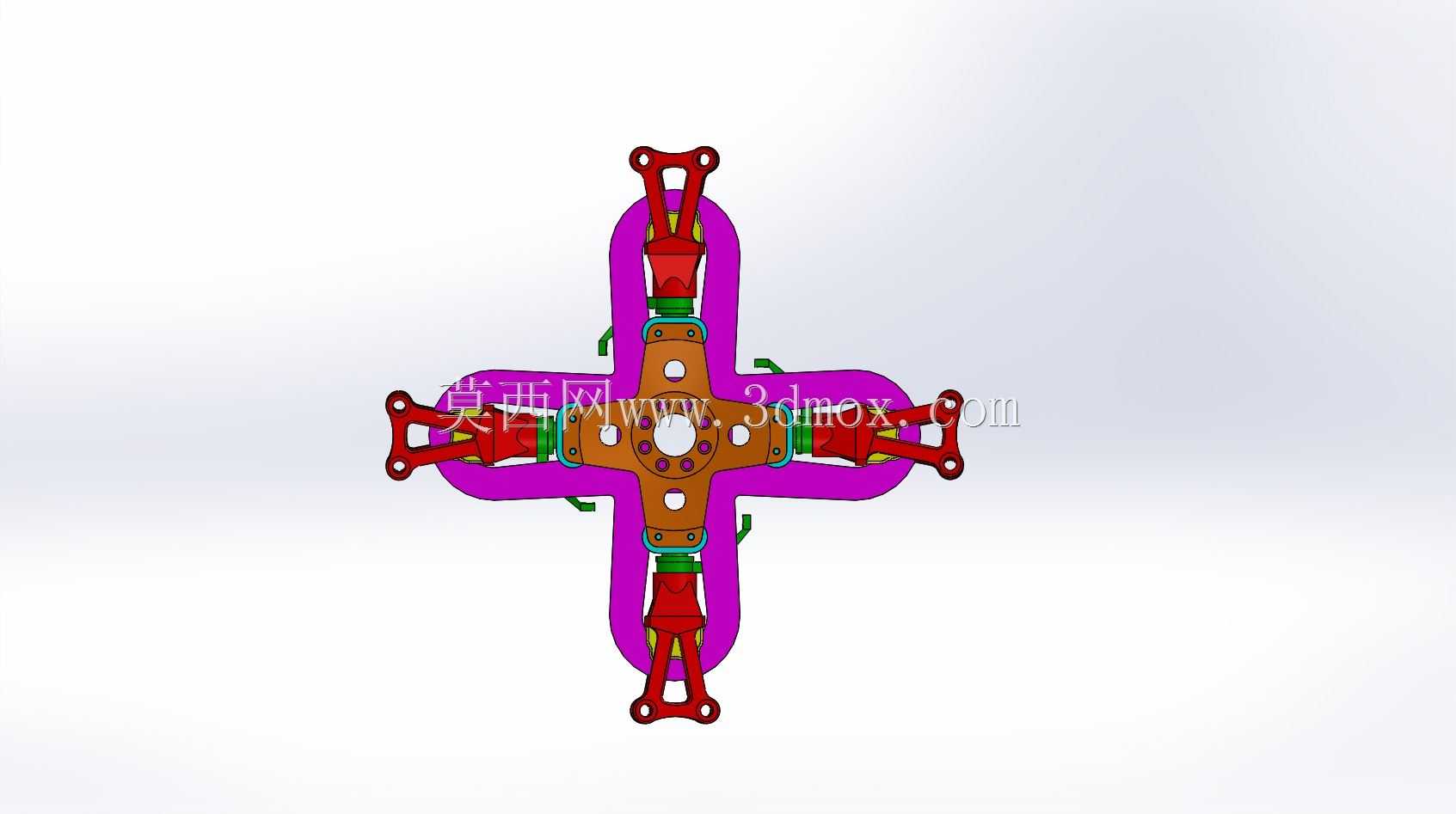

　　外形与安装边界方面，四组支臂呈十字对称分布，相邻桨夹中心夹角90度，整体外径由桨根安装半径决定，建模阶段需预留桨叶折叠或拆卸空间；中央件下端与主减速器输出轴通过法兰或花盘对接，上端接锥体帽与整流罩，变距摇臂通过拉杆与下方旋转环（自动倾斜器转动环）相连，运动包络要避免拉杆在最大总距、最大周期距工况下与支臂、防冰管路或线束干涉。

　　对结构设计与建模从业者而言，这类转子头的价值在于直观呈现无轴承/柔性毂如何用一件复合材料构件同时承担承力与铰接功能，理解离心力、挥舞弯矩、摆振阻尼三条传力路径在三维空间中的交汇方式，为旋翼系统选型、动部件干涉检查以及维护口盖布置提供具象参考。
