轮式古火炮教学实体结构设计

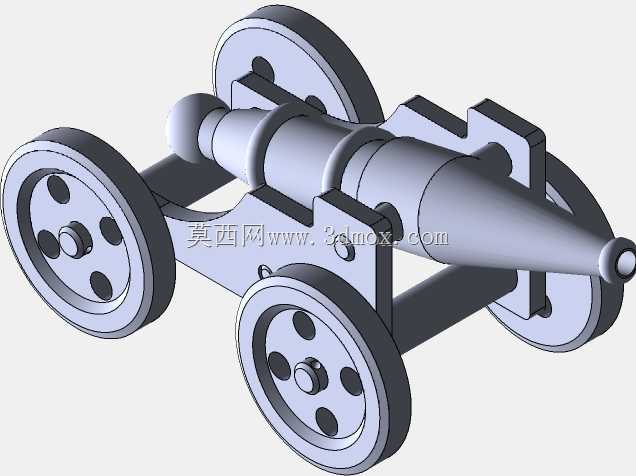

　　这套轮式古火炮结构以近代滑膛火炮为原型，将炮身、轮架、轮组、铰接销轴与支撑构件完整拆解为可独立加工、可逐件装配的实体单元，常被用作机械制图课程、实体建模实训以及军工科普展陈的演示载体，帮助学习者理解长筒类回转零件、薄板弯焊件、轮系支撑结构之间的装配约束关系。

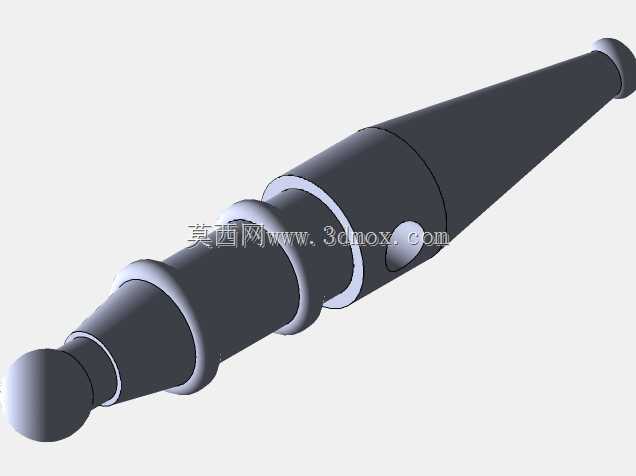

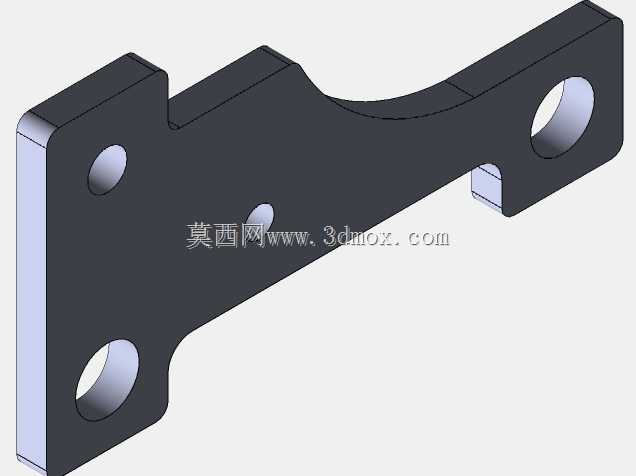

　　从实际使用场景来看，该类教具不需要承受实弹发射载荷，核心作用是还原老式火炮的俯仰承载、轮式拖行与驻放支撑逻辑。炮身采用前粗后细的阶梯回转轮廓，炮口段加厚、尾段收窄并保留炮尾球头结构，球头与架体上的支承座配合，可模拟炮身绕横向销轴小角度俯仰调整；身管下方的架体由左右对称侧板、横向连接轴、加强撑杆组合而成，侧板上开出对应销轴孔与轮轴安装位，所有孔位同轴度在建模阶段通过同轴心约束锁定，避免装配时出现轮轴卡滞、身管转动干涉的问题。

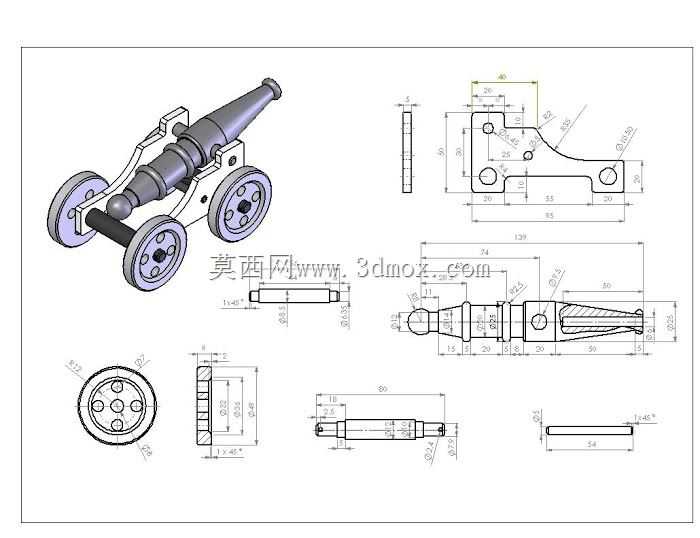

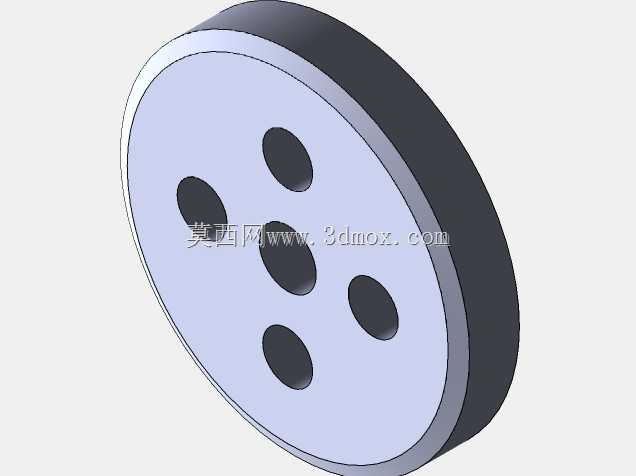

　　轮组部分采用四个等直径辐条式车轮，前后两对车轮分别穿装在两根贯通轮轴上，车轮与轴之间保留转动间隙，轴端通过限位结构约束轴向窜动，既可以模拟火炮拖行时车轮自由转动的状态，静置时四点着地也能保证整体摆放平稳，不会出现侧翻偏移。配套的工程图纸完整标注了侧板轮廓尺寸、各铰接孔中心距、轮轴直径、身管各段长度与外径、车轮厚度与安装跨距，所有外形边界都给出明确公差参考：侧板外轮廓到炮身中心的高度预留了身管俯仰的活动空间，两轮外侧的总宽度控制在架体跨度范围内，横向连接轴的长度与两侧板内间距匹配，安装时不需要额外裁切修配即可完成对位。

　　设计过程中优先遵循全可制造原则，身管类回转件可直接通过车削工序加工成型，侧板类平板件采用板材切割后钻孔，车轮可拆为轮缘、轮毂、辐条分别加工再拼接，销轴、撑杆等标准件类结构选用通用圆钢料加工即可，不需要特殊异形工艺。各零件之间的装配关系清晰：身管与上架铰接、上架与轮轴穿装、车轮与轴间隙配合、撑杆两端分别连接侧板与横向梁，没有冗余的复杂曲面，既方便初学者拆解测量、对照图纸完成建模练习，也可按比例放大后作为科普展品的加工参考，完整呈现老式轮式火炮从零件到整机的结构组成逻辑。
