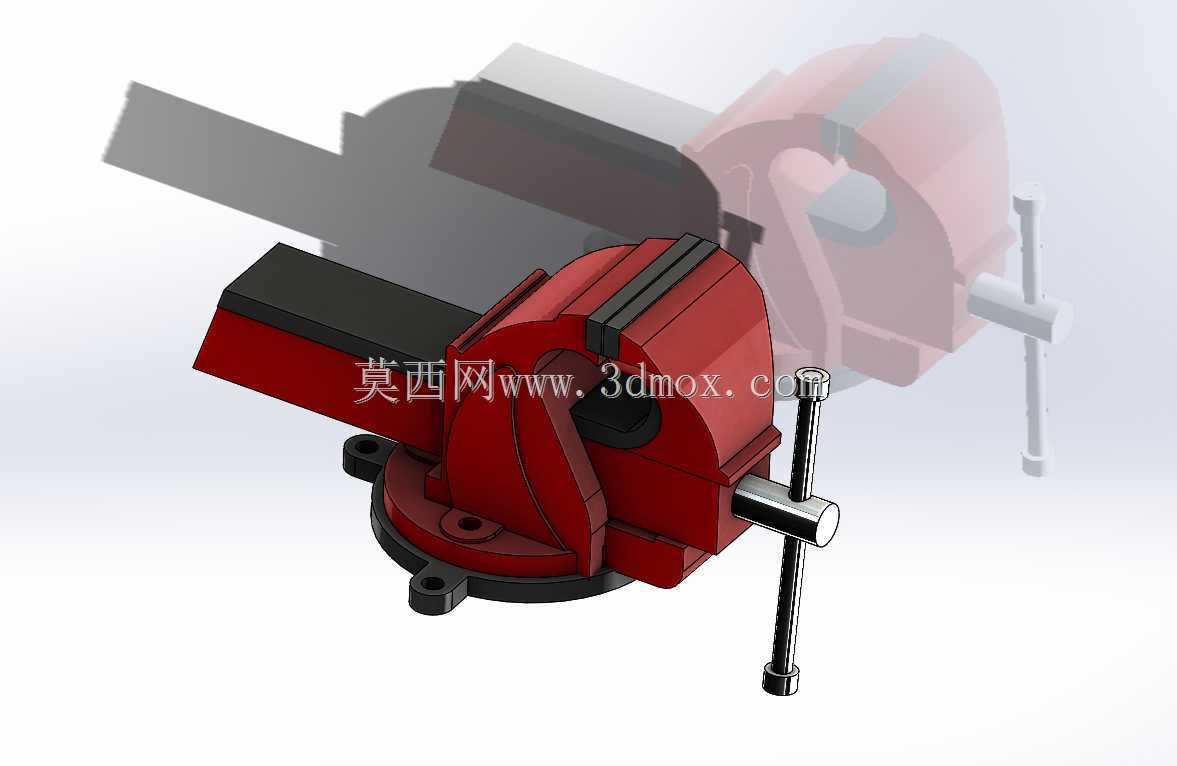

可旋转式重型台虎钳结构设计

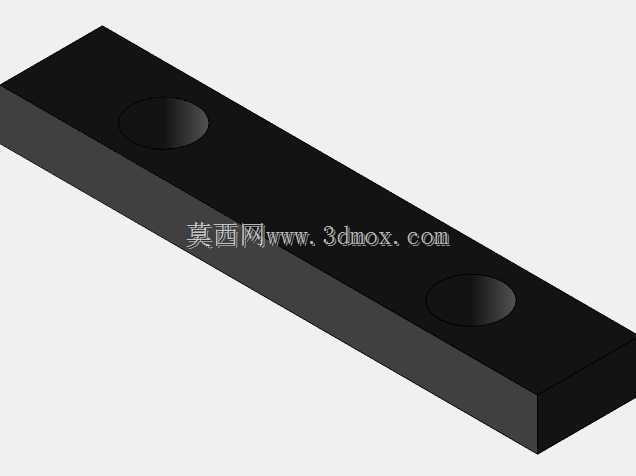

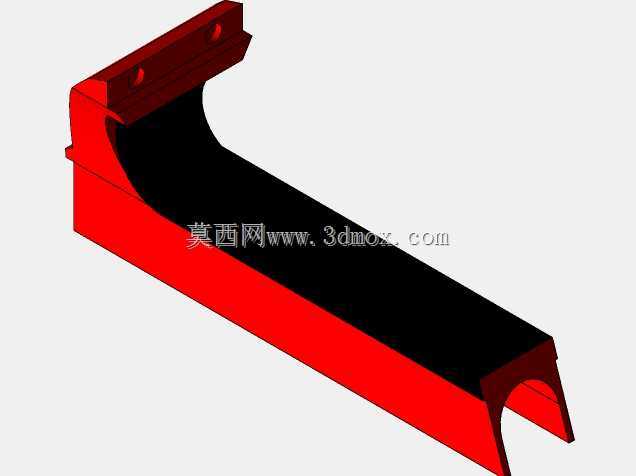

　　在机加工、钳工装配、维修作业场景中，台虎钳是工位上不可或缺的夹持工装，这款带旋转底座的台虎钳，核心作用是为各类工件提供稳定的夹持固定，方便操作人员完成锉削、锯切、錾削、小型零件装配、工件打磨去毛刺等作业，也可配合小型钻床、攻丝设备完成轻量加工工序的工件固定。从结构设计来看，整体采用铸铁主体作为承载基体，钳身部分做了加强筋结构设计，避免大夹持力下出现钳身开裂变形的问题，活动钳身与固定钳身的配合面采用燕尾导轨结构，保证钳身滑动过程中的直线度，不会出现夹持偏斜、钳口错位的问题。钳口部分采用可更换的淬硬钢钳口板，表面加工有交叉网纹，增大与工件接触面的摩擦力，夹持光滑工件时不易打滑，钳口板通过沉头螺丝固定在钳身上，磨损后可快速拆卸更换，

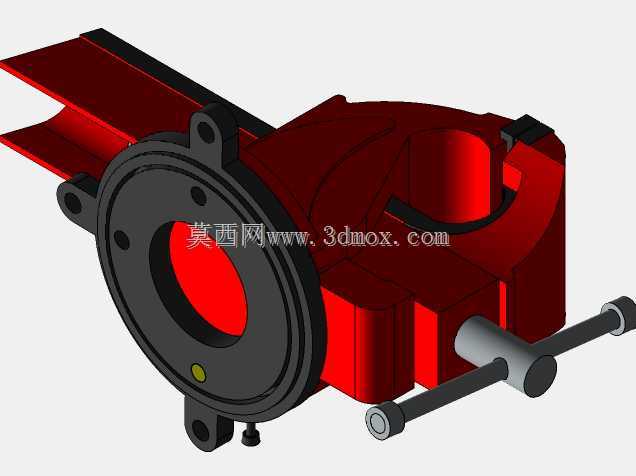

　　无需整体更换钳身，降低后期维护成本。底座部分采用带螺栓安装孔的旋转结构，可绕垂直轴线360度旋转调整角度，调整到位后通过底座侧边的锁紧手柄完成角度固定，既可以满足不同角度作业的工件朝向需求，也能在重负荷夹持时保证整体结构不发生位移。传动部分采用梯形丝杠传动，相比普通三角螺纹，梯形螺纹的传动强度更高，耐磨性能更好，长期频繁开合也不易出现螺纹滑牙问题，丝杠端部配置带防滑滚花的转动手柄，操作人员施加较小的力即可获得足够的夹持力矩，手柄端部做了防脱结构，避免操作时手柄从丝杠端滑脱。安装边界上，底座的三个安装孔呈等边三角形分布，适配常规钳工工作台的安装孔位，安装时只需通过螺栓将底座固定在厚度不小于50mm的木质或钢制工作台台面即可，

　　安装完成后钳身最高点距离台面高度符合人体工程学设计，操作人员站立作业时手臂自然弯曲即可操作手柄，无需过度弯腰或抬臂。设计过程中重点考量了夹持力与操作便利性的平衡，钳身的开合行程覆盖了常规小型零件到中型毛坯件的夹持尺寸范围，既可以夹持几毫米厚度的薄板零件，也可以满足直径百余毫米的轴类、方块类零件的夹持需求，活动钳身与丝杠的连接部位采用间隙配合，保证滑动顺畅无卡滞，同时预留了足够的磨损补偿量，长期使用出现间隙后可通过调整镶条来恢复配合精度。在实际使用场景中，这类台虎钳不仅适用于机械加工车间的钳工工位，也可配置在维修车间、模具修配工位、职业院校的实训工位，甚至是家用DIY手工工作台，针对不同的作业需求，还可在钳口处加装软钳口垫，用来夹持表面精度要求高的有色金属零件、已加工完成的成品零件，避免夹伤工件表面。
