CA6140车床用三通过渡法兰结构设计

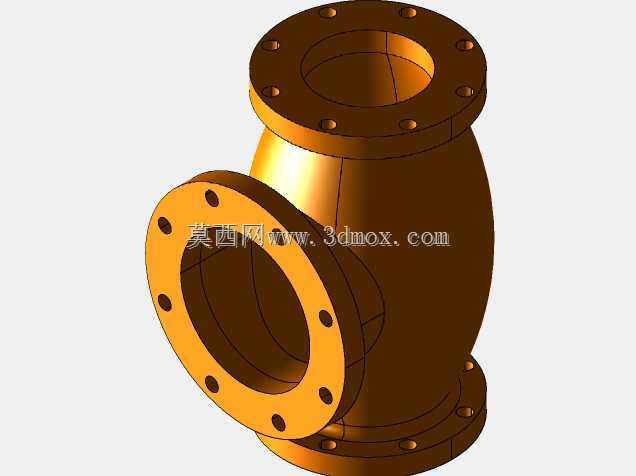

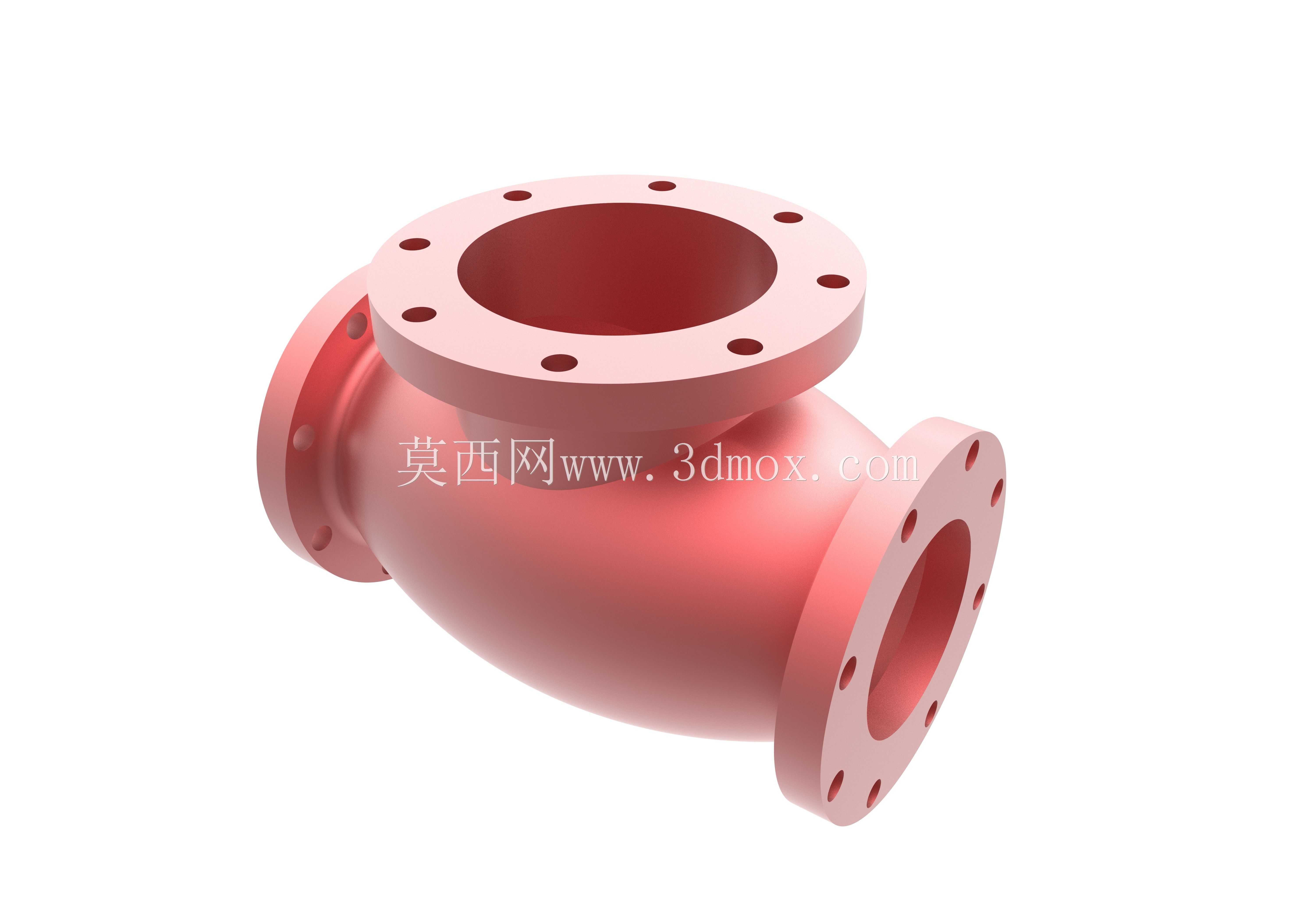

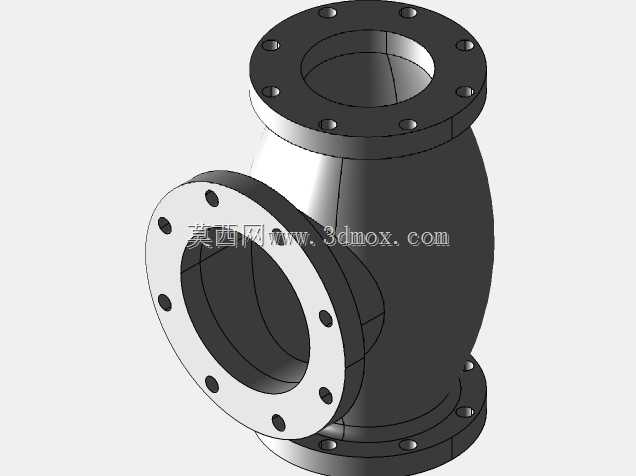

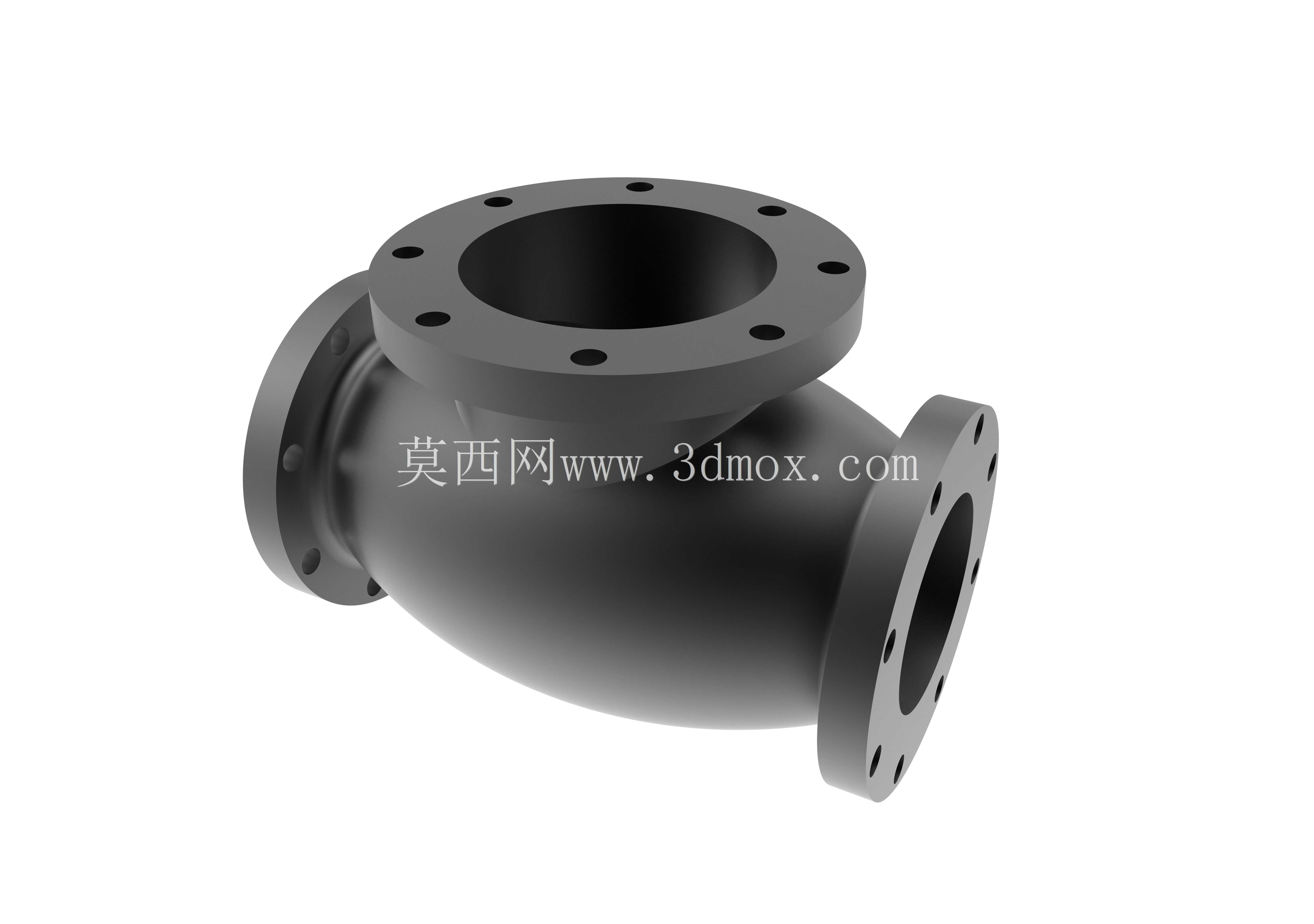

　　这款三通过渡法兰主要适配CA6140普通车床的冷却润滑管路系统，在车床切削作业过程中承担三路介质的汇通与分流功能，可同时连接冷却泵输出端、主轴箱润滑管路、刀架冷却喷嘴三个通路，实现单泵源对多个点位的介质输送，避免多管路独立布设带来的走线杂乱、接头泄漏风险。从结构设计逻辑来看，三个法兰端面均采用标准凸面法兰密封形式，每个端面均匀布置8个螺栓过孔，孔位公差严格匹配管路配对法兰的安装尺寸，安装时无需额外加工适配孔位，可直接与现有标准管路法兰对接，密封面预留的环形槽可嵌入耐油橡胶垫片，在0.6MPa工作压力下可实现无渗漏密封。主体流道采用圆弧过渡结构，没有直角弯折区域，能最大程度降低冷却润滑液在流道内的沿程阻力，减少泵源的输出压力损失，

　　保证刀架冷却喷嘴有足够的喷射压力冲除切屑，同时保障主轴箱润滑点位的供油流量稳定，避免因流道阻力过大导致润滑不足引发的主轴轴承磨损问题。安装边界方面，三个法兰接口的轴线两两垂直，整体外轮廓的最大回转半径控制在180mm以内，安装时可直接固定在车床床身侧面的预留安装座上，不会与床鞍的纵向进给行程、刀架的转位动作产生运动干涉，安装后整体突出床身表面的尺寸不超过120mm，不会占用过多的机床周边操作空间，日常清理切屑、更换管路配件时无需拆卸周边其他部件即可完成操作。法兰本体的壁厚经过强度校核，在承受管路压力波动、机床运行振动的工况下不会出现应力变形，螺栓孔周边做了局部加厚处理，避免螺栓紧固时因局部压应力过大导致法兰端面翘曲，影响密封性能。

　　流道内壁做了光滑过渡处理，没有凸起、毛刺等结构，可减少润滑液中杂质在流道内的沉积，降低管路堵塞的概率，延长冷却润滑系统的维护周期。在实际机床改造与维修场景中，这款三通法兰可直接替换原有老化、开裂的同规格连接件，无需改动原有管路的布设走向，大幅缩短设备维修的停机时间，适配CA6140车床出厂时的原始管路安装尺寸，也可用于同规格其他普通车床的冷却管路改装场景。
