CA6140车床配套完整尾架总成结构

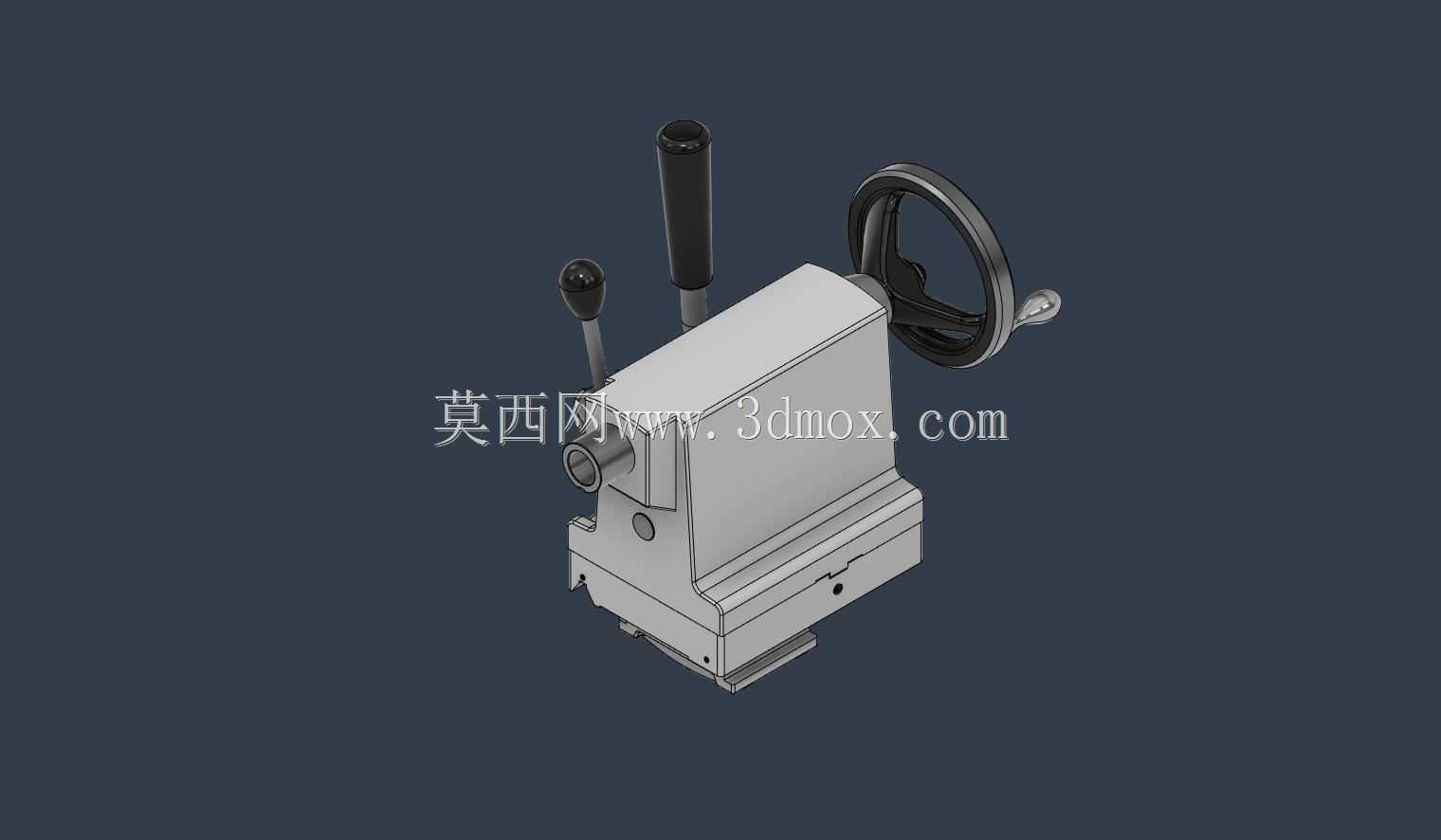

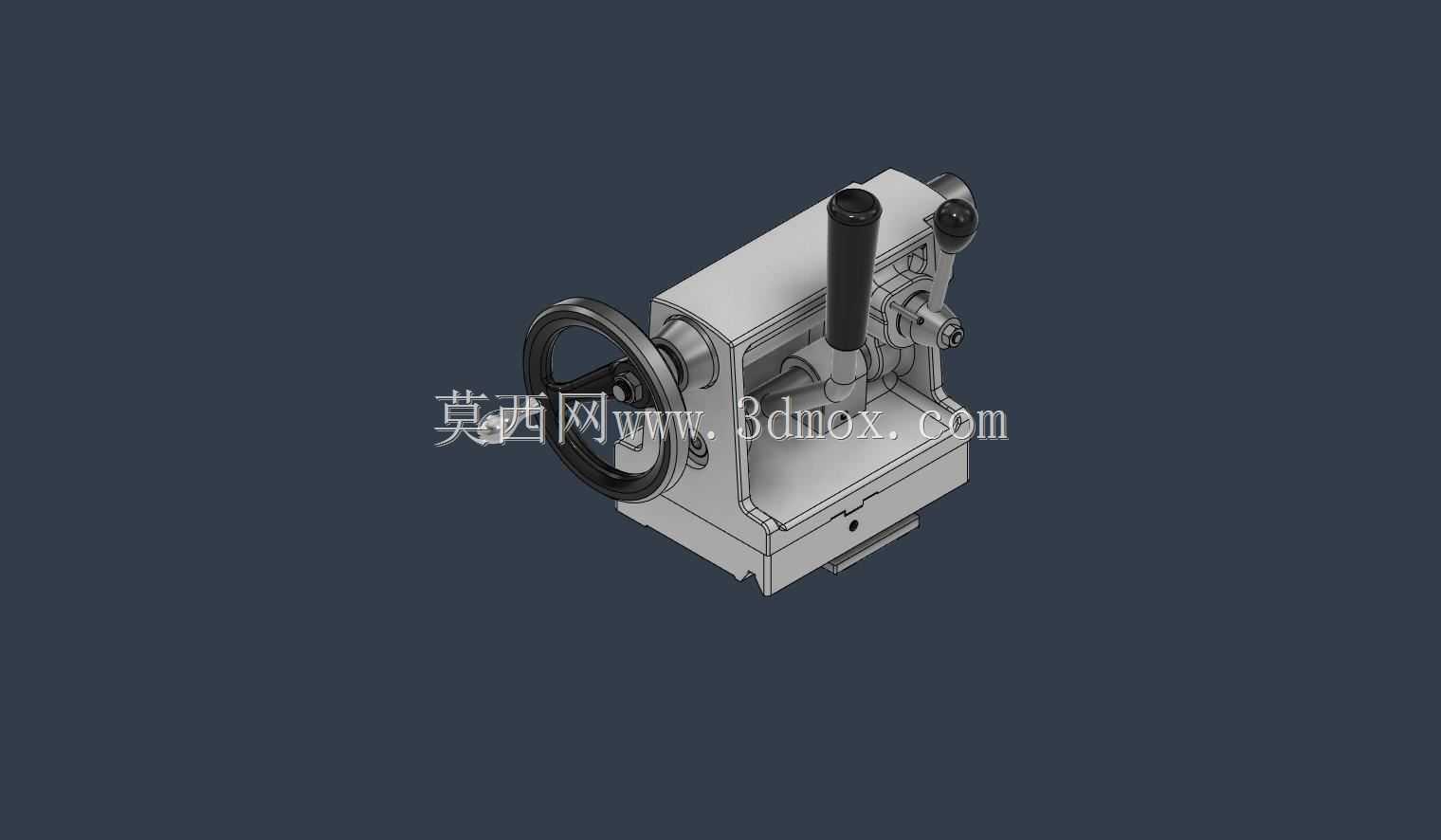

　　在普通卧式车床的轴类、套类零件加工场景中，尾架总成是承担工件顶紧、辅助支撑以及孔加工刀具装夹的核心功能部件，直接影响长轴类工件加工的刚性与回转精度，是CA6140这类通用卧式车床不可或缺的组成单元。这套尾架总成的结构设计完全适配CA6140车床的床身导轨安装基准，底部的导轨贴合面经过配合公差匹配，可沿床身导轨纵向滑移调整位置，适配不同长度规格的工件装夹需求，安装时通过底部的锁紧机构可将尾架本体固定在床身指定位置，避免加工过程中出现位移偏移。尾架本体采用箱式铸铁结构设计，内部集成了套筒伸缩机构，套筒前端可安装顶尖、钻头、铰刀等工装，通过侧面的手轮驱动丝杠副带动套筒实现轴向进给，手轮的操作力矩经过传动比匹配，操作人员可单手完成进给操作，

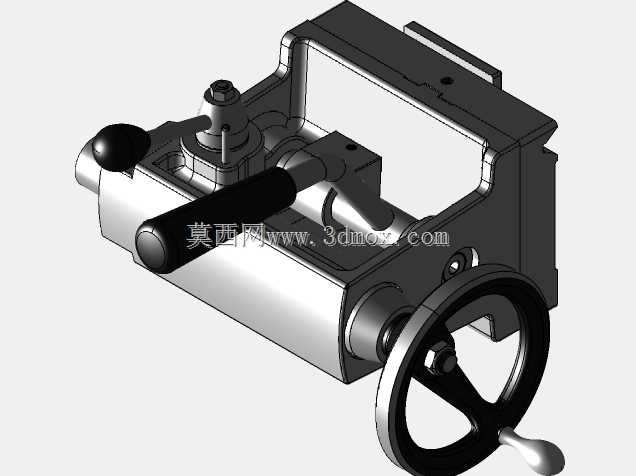

　　进给行程覆盖常规轴类零件顶紧以及中等深度孔加工的行程需求。尾架上部设置了锁紧手柄，套筒调整到目标位置后可通过该手柄锁紧套筒，防止加工过程中套筒出现窜动，保障加工过程的稳定性；侧面的操作杆用于尾架整体的位置锁紧与微调，在锥度加工场景下，还可通过尾架的横向偏移机构调整本体的横向位置，实现小锥度长轴类零件的车削加工。从安装边界来看，这套尾架总成的底面导轨跨距与CA6140床身导轨尺寸完全匹配，整体高度与主轴中心高对齐，安装后套筒轴线与主轴轴线的同轴度可通过调整机构校准，满足精加工的精度要求。结构设计上充分考虑了日常维护的便利性，各润滑点位置外露，操作人员可定期对丝杠、导轨配合面加注润滑油，延长部件使用寿命；

　　各操作件的位置符合人机工程学要求，操作人员站在车床操作位即可轻松完成尾架的位置调整、锁紧、套筒进给等全部操作，无需额外挪动站位。在实际加工场景中，当加工长度超过主轴卡盘单独装夹刚性阈值的长轴工件时，尾架顶尖与卡盘配合形成一夹一顶的装夹方式，可大幅提升工件装夹刚性，减少切削过程中的工件振颤，提升加工表面质量与尺寸精度；在进行钻孔、铰孔、攻丝等孔加工工序时，将对应刀具装夹在尾架套筒内，通过套筒进给即可完成加工，无需额外配置专用工装，拓展了车床的加工工艺范围。整套尾架的结构没有冗余设计，所有部件均服务于功能实现，各运动副的配合间隙可通过调整螺钉进行补偿，长期使用出现磨损后无需更换整体部件，仅需调整间隙即可恢复原有精度，降低了设备的维护成本。
