24×36英寸多孔定位焊接工装夹具台

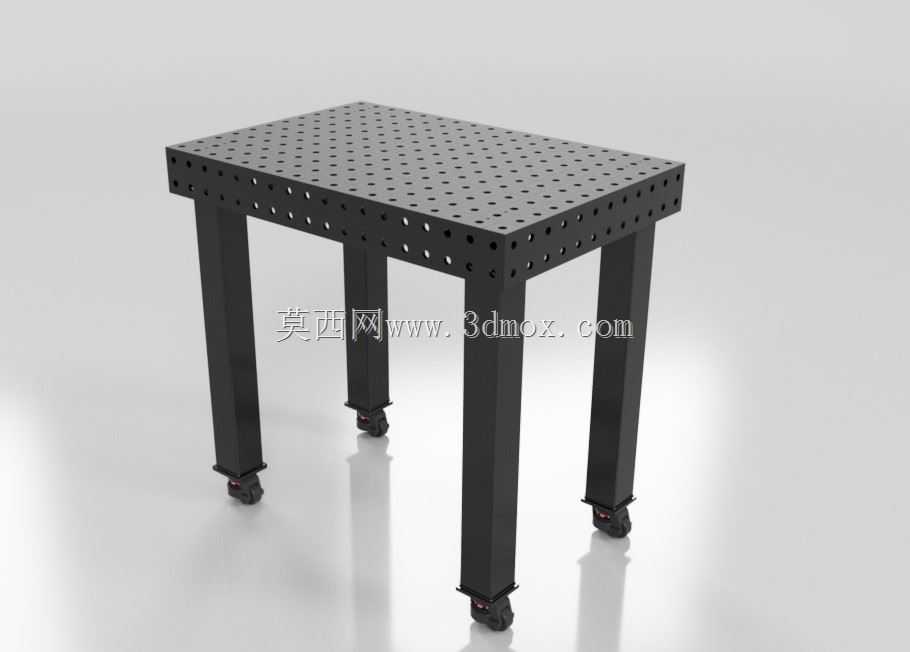

　　在金属结构件焊接加工、小型钣金件组对、五金制品焊接修配的车间场景里，这类带多孔定位的焊接工作台是一线工位上的核心基础工装，区别于普通固定式焊接平台，它的核心价值在于能快速适配不同外形尺寸工件的装夹需求，减少临时搭焊定位块的辅助工时，同时保证焊接作业过程中的台面平整度与定位精度。从结构设计逻辑来看，这款24×36英寸规格的焊接台，台面采用整块带阵列孔系的加厚钢板加工而成，孔位按照等间距网格排布，既可以配合快速夹钳、定位销、压紧螺栓等标准工装附件实现工件的快速固定，也能通过孔位穿插定位挡块，对不同角度的管材、型材、板件进行组对定位，避免焊接过程中工件出现移位变形。

　　台面侧边同样加工有横向与纵向的安装孔系，拓展了侧面装夹的可能性，针对超出台面边界的长条形工件，也能借助侧孔安装延伸定位支架，适配更大尺寸工件的临时组焊需求。支撑腿采用方形厚壁钢管制作，四条腿与台面底部通过焊接加筋结构连接，保证整体刚性，避免重载装夹时台面出现翘曲变形，每条支撑腿底部都配置了带调节功能的脚轮，既可以在车间内灵活推移调整工位位置，也能通过脚轮的调节结构实现台面水平度校准，适配地面不平整的车间作业环境，脚轮带锁止结构，固定工位作业时锁止轮体即可避免平台移位。从实际使用场景出发，这类焊接台主要服务于小型金属构件的焊接作业，比如五金支架焊接、小型设备框架组对、钣金件拼接焊、维修类零件的补焊固定等，相比传统的实心铸铁焊接平台，多孔式的设计省去了每次装夹都要临时点焊定位块的步骤，作业完成后也不需要打磨去除台面的焊疤残留，能大幅缩短单件工件的装夹辅助时间，尤其适合多品种小批量的焊接加工场景，不需要针对每一款工件制作专用焊接工装，通过标准孔位配合通用夹具就能完成绝大多数规则形状工件的装夹定位。

　　设计过程中需要重点考量台面的孔系加工精度，孔位的位置度公差直接影响定位装夹的重复精度，孔壁需要做倒角处理，避免频繁插拔定位销、夹具时出现孔口毛刺刮伤配件，台面整体需要经过磨削处理保证平面度，避免工件放置在台面上出现翘边虚位，影响焊接尺寸精度。支撑腿的高度设计符合人体工程学作业要求，站立作业时台面高度刚好适配手肘自然下垂的操作高度，减少长时间焊接作业的腰部疲劳。四条腿的安装位置避开了台面下方的操作空间，作业人员可以靠近台边操作，不会出现腿部磕碰支撑腿的情况。台面的孔系规格统一采用行业通用的孔径与孔距标准，能够和市面上主流的焊接工装夹具配件通用互换，不需要单独定制特殊规格的装夹配件，降低后期工装配件的采购成本。在安装边界上，这款工作台的整体占地面积较小，24×36英寸的台面尺寸换算后约为610mm×914mm，加上支撑腿的外扩尺寸，整体占地不超过1平方米，适合放置在小型加工车间、维修工位、职业院校焊接实训场地等空间有限的作业区域，脚轮的设计也让它可以在不同工位之间灵活转运，比如需要配合焊接机器人作业时，可以直接推移到机器人作业位，锁止脚轮后即可作为机器人焊接的固定工装台使用，不需要额外做地脚固定。台面的钢板厚度经过载荷校核，正常使用情况下可以承载数百公斤的工件重量，满足绝大多数中小型金属构件的焊接承重需求，不会因为重载出现台面下凹变形。

　　侧边的孔系除了装夹定位配件之外，还可以安装工具挂架、焊枪支架、接地端子等辅助配件，拓展工作台的附加功能，让焊接作业过程中的工具取用更加便捷，焊接地线可以直接通过侧孔的接线端子连接，避免地线随意搭在台面上出现接触不良、打火损伤台面的情况。从结构建模的角度来看，这类工装台的建模重点在于孔系的阵列排布与结构件的焊接筋板设计，需要保证所有孔位的位置一致性，支撑腿与台面连接部位的筋板需要做应力释放处理的结构设计，避免焊接加工后出现应力变形导致台面平整度超差，脚轮与支撑腿的连接部位采用标准安装板结构，方便后期脚轮损坏后的更换维护，不需要整体更换支撑腿。
