立式食用油烘干处理设备结构设计

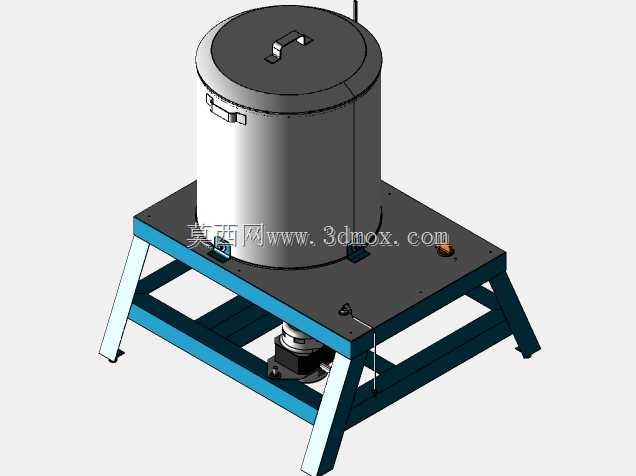

　　这款设备主要面向小型食用油加工作坊、粮油预处理工段的熟油烘干脱水场景，解决传统敞口熬制能耗高、油温控制不均导致的油品酸值超标问题，整体采用立式罐体加框架式支腿的布局，核心处理单元为上方密封圆柱形罐体，底部通过支架预留的安装空间布置动力传动组件，设备运行时依靠罐体内部的离心结构带动油料做匀速圆周运动，配合可控的加热模块将熟油中残留的游离水分快速蒸发分离，相比平面摊晾的处理方式，单批次处理效率可提升四倍以上，同时密封结构能避免加工过程中灰尘、飞虫落入油料，符合食品加工环节的卫生管控要求。从结构设计层面来看，罐体采用直筒加平盖的构型，盖体设置嵌入式提手与侧边快拆卡扣，日常清理内部残渣时无需额外工具即可快速开盖，

　　罐体与底部安装板之间采用周向均布的螺栓连接，密封面嵌入耐油硅橡胶圈，可承受加工过程中罐内产生的微正压，避免油气泄漏。底部支撑框架采用矩形钢管拼焊而成，四条支腿向外倾斜12度布置，支腿底端预留安装孔，可直接通过膨胀螺栓固定在水泥地面上，即使设备满负载运行时的离心振动也不会出现移位问题，框架中部预留的镂空空间既方便安装传动组件与接线，也能减少整体焊接量，控制设备自重。安装边界方面，设备整体占地尺寸控制在1.2米见方以内，罐体高度约1.1米，加上支腿总高度不超过1.6米，常规厂房的层高即可满足安装要求，进料口设置在盖体中心位置，可直接对接前端的榨油出料管路，出料口布置在罐体侧壁下部，处理完成的熟油可通过阀门直接接入储油容器，

　　无需额外增设泵送管路。设计过程中特意将动力组件布置在罐体正下方的框架中心位置，传动主轴与罐体底部采用机械密封结构，避免油料渗入轴承部位造成磨损，框架侧面预留的检修口可快速拆装传动带与电机，日常维护时无需拆解上部罐体，大幅降低运维的时间成本，罐体表面采用拉丝不锈钢处理，既方便擦拭清理溅出的油污，也能适应粮油加工车间潮湿多油的工作环境，不会出现漆面脱落生锈的问题。
