工业卧式脚座安装直流驱动电机

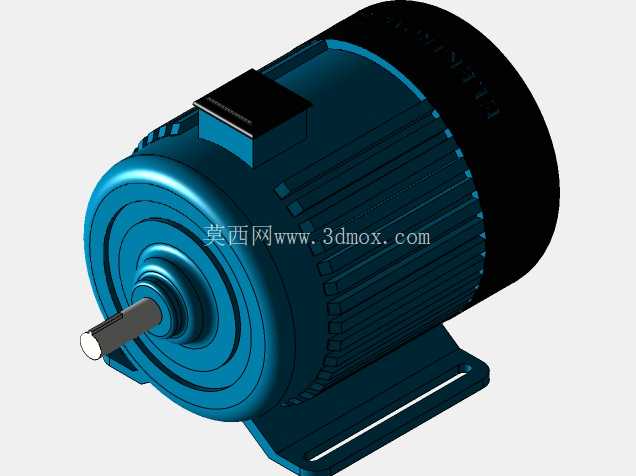

　　在常规工业传动场景里，这类卧式脚座安装的直流驱动部件，常被集成在小型输送线、非标自动化专机、实验室调速设备、小型机床进给单元里，相比同功率交流异步电机，它的调速线性度更好，低速扭矩输出特性更平顺，不需要搭配复杂的变频模块就能实现宽范围转速调节，在对启停响应速度有要求的工位上适配性很强。从结构设计逻辑来看，这个模型还原了量产铝壳电机的典型布局：外壳采用轴向散热筋结构，筋条的走向顺着电机旋转时的气流方向布置，能在电机自带风叶转动时引导气流顺着筋槽流动，带走定子绕组产生的热量，不需要额外加装散热附件就能满足连续额定工况下的温升要求。

　　脚座部分和机壳采用一体化压铸成型的结构，安装脚的两个通孔预留了标准螺栓的穿装间隙，安装面做了铣平处理，保证和设备安装机架贴合时不会出现翘曲，避免电机运行时因为安装面不平产生额外的振动应力，传递到输出轴端导致轴承过早磨损。输出轴端的轴伸长度、键槽尺寸都遵循通用工业电机的安装规范，能直接适配标准规格的联轴器、同步带轮、链轮等传动连接件，不需要二次加工改轴，选型替换时可以直接和同机座号的其他类型电机互换安装尺寸。接线盒布置在机壳顶部的居中位置，盒体的倾斜角度方便现场布线时线缆弯折接入，不管是从设备上方还是侧方走线，都能保证线缆的弯曲半径符合电气施工规范，不会因为线缆过度弯折导致线芯断裂。

　　端盖部分采用和机壳同材质的压铸铝合金，轴承室的加工精度控制在IT7级以内，能保证深沟球轴承装配后同轴度符合要求，减少转子转动时的径向跳动，降低运行噪音。从安装边界来看，这个电机的轴向总长度、径向最大外径、脚座安装孔的中心距都对应通用Y系列机座号的尺寸范围，在做设备布局设计时，可以直接套用同规格电机的安装占位，不需要额外调整机架的安装空间。建模时对细节的还原度比较高，包括机壳表面的铸造圆角、散热筋端部的倒角、输出轴端的中心孔、安装脚的加强筋结构都做了实体建模，不是单纯的贴图示意，在做设备整体装配干涉检查时，可以直接调用这个模型验证周边部件和电机本体的安全间隙，比如检查接线盒和设备护罩的距离、输出轴和传动部件的配合长度、电机尾部和设备墙板的预留空间，避免实际加工装配时出现干涉问题。

　　在实际应用场景里，这类直流电机常搭配直流调速器使用，能实现0到额定转速的无级调速，在一些需要精准控制输送速度、进给位移的工位上，还可以搭配编码器做闭环速度控制，相比伺服电机成本更低，维护难度也更小，适合对速度控制精度要求不是极高，但对成本敏感的通用工业设备。设计时特意考虑了日常维护的便利性，端盖的固定螺栓采用外露式布局，需要更换轴承或者清理内部积尘时，不需要拆卸电机的安装脚就能直接拆开两端端盖，减少设备维护时的拆装工作量。机壳表面的喷塑层厚度也在模型里做了对应的厚度预留，在做整机外观渲染时，可以直接赋予对应的材质参数，还原真实电机的表面质感，不需要再额外调整模型的表面偏移量。
