工业卧式脚座安装直流驱动电机

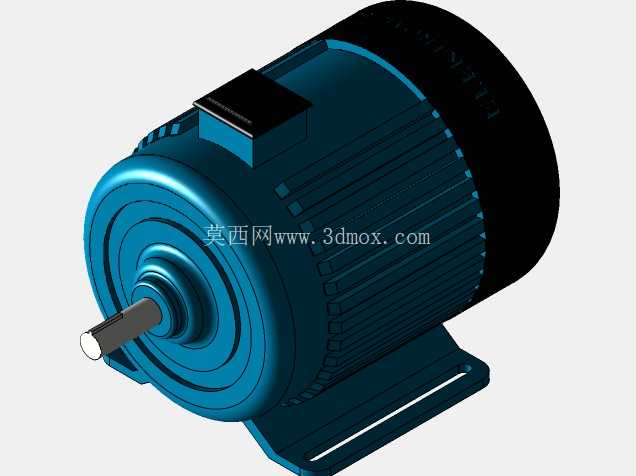

　　这款直流驱动电机的三维结构，在做小型输送线、桌面级自动化工作站、教学实验台的动力选型时经常会用到，区别于常见的异步交流电机，它的调速区间更宽，低速扭矩输出特性更平顺，不需要搭配复杂的变频模块就能实现宽范围的转速调整，很适合对启停响应速度有要求的工位动力配套。从结构设计来看，整体采用卧式脚座安装的布局，机壳表面做了轴向的散热筋结构，不是为了外观造型特意加的装饰，是实际运行中通过增加壳体和空气的接触面积，带走电枢工作时产生的热量，避免长时间负载运行时绕组温升过高影响绝缘寿命。机壳端盖和主体的配合止口做了同轴度限位设计，装配时不需要反复调整就能保证前后轴承室的同轴度，减少输出轴的径向跳动量，降低运行时的轴承异响和磨损速度。

　　输出轴采用单伸端的平键连接结构，轴伸长度和直径的匹配是按照常规小功率负载的扭矩传递上限设计的，配套的键槽尺寸符合通用传动件的安装标准，不管是连联轴器、同步带轮还是小型链轮，都能直接匹配市面上的标准传动配件，不需要二次改轴加工。底部的安装脚座和机壳是一体化的铸铝结构，两个安装脚的开孔中心距留足了安装容错空间，固定螺栓穿入后有小幅的位置调整余量，安装时不需要把机架的安装孔位做到极高的位置精度就能完成固定，降低配套机架的加工精度要求。脚座的安装面做了铣平处理，和机架安装面贴合时不会出现点接触的虚装情况，能减少电机运行时的共振传导，避免固定螺栓因为长期震动出现松脱。

　　接线盒的位置设置在机壳顶部偏侧的位置，既不会和底部安装空间干涉，也不会遮挡输出轴侧的传动件安装空间，接线时的操作空间充足，不管是从设备上方还是侧方走线，都能方便地把电源线引入接线盒，不会出现线缆过度弯折的情况。从实际应用场景来说，这类小功率直流电机经常用在小型皮带输送机的主动辊驱动、自动化设备的工件推送机构动力源、教学实验平台的动力演示部件，还有一些小型食品加工机械的传动动力端，因为它的供电适配性强，不需要三相工业电源，在民用供电场景下也能配套开关电源正常工作，适用的场景比同功率的三相电机更广。

　　建模的时候，结构细节都按照实际加工装配的逻辑做了还原，散热筋的拔模角度、端盖的固定螺栓沉孔位置、轴承室的内部限位台阶、输出轴的卡簧槽位置都和实物的加工工艺一致，不是只做了外观的曲面造型，不管是用来做设备的整机装配干涉检查，还是做机构运动仿真的动力部件搭配，都能直接调用，不需要再额外补做内部的装配结构细节。安装边界上，电机的总长度、机壳外径、输出轴的中心高都按照通用80机座号的直流电机尺寸做了还原，中心高尺寸是选型时最核心的安装参数，只要机架的安装面到输出轴中心的高度匹配，就能直接替换同机座号的其他品牌电机，不需要修改机架的安装结构。输出轴的轴肩位置做了限位设计，安装传动件时只要把传动件推到轴肩位置就能保证轴向定位准确，不需要额外加轴套调整位置，减少装配时的调整工作量。端盖的尾部预留了散热通风的间隙，对应内部的风叶结构，运行时空气能从尾部端盖的通风槽进入，顺着机壳内壁的导流空间从前端盖的缝隙排出，形成完整的散热风道，建模时也把这些通风的结构间隙做了准确还原，做设备的热仿真分析时也能直接参考风道结构设置参数。
