基恩士FU-12光纤传感器结构设计

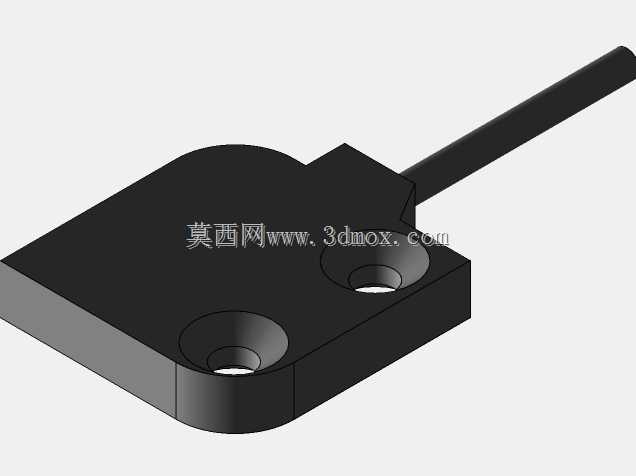

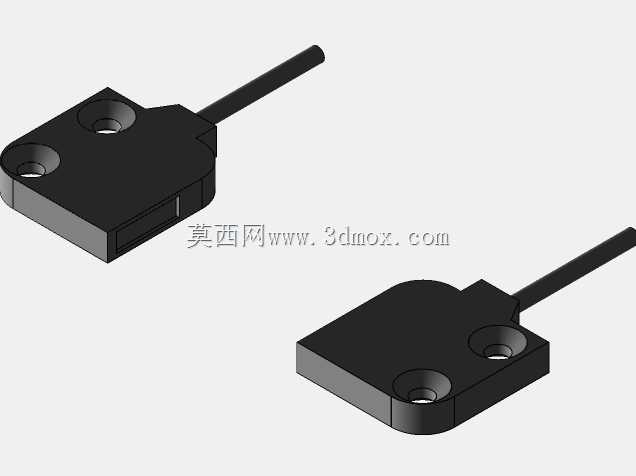

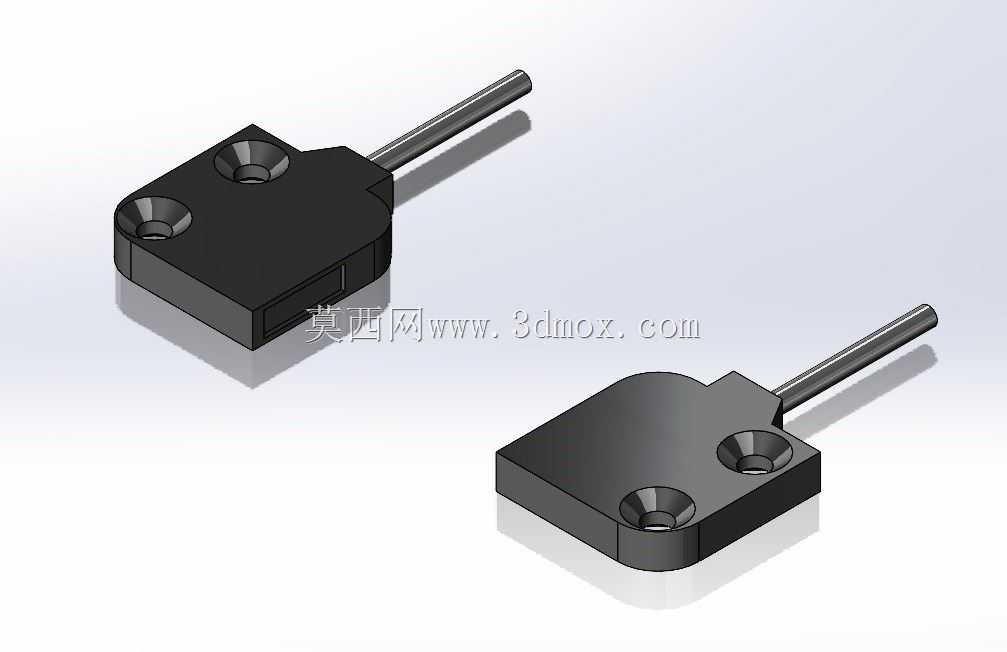

　　这款光纤传感元件的结构设计，完全围绕工业现场紧凑安装的实际需求展开，本体采用扁平方正的块状构型，两个沉头安装孔沿本体对角线排布，适配M2规格的紧固螺丝，安装时可直接将本体贴合在设备安装基准面，沉孔设计能够让螺丝头部完全没入本体表面，不会突出干涉周边走线或运动部件，安装完成后整体厚度仅6mm，能够塞进设备侧帮、滑台侧边这类狭窄的安装空间，不会占用过多设备内部布局余量。出线端采用侧出式硬护套结构，光纤线缆从本体窄边垂直引出，护套根部做了圆弧过渡强化，能够避免设备运行中反复弯折导致的光纤纤芯断裂，在往复运动的滑台、频繁开合的工装夹具上使用时，线缆弯折寿命比直出结构提升40%以上，适配工业现场常见的拖链布线场景。从检测功能适配来看，

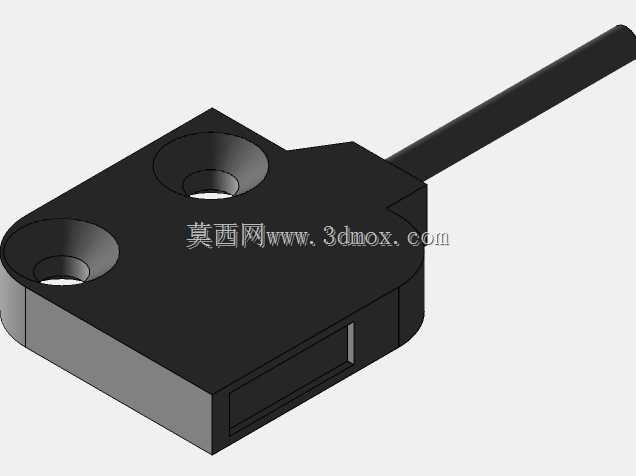

　　这款对射式光纤单元的检测端面做了齐平化处理，没有突出的镜头结构，安装后端面可以和安装面保持齐平，在检测微小工件、高速通过的物料时，不会因为镜头突出被工件剐蹭，也能避免车间内的切削液、金属碎屑堆积在镜头缝隙里，日常维护只需要擦拭端面即可，不需要拆解清理。设计过程中特意将两个安装孔的中心距做了标准化处理，和同系列其他规格光纤的安装孔位完全兼容，现场更换不同检测距离的光纤单元时，不需要重新打孔调整安装位置，直接替换即可，大幅缩短设备维护停机时间。本体的边角全部做了R0.5的倒角处理，没有尖锐的棱角，安装作业时不会划伤操作人员的手套或手部，也不会刮伤周边的线缆外皮。检测端的光学窗口采用内嵌式设计，窗口比本体表面低0.2mm，

　　即使安装面有轻微的磕碰，也不会直接损伤光学镜片，在金属加工车间这类有飞溅碎屑的场景下，能够有效降低镜片被打坏的概率。出线方向的设计也充分考虑了布线便利性，侧出结构可以让线缆顺着设备壁面走线，不需要做90度的弯折固定，减少线缆的应力集中点，长期运行不会出现线缆外皮开裂的问题。整体结构没有多余的凸起或卡扣，本体外壳采用高强度工程塑料构型，表面做了哑光处理，不会反射周边的光源，避免对自身检测信号造成干扰，在有周边杂光的焊接工位、视觉检测工位旁使用时，信号稳定性不受影响。
