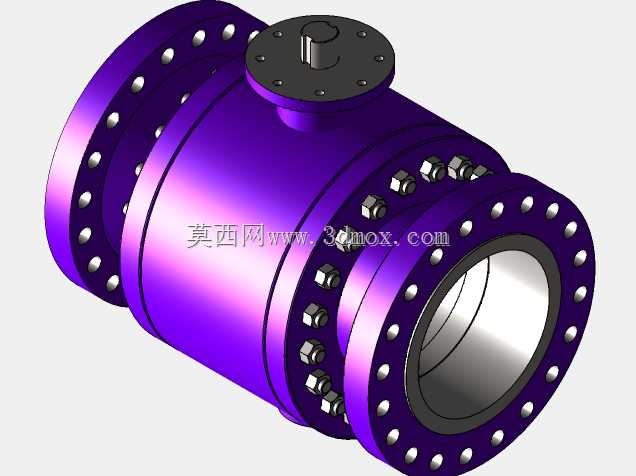

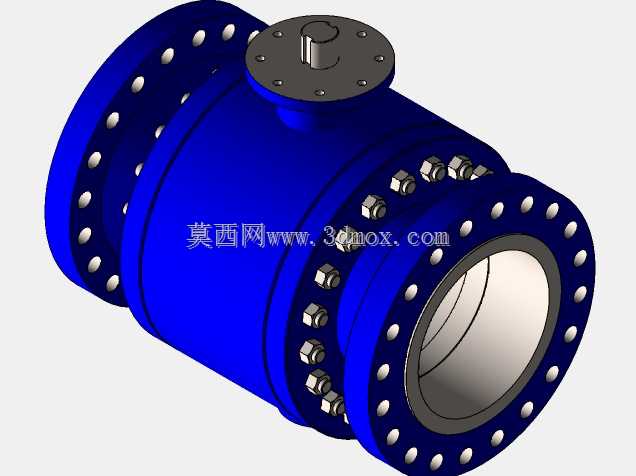

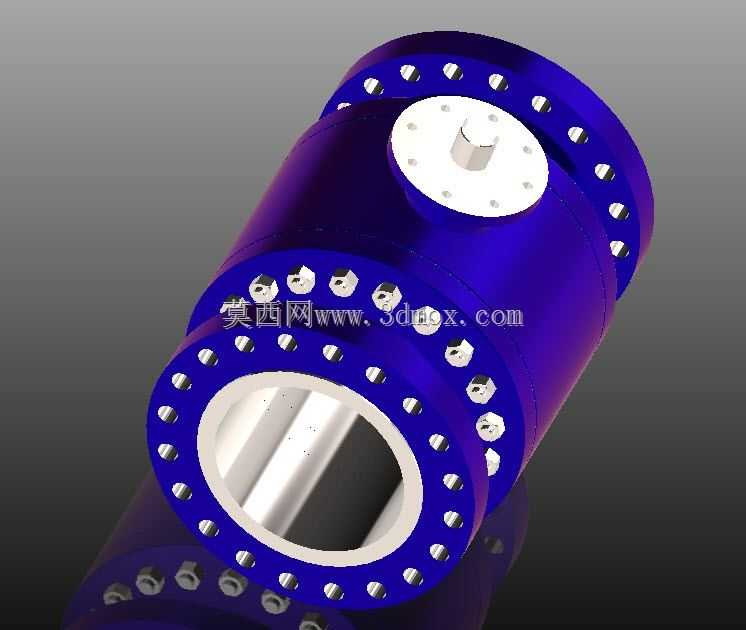

16英寸ANSI600级高压法兰连接球阀结构

　　这款16英寸通径的高压球阀，适配ANSI 600压力等级的工业管路系统，在油气长输管线、高压化工工艺段、电厂高压给水回路这类对密封可靠性、压力耐受能力要求严苛的场景中承担通断控制职能，区别于普通低压球阀，其结构设计完全围绕高压工况下的密封稳定性、连接强度做针对性优化。从结构设计逻辑来看，阀体采用三段式组合结构，两侧法兰端与中体部分通过沿周向均匀排布的高强度螺栓实现锁紧，这种布局的优势在于，当阀门需要检修更换密封件时，无需将整个阀体从管线上完全拆卸，仅需松开中体连接螺栓即可取出阀芯组件，大幅降低高压管线的后期维护成本。法兰端面的螺栓孔严格遵循ANSI 600级的尺寸规范排布，孔位同轴度、端面密封面的平面度公差控制在0.1mm以内，

　　确保与管线法兰对接时，金属缠绕垫片能够均匀受压，避免高压工况下出现密封面渗漏。阀芯采用固定球结构，而非浮动球设计，这是因为16英寸通径下介质作用在球体上的推力极大，浮动球结构会将全部推力传递给下游阀座，极易造成阀座磨损过快、启闭扭矩飙升的问题，固定球结构通过上下阀杆对球体做径向定位，介质推力由阀体整体承载，阀座仅承担密封所需的比压，大幅降低高压工况下的操作扭矩，同时延长密封件的使用寿命。顶部的阀杆安装台采用带定位槽的法兰结构，可适配手动涡轮执行机构、气动执行器或是电动执行装置，安装接口的尺寸匹配通用执行器的安装标准，无需额外制作过渡连接盘，方便现场根据自动化控制需求选配驱动单元。从安装边界来看，

　　阀门的结构长度严格符合ANSI标准中对应压力等级、通径的尺寸要求，两侧法兰的外径、螺栓孔中心距、密封面凸台高度均与同等级标准法兰完全匹配，现场安装时无需对管线做额外切割调整，只要对齐法兰螺栓孔、放置对应等级的密封垫片，按对角顺序分次拧紧螺栓即可完成安装。流道采用全通径设计，球体通道内径与管线内径完全一致，介质流经阀门时不会产生节流效应，一方面可以降低管路的压力损失，另一方面也方便管线通球作业，满足长输管线的清管作业需求。中体法兰处的螺栓采用大规格高强度合金结构钢材质，每颗螺栓的预紧力经过精确计算，既要保证中体密封面在600磅级的工作压力下不发生渗漏，也要避免预紧力过大导致阀体法兰变形。阀杆处采用多重密封结构，从内到外依次设置防火密封环、填料密封组、防尘圈，即使出现突发火灾导致软密封件烧毁的情况，金属密封结构也能暂时阻止介质泄漏，满足工业管线的防火安全要求。
