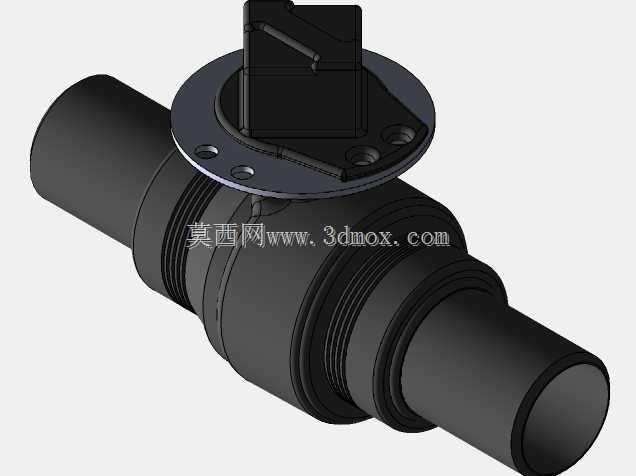

二寸对焊连接巴伦球阀结构设计

　　这款对焊式巴伦球阀主要面向高压工业管路系统的流体截断控制场景，常见于石油化工、电力输送、冶金工艺等领域的中高压工艺管线，适配ANSI300压力等级的管路工况，相比法兰连接球阀，对焊结构能有效减少管路连接点的泄漏风险，在长距离输送管线、高压反应系统配套管路中应用广泛。从结构设计来看，阀体采用直通式流道设计，流道内壁做了平滑过渡处理，能够降低流体通过时的压损，减少介质在阀腔内的滞留，适配洁净度要求较高的流体输送场景，也能降低含颗粒介质对阀体内壁的冲刷磨损。顶部的执行器安装法兰采用带定位孔的圆盘结构，安装面与阀杆轴线保持严格的垂直度公差，既可以适配手动操作手柄，也能直接加装气动、电动执行机构实现自动化控制，法兰上的安装孔位做了沉头处理，

　　避免固定螺栓突出安装面影响执行器的贴合精度。两端的对接焊缝端按照ANSI300标准的坡口尺寸设计，焊接端的外径、壁厚以及坡口角度都匹配同压力等级的标准无缝钢管，现场安装时可以直接与管线进行对接焊接，不需要额外配置过渡接头，焊接位置预留了足够的操作空间，方便现场施工时的焊缝处理与探伤检测。阀杆部分采用防吹出结构设计，阀杆从阀腔内部装入，即使在管路压力异常升高的情况下，阀杆也不会被介质压力顶出阀体，有效提升高压工况下的使用安全性，阀杆与阀体之间的密封槽尺寸做了优化，能够适配多组填料密封，满足不同温度、不同介质工况下的密封要求。整体结构的外形尺寸充分考虑了管线安装的空间边界，

　　阀体中部的结构加强筋在不增加过多壁厚的前提下提升了阀体的承压能力，整体轴向长度控制在同压力等级对焊球阀的常规尺寸范围内，不会额外占用管线的安装空间，顶部执行器安装位的高度也预留了手动操作或者执行器安装的足够空间，避免安装后与周边管线、支架产生干涉。在建模过程中，所有配合面都按照实际装配公差做了间隙预留，焊缝端的尺寸基准与阀座密封面的同轴度做了严格约束，保证焊接安装后阀球的转动顺畅，不会出现卡涩或者密封面偏磨的问题，整个模型的结构细节完全还原实际工业产品的设计逻辑，能够直接用于管路布局的干涉检查、阀门选型的尺寸匹配参考，也可以作为同类阀门结构设计的参考蓝本。
