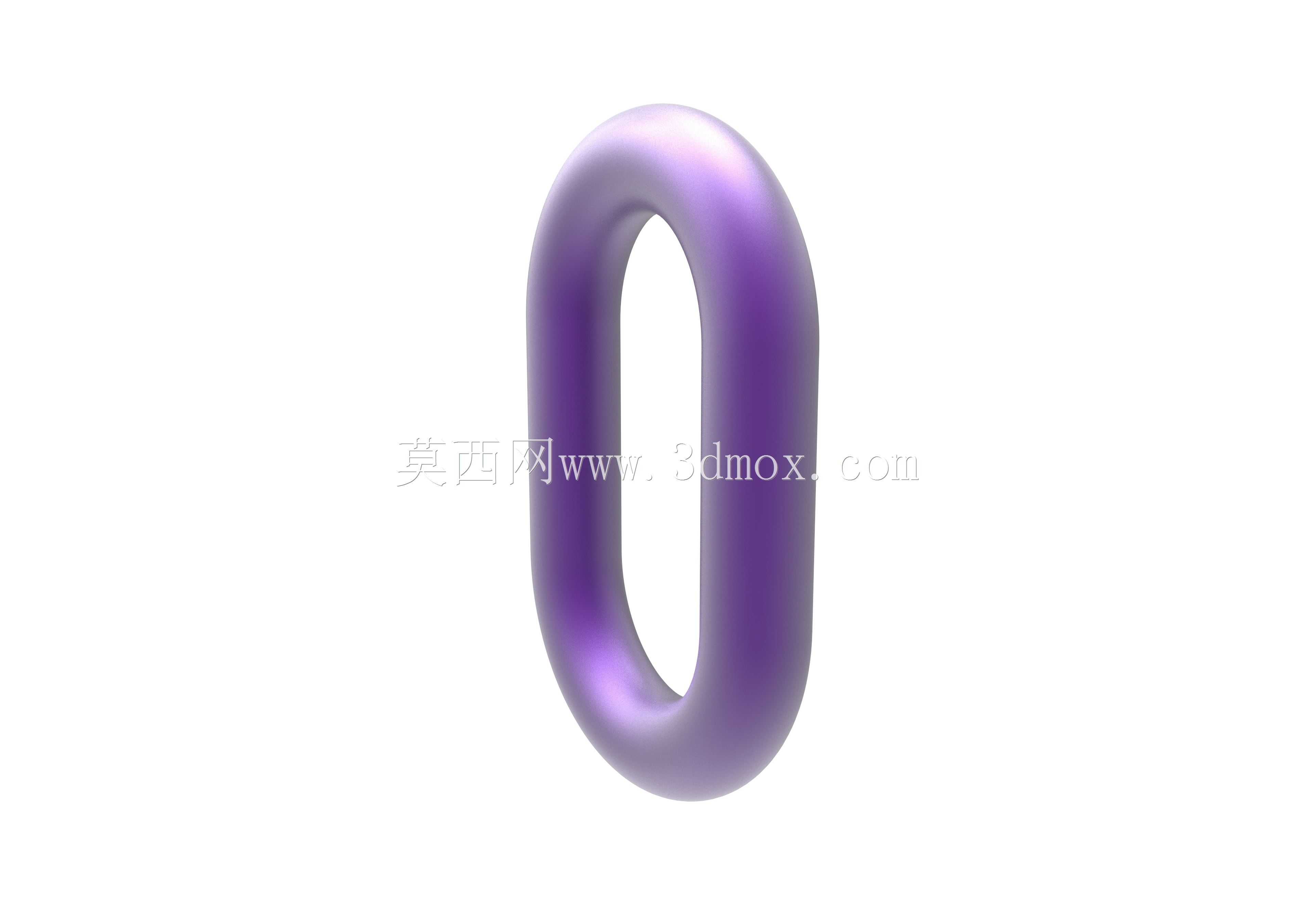

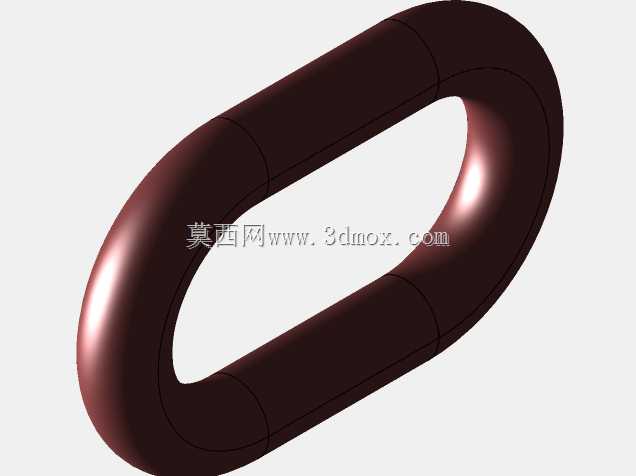

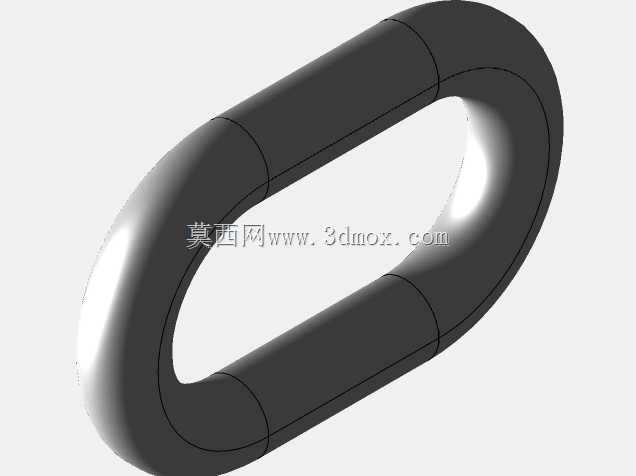

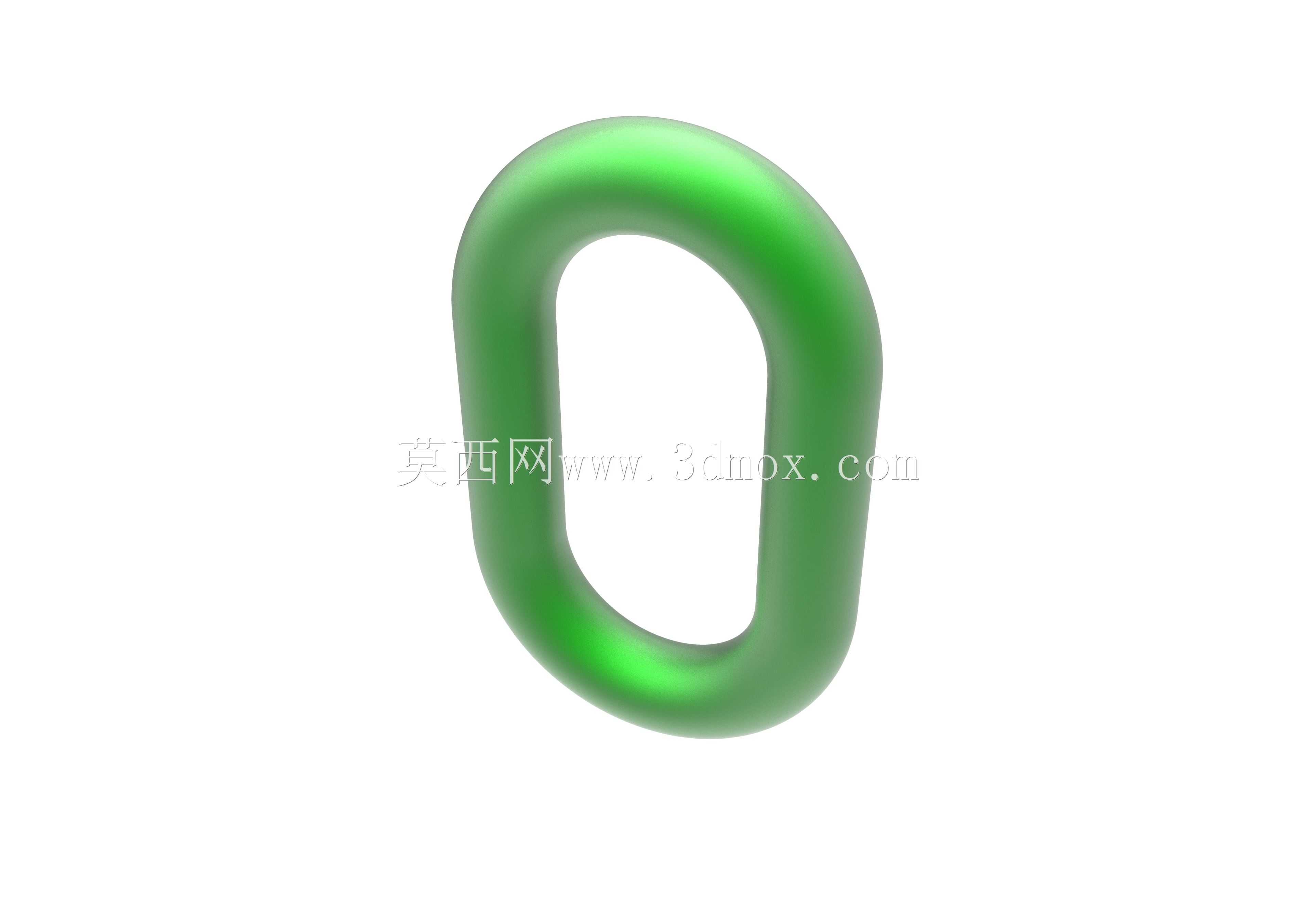

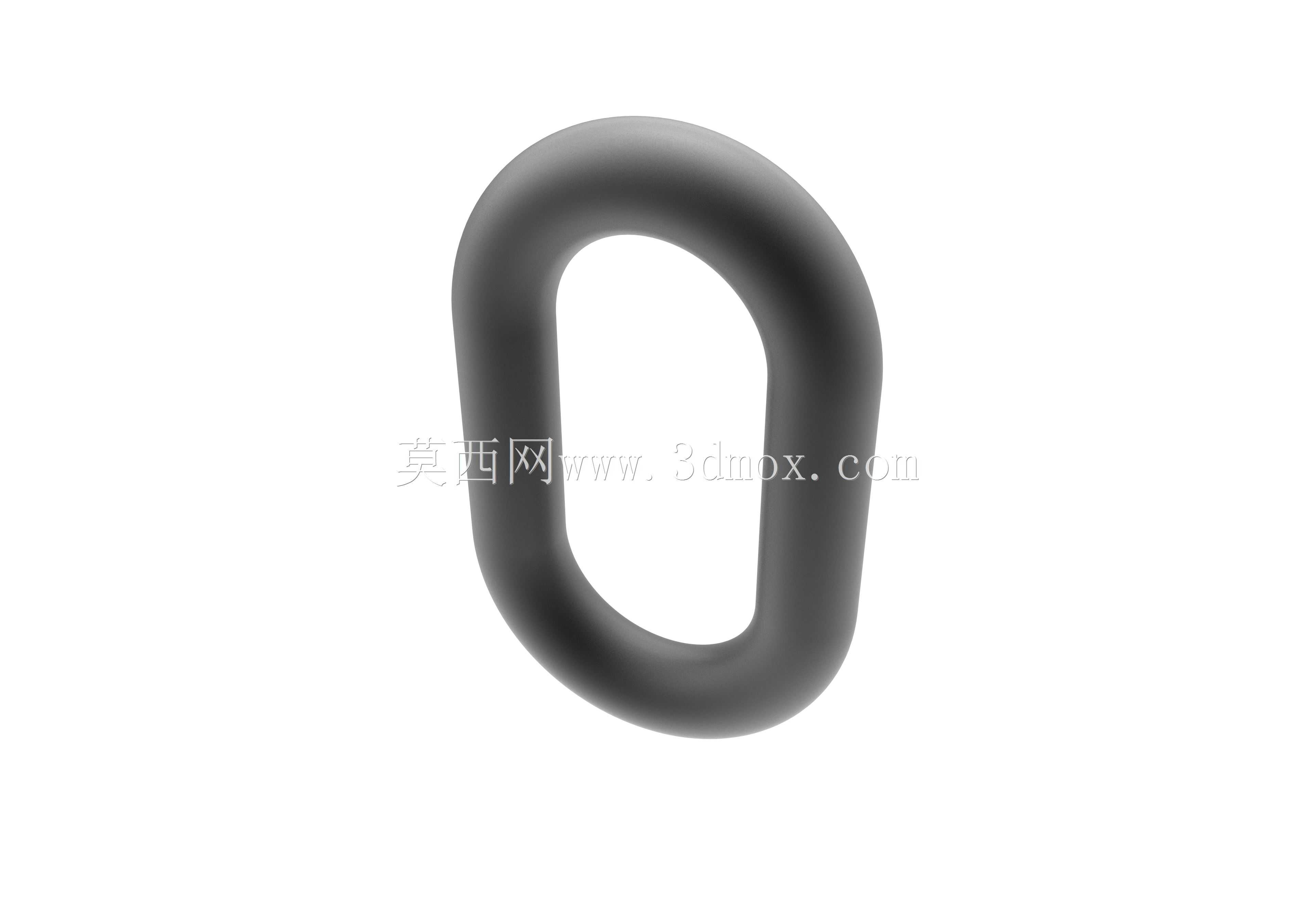

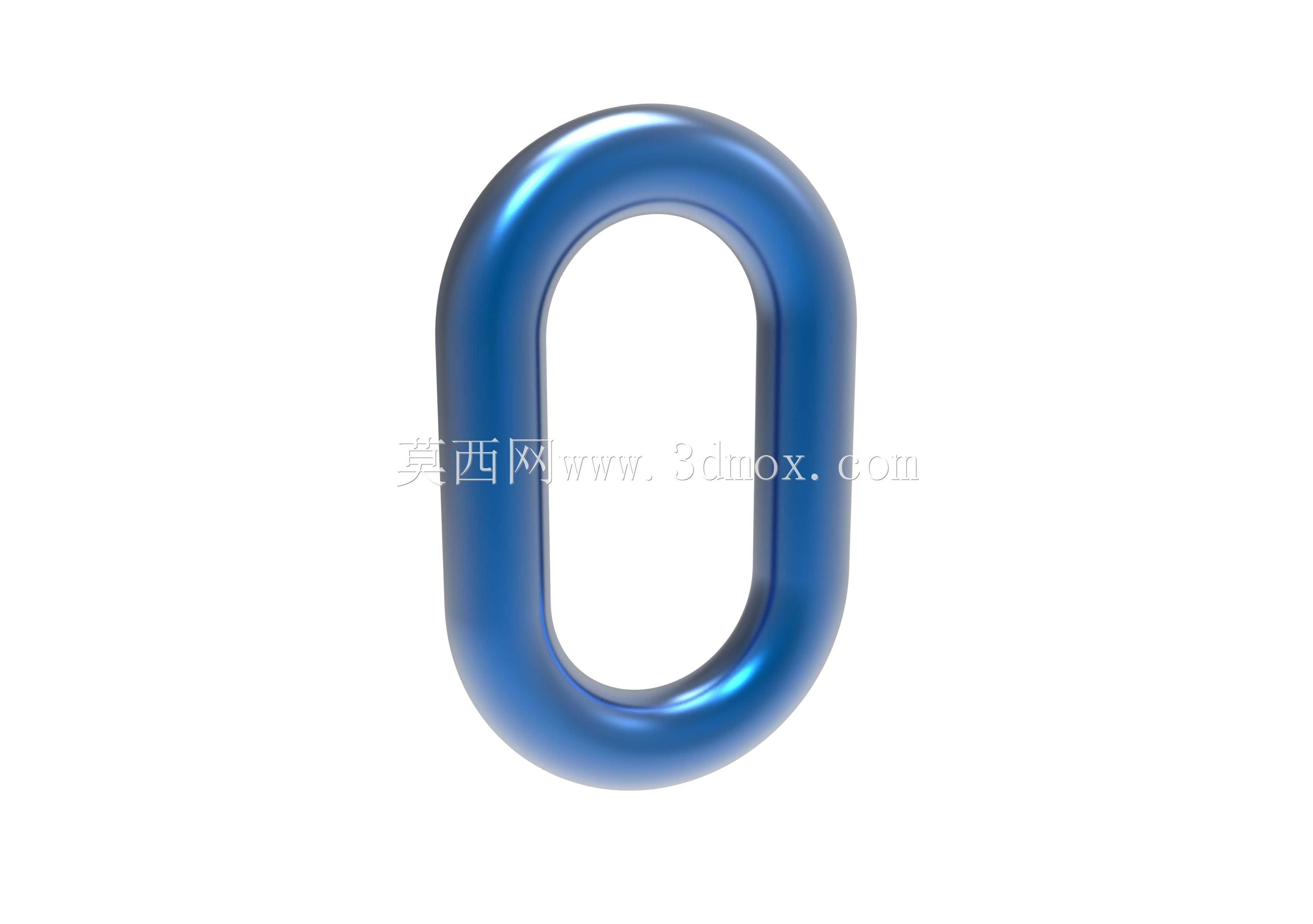

不锈钢椭圆连接环主部件结构设计

　　这类不锈钢椭圆连接环常被用在起重索具配套、户外防护链条接驳、工业输送线张紧结构、船舶系泊附件等场景中，作为力传递的中间衔接部件，需要在循环载荷下保持稳定的结构强度，避免应力集中导致的断裂失效。设计时首先要考虑受力路径的平顺性，椭圆的长轴方向与受力方向保持一致，圆弧过渡段的曲率经过反复校核，避免直角或小半径弯折带来的应力突变，环体截面采用等直径圆棒成型，整个环身没有截面突变区域，载荷可以顺着环体圆弧均匀分散到整个构件上，不会出现局部应力峰值过高的问题。从安装边界来看，这类连接环的内孔长轴尺寸需要匹配配套卸扣、挂钩的穿入直径，短轴尺寸要保证相邻连接件不会出现卡滞，环体的外轮廓尺寸要适配安装空间的避让要求，不能和周边的护板、

　　支架产生运动干涉。实际使用中，不锈钢材质的选择主要针对潮湿、腐蚀类工况，比如户外露天设施、化工车间输送线、沿海码头的索具配套，不需要额外做表面防锈处理就能长期保持结构完整性，相比普通碳钢环件减少了后期维护的成本。设计过程中要重点校核两个受力点的接触应力，也就是环体和配套连接件接触的两个圆弧段，要保证接触压强在材料许用范围内，避免长期挤压出现局部变形导致连接失效；同时环身的闭合焊缝位置要做平滑打磨处理，焊缝余高不能过高，否则会在焊缝位置形成应力集中点，承受冲击载荷时容易从焊缝处开裂。这类构件在装配时通常会和卸扣、调节螺杆配合使用，所以环体内壁的粗糙度要控制在合理范围，减少连接件相对转动时的磨损，避免长期磨损后截面减小降低承载能力。

　　不同于普通圆形链环，椭圆结构的设计可以在相同材料用量下获得更长的连接跨距，同时在受拉时两个受力点的接触位置更稳定，不会出现连接件在环内随意滑动移位的问题，在需要精准定位传力路径的结构中，这种椭圆环的稳定性要优于普通圆环。设计时还要考虑成型工艺的可行性，弯制成型后的椭圆轮廓度要控制在公差范围内，避免出现长短轴偏差过大导致装配时无法穿入配套零件，闭合焊接后的整形工序要保证环体两端面齐平，不能出现错位、翘曲的问题，否则受拉时会产生附加弯矩，降低整体承载安全系数。
