带长引脚直插式5毫米发光二极管结构

　　直插式5mm规格发光二极管是电子电路、工控设备面板、消费类电子产品中应用极广的基础指示元件，日常做设备状态指示、信号反馈、光源提示时几乎都会用到这类器件，很多刚接触PCB设计、结构布局的工程师，最先接触的板载元件里就包含这类直插LED。做这类元件的三维建模时，首先要明确实际安装的边界约束：常规5mm直插LED的胶体头部为半球形封装，直径严格控制在5mm公差范围内，胶体下方的基座直径略小于头部，搭配两根平行的金属引脚，引脚中心距通常为2.54mm，刚好匹配通用万用板、标准PCB焊盘的孔距设计，长引脚为阳极、短引脚为阴极的极性区分，在建模时也要通过引脚长度差做明确体现，避免后续做装配干涉检查时出现极性装反的低级错误。

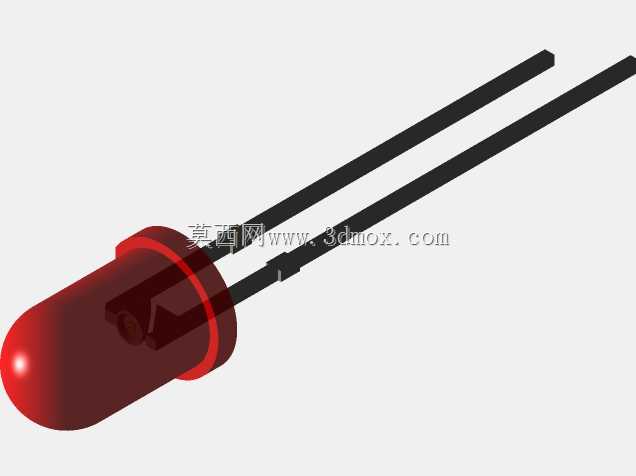

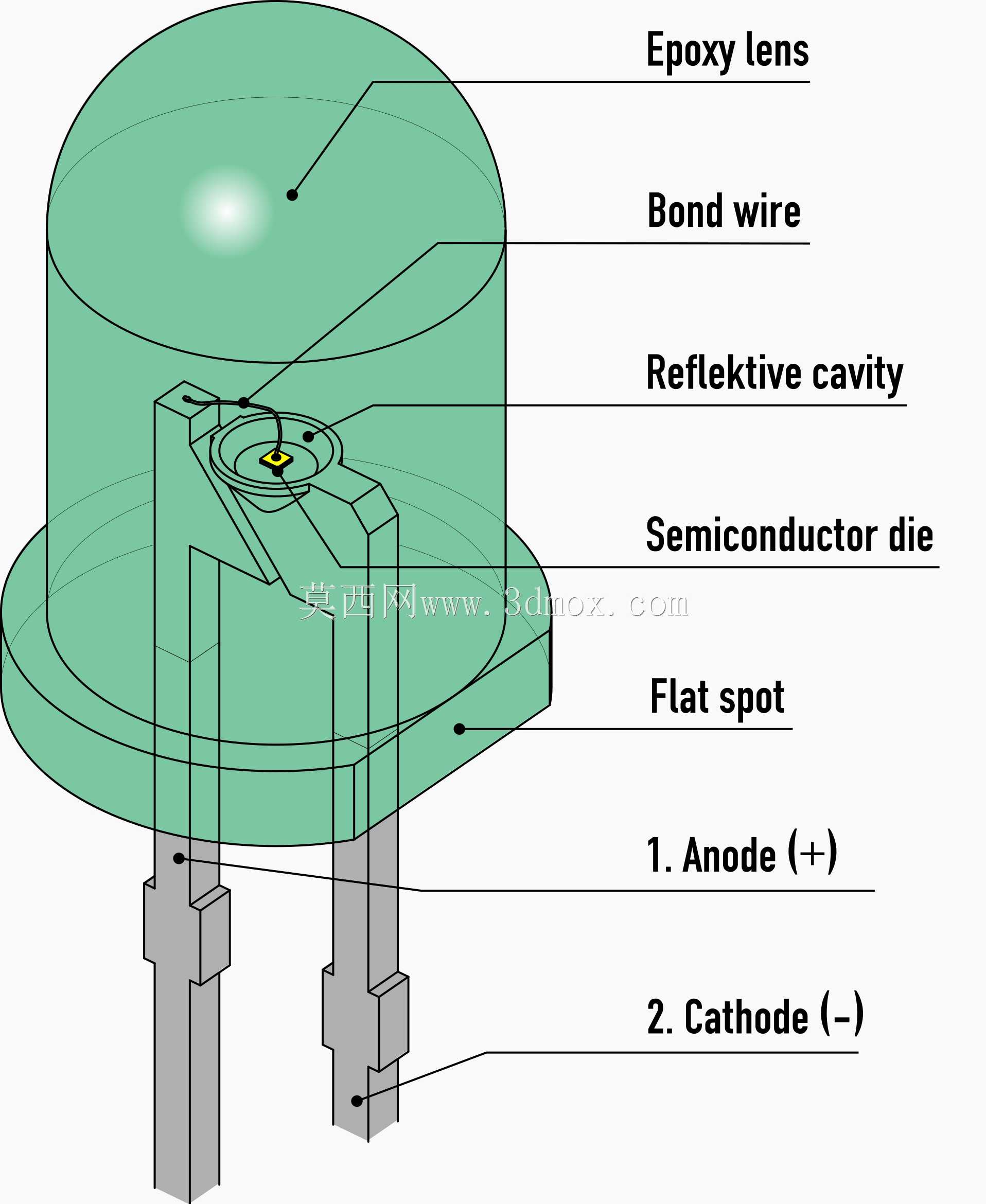

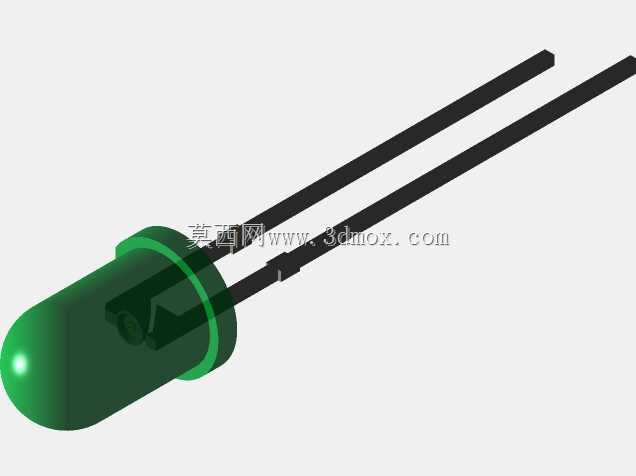

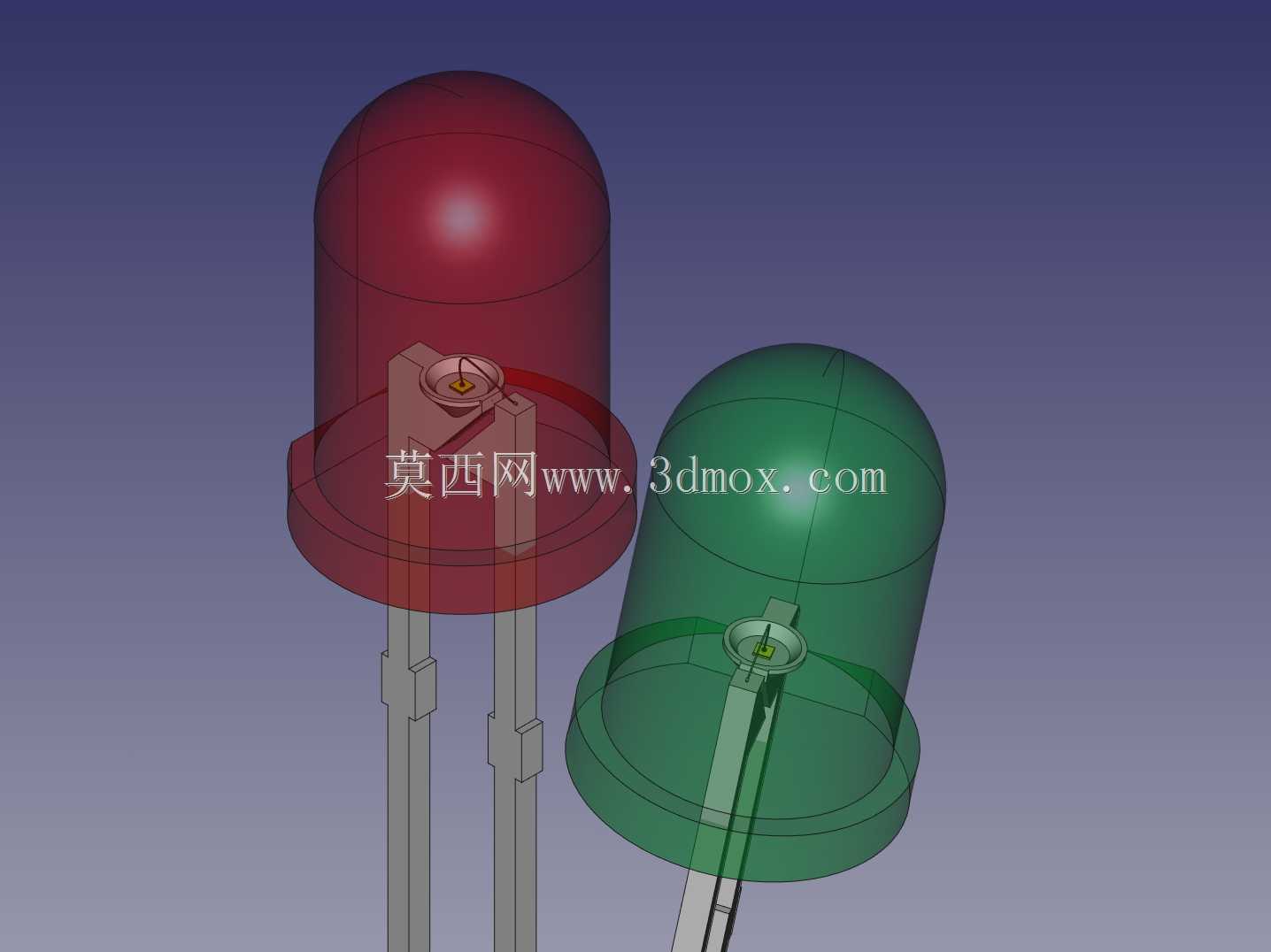

　　这类带加长引脚的版本，相比常规短引脚LED适配性更强，既可以直接插装在PCB板上做板载指示，也可以穿过设备面板的安装孔，配合灯座做面板式状态指示，长引脚预留的长度可以适配不同厚度的设备壳体、不同高度的安装位，不需要额外飞线转接，在小批量设备打样、非标设备改制时实用性很强。建模过程中，半球形的透明封装部分要做半透明材质的区分，红、绿等不同胶体颜色对应不同的发光波段，内部的支架、键合引线、反光杯结构也要做还原，不能只做一个简化的圆柱加半球外形——很多工程师做PCB装配仿真时，如果LED模型过于简化，会忽略胶体头部和周边元件的高度干涉，比如板载LED旁边如果有较高的电解电容、接线端子，简化模型很容易误判安全距离，导致实际焊接后元件顶到壳体或者相邻器件。

　　从实际应用场景来看，这类直插LED在机床操作面板、电源模块状态指示、小型控制板信号提示、教学实验电路中都有大量使用，建模时还原引脚的可弯折特性也很重要，实际生产装配中，很多安装位需要将引脚弯折90度做侧向发光，或者弯折成特定高度适配面板安装位，模型里保留引脚的直段长度参数，能方便设计人员直接在装配环境里调整引脚形态，验证不同安装方式下的空间占用。另外，这类元件的基座部分有一圈定位凸缘，安装面板灯座时，这个凸缘会卡在灯座内部做轴向定位，建模时这个小结构不能省略，否则做面板装配配合时，会出现LED穿透过深、固定不牢的仿真错误。

　　做电子设备结构布局时，这类基础元件的模型精度直接影响整体装配的校验效率，精准的LED模型可以帮助设计人员提前确认发光面的突出高度、引脚焊接后的伸出长度，避免后期打样时出现指示灯被面板遮挡、引脚和背面走线干涉、和相邻元件距离过近导致焊接困难等问题，尤其是在KiCAD这类EDA软件里做3DPCB预览时，精准的元件模型能直观呈现整板的装配效果，减少反复改板的次数。
