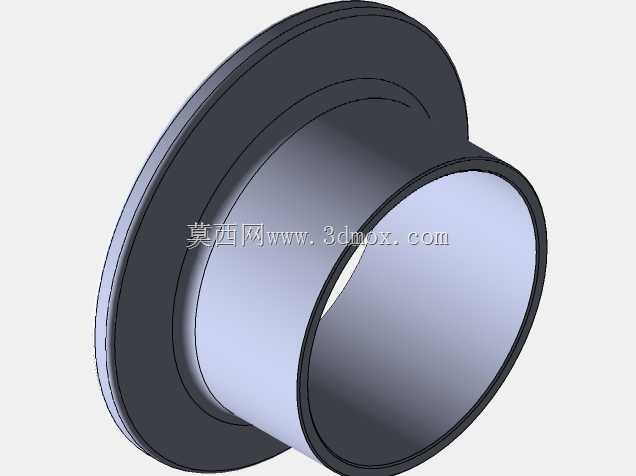

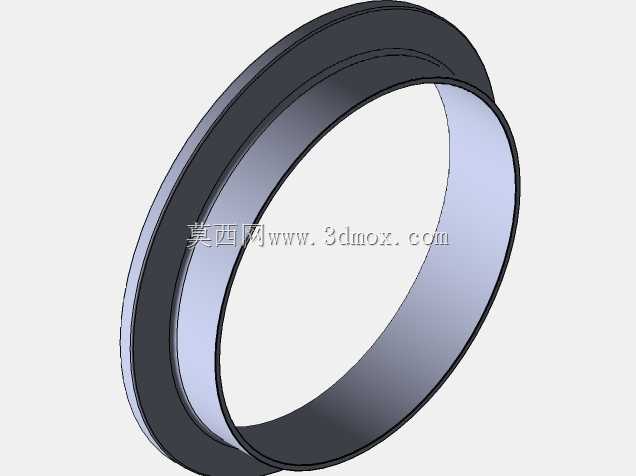

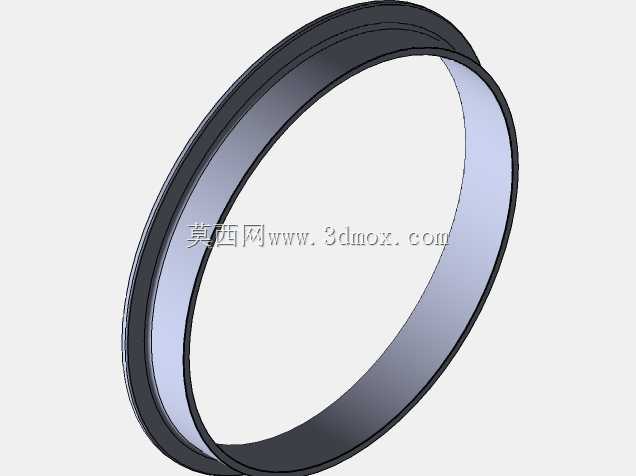

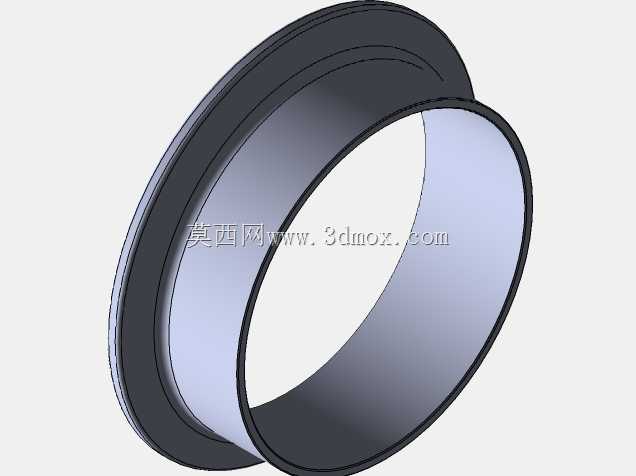

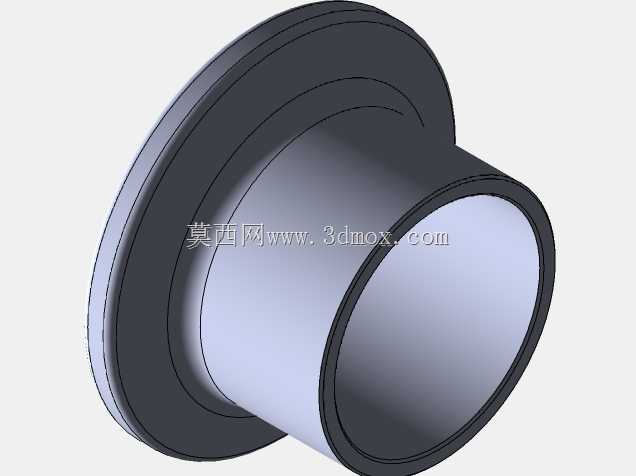

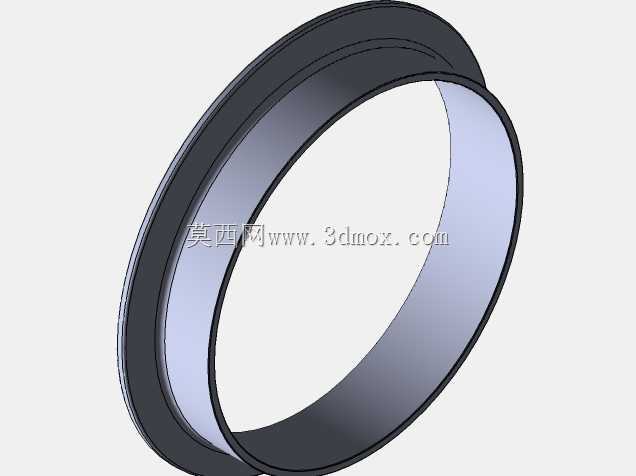

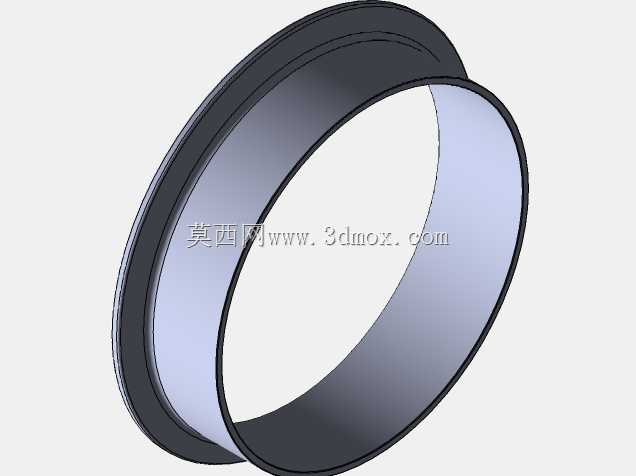

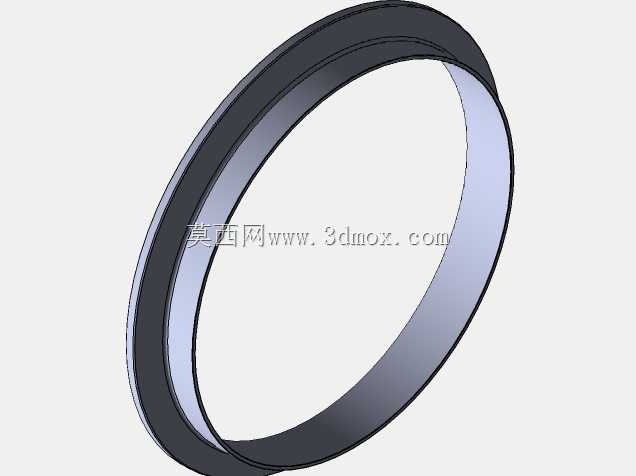

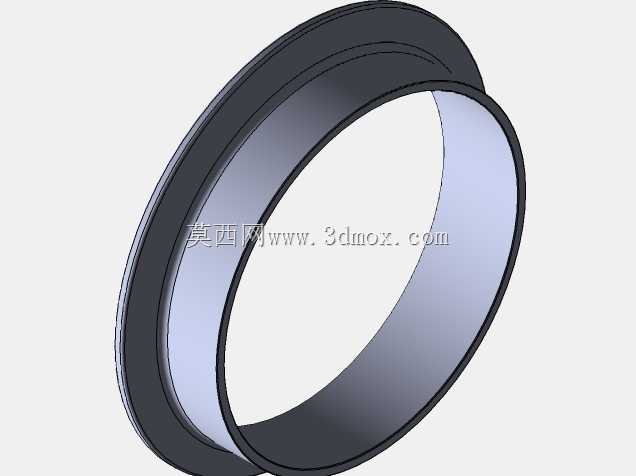

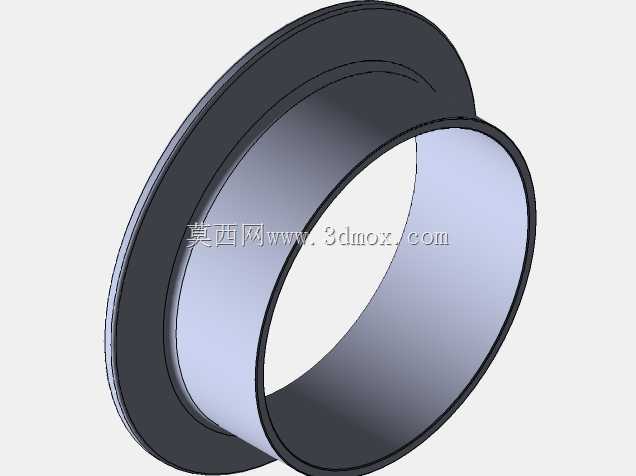

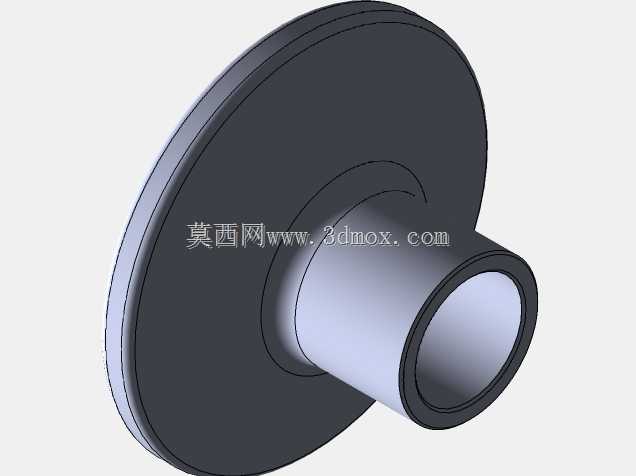

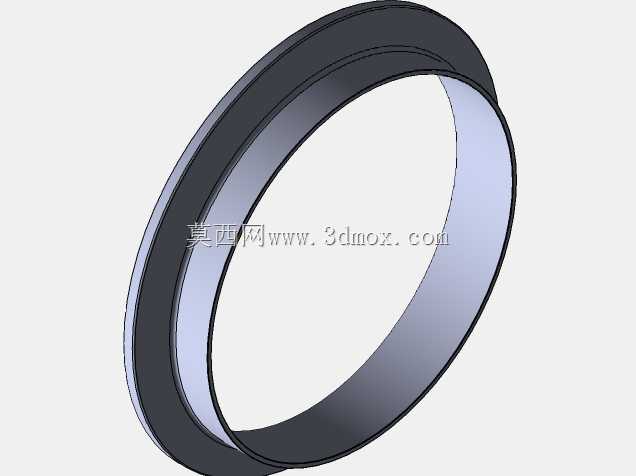

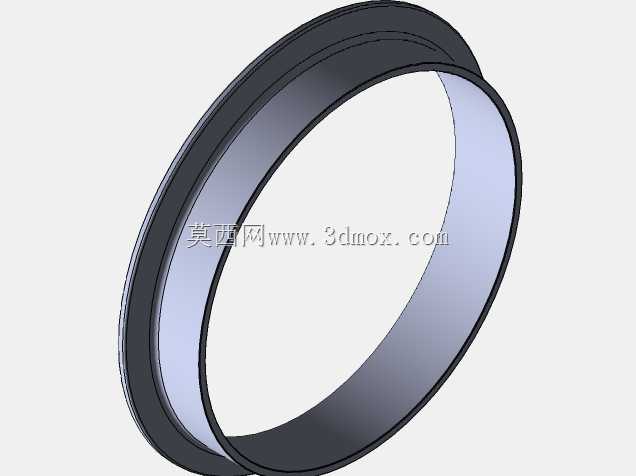

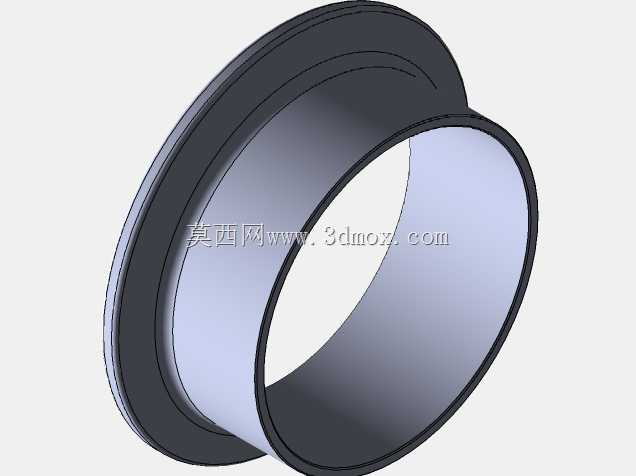

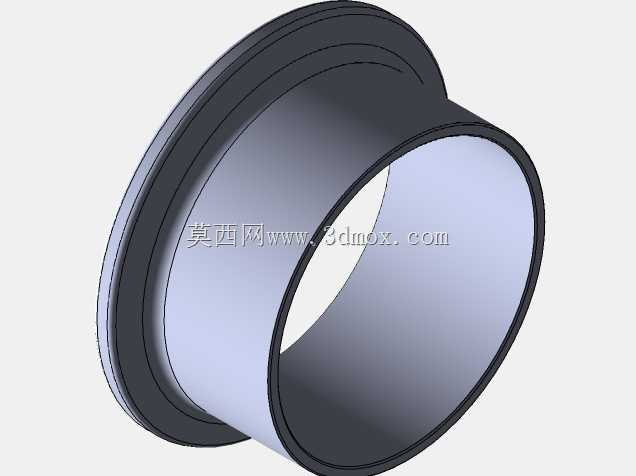

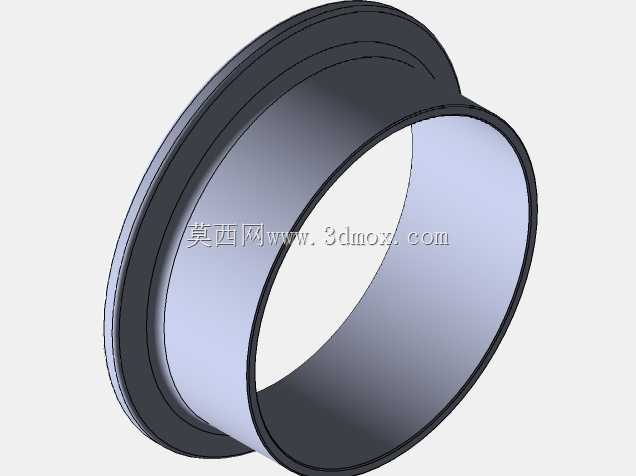

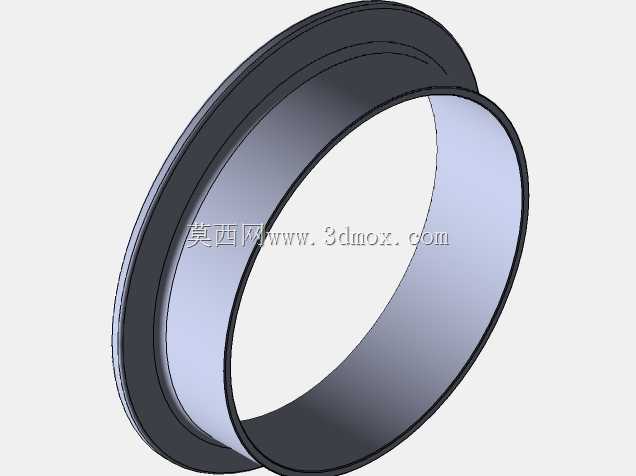

符合DIN32676标准的不锈钢焊接卡套结构

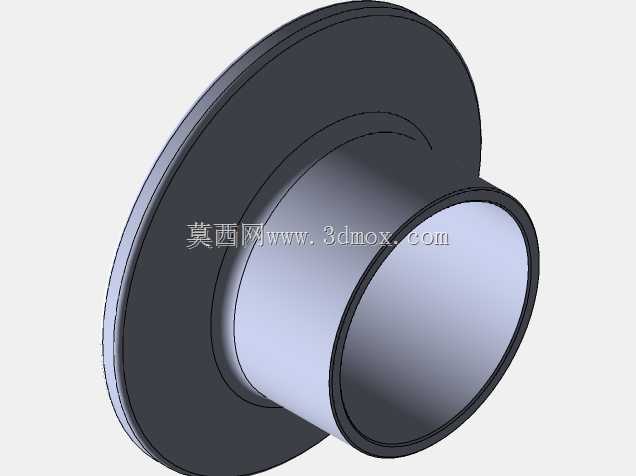

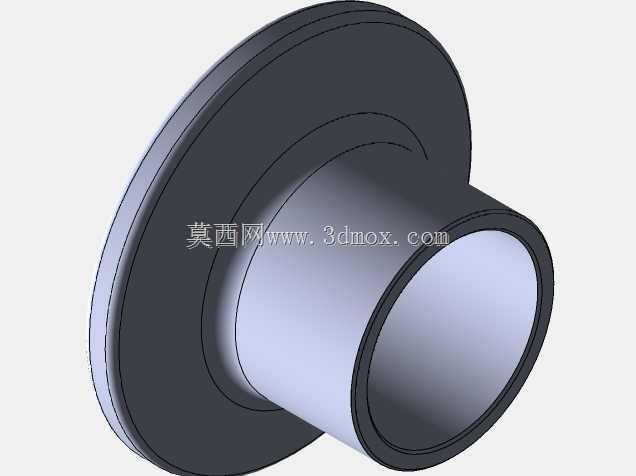

　　这类焊接卡套多用于中低压流体输送管路的终端连接场景，在液压站油路排布、化工介质输送管线、食品级流体管路改造项目中都有广泛应用，核心作用是实现管路与设备面板、法兰基座的刚性固定与密封衔接，相比卡套式免焊接头，焊接连接形式的抗振动松脱能力更强，在存在持续设备振动的工况下长期使用也不会出现接口渗漏问题。从结构设计来看，该零件采用一体式锻坯加工成型，主体分为圆盘定位段与圆柱插接段两部分，圆盘段的背面为贴合安装基准面，加工时要求平面度控制在0.05mm以内，安装时与设备面板或法兰基座完全贴合，避免焊接后出现应力集中导致的接口变形；圆柱插接段的外径与待连接管路的内径为间隙配合，装配时可直接插入管路端部，定位后沿接缝处完成环缝焊接，

　　插接段的端部做了15度倒角处理，既方便管路插接对位，也能预留出足够的焊缝填充空间，避免焊接时焊瘤渗入管路内部造成通径减小。设计过程中需要重点控制圆盘段与圆柱段的同轴度，同轴度公差需控制在0.08mm以内，否则焊接后管路会出现偏斜，影响后续管线的排布精度；圆盘段的厚度根据公称通径匹配，该规格的圆盘厚度可承受1.6MPa的管路工作压力，边缘做了R2圆角过渡，避免安装时划伤操作人员，也能减少应力集中导致的圆盘开裂风险。安装边界方面，需要预留出圆盘外径1.5倍的操作空间，方便焊接作业时焊枪能够完整环绕接缝完成焊接，插接段插入管路的深度为自身外径的1.2倍，保证焊接后连接强度满足管路拉拔测试要求，焊接完成后需要对内部焊道进行打磨处理，

　　保证管路内壁光滑无凸起，避免输送高粘度介质时出现残留堆积。在液压系统应用中，这类卡套通常安装在油箱侧壁、阀组安装面板位置，作为油路的进出接口，不锈钢材质的设计可适配乳化液、低腐蚀性液压油等介质，相比碳钢材质的同类零件抗锈蚀能力更强，在潮湿工况下也能长期保持外观与尺寸精度，不会因为锈蚀导致接口拆卸困难。
