CA6140机床导轨导向支撑支架

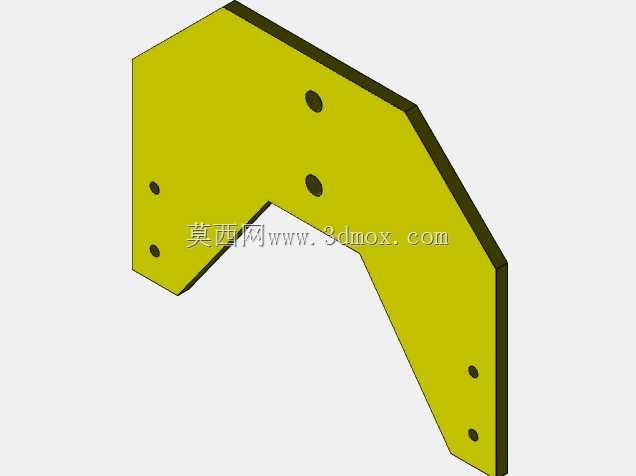

　　该支架为CA6140普通车床导轨部位的导向支撑构件，主要承担车床溜板或相关移动部件运行过程中的侧向导向与辅助支撑作用，在车床进给传动系统中，能够限制移动部件的非必要自由度，避免运动过程中出现偏摆、窜动问题，保障刀具进给轨迹的直线度与重复定位精度，直接影响工件加工的尺寸精度与表面粗糙度表现。从结构设计来看，整体采用弯折式异型板状构型，弯折角度完全匹配车床床身导轨旁的安装空间轮廓，没有冗余的外伸结构，能够充分利用床身侧壁的有限安装区域，不会与溜板箱、进给光杆、丝杠等周边运动部件产生运动干涉。板件上分布的多个安装孔位，孔距公差按照IT7级精度设计，其中靠近弯折内角的两个孔位为主要定位孔，与床身预装的定位销配合实现支架的精准定位，

　　其余孔位为紧固安装孔，适配内六角圆柱头螺钉完成锁紧固定，孔口均做了倒角处理，既可以避免装配时螺钉刮伤孔壁镀层，也能去除冲压或切割加工产生的毛刺，防止装配过程中割伤操作人员。设计阶段优先考虑了安装与维护的便捷性，支架的整体厚度经过刚度校核，在承受侧向导向载荷时最大形变量控制在0.02mm以内，完全满足普通车床的加工精度要求，同时不会因为板厚过大造成材料浪费与整机重量增加。支架的外轮廓所有锐边均做了R1.5的圆角钝化处理，避免应力集中导致长期受交变载荷出现开裂问题，安装面的平面度公差控制在0.03mm以内，保证与床身安装基面完全贴合，不会出现局部间隙导致的紧固后支架变形问题。在实际装配场景中，该支架安装于床身靠近主轴箱的导轨侧方，

　　与导轨面保持平行度公差0.02mm/100mm的装配要求，其上安装的导向贴带与移动部件的导向面配合，能够抵消切削过程中产生的径向切削分力，减少导轨面的不均匀磨损，延长导轨副的整体使用寿命。设计过程中还充分考虑了排屑需求，支架的弯折构型不会在表面积存切屑与切削液，切屑能够顺着倾斜的板面自然滑落至床身的排屑槽内，避免切屑堆积在支架与移动部件的配合间隙内造成导向面刮伤。
