小型立式三叶片风力发电涡轮结构设计

　　这款小型立式三叶片风力涡轮，主要面向分布式离网供电场景设计，可适配偏远山区户用供电、海岛小型基站供电、户外监测设备独立供电、风光互补路灯配套供电等多种应用场景，能够在低风速区域完成风能到机械能再到电能的转换，为小功率用电负载提供稳定的电力来源。

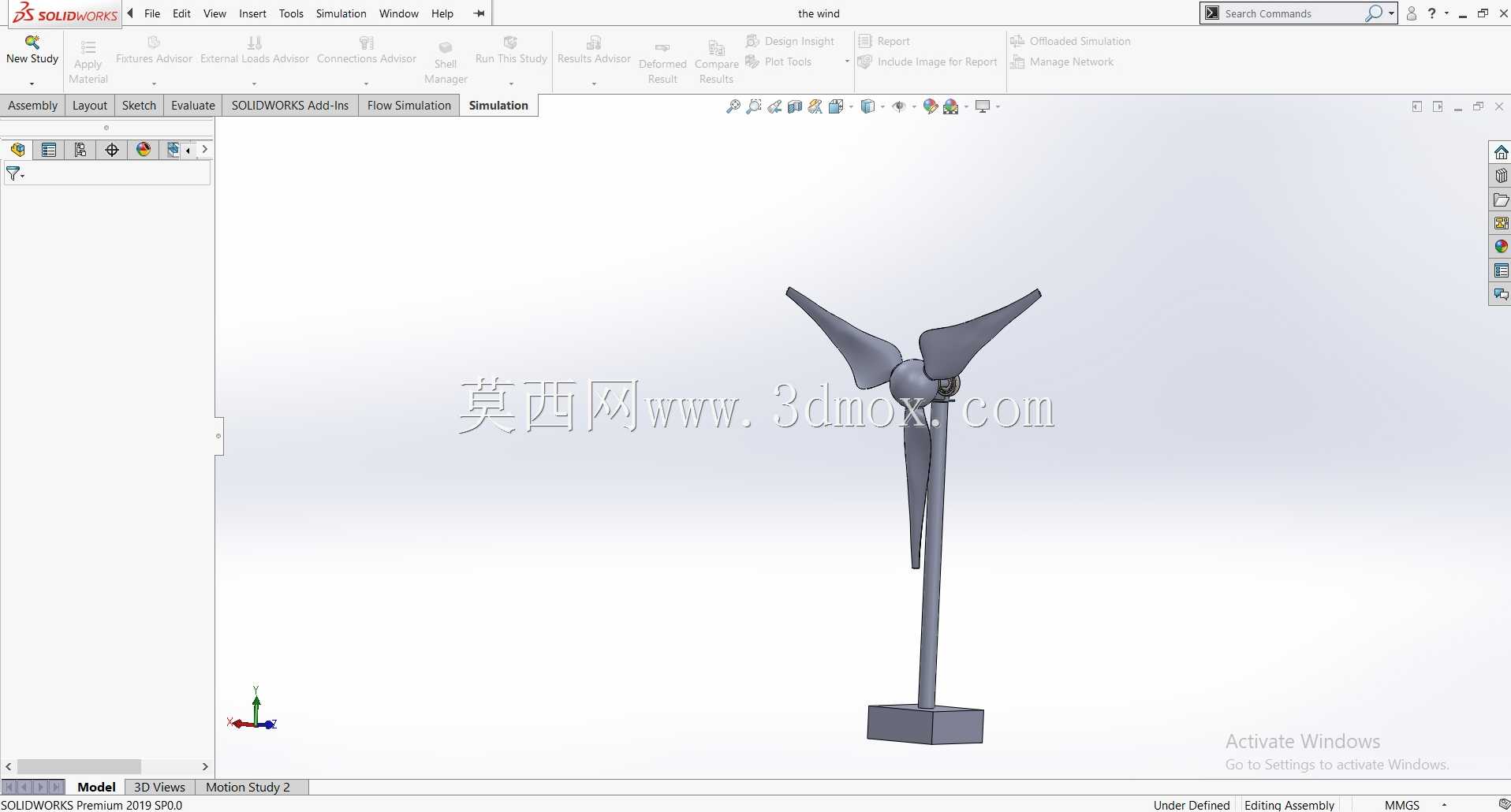

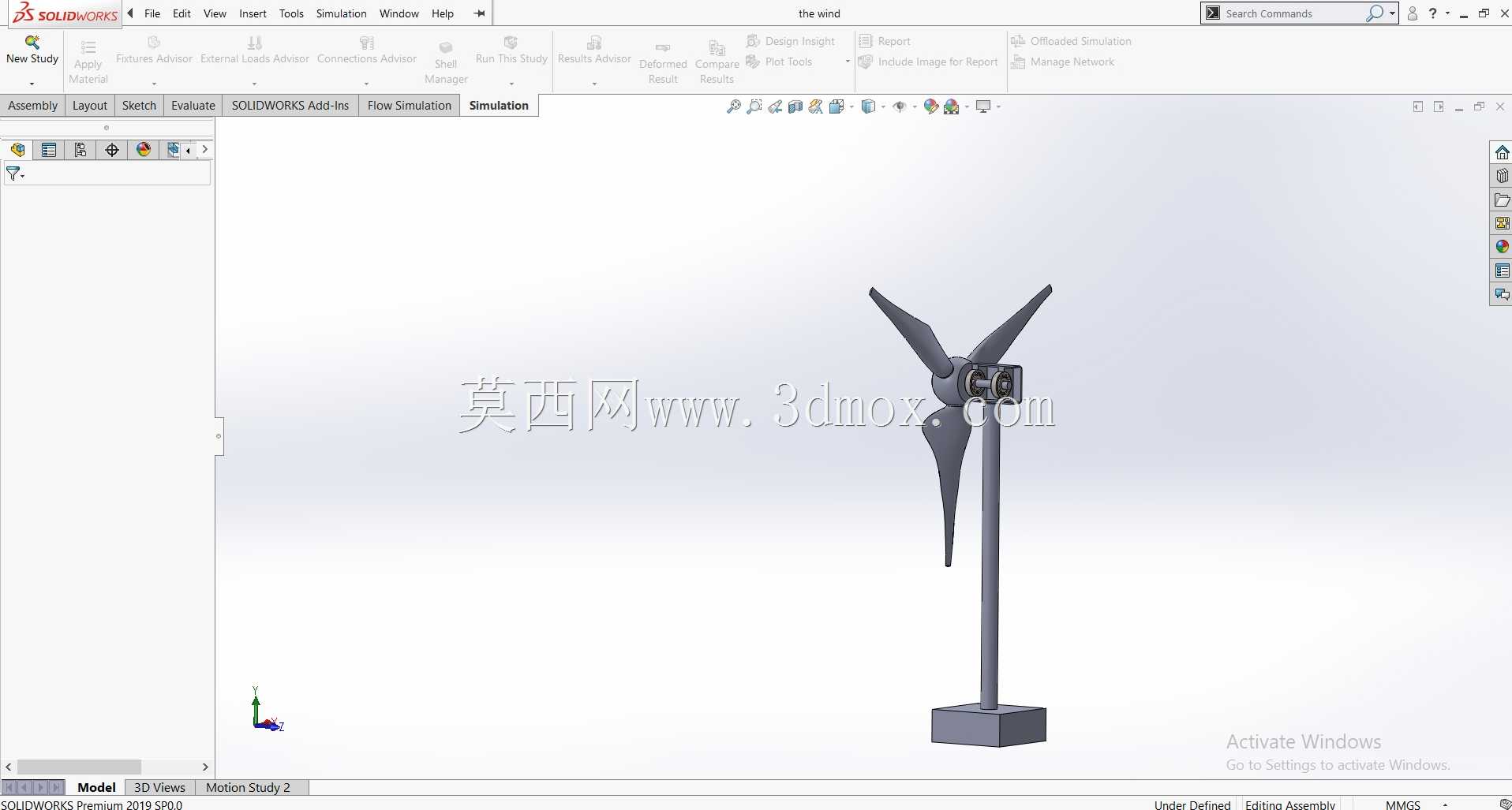

　　从结构设计逻辑来看，整体采用上置风轮、中置立柱、下置配重底座的布局，首先考虑的是运行稳定性：三叶片的叶型采用高升阻比的曲面设计，叶片根部与轮毂做了圆弧过渡连接，既降低了叶片根部的应力集中系数，也优化了低风速下的启动性能，相比两叶片结构，三叶片在运行时的动平衡表现更优，整机振动幅度更小，能有效降低立柱连接部位的疲劳载荷。轮毂内部预留了传动连接与发电组件的安装空间，可适配小型永磁同步发电机的安装接口，不需要额外加装复杂的变速齿轮结构，减少了传动环节的能量损耗，也降低了后期运维的复杂度。

　　立柱采用等截面直杆结构，设计时充分考虑了风轮运行时的倾覆力矩载荷，柱身截面参数经过抗弯校核，能够抵御常规工况下的侧向风压，立柱上下两端分别设置连接法兰，上端与轮毂支座配合定位，下端与底座通过紧固件锁紧，安装时不需要复杂的现场焊接作业，仅通过标准紧固件即可完成整机装配，适配不同的安装基面。底座采用方形实心配重结构，自身重量能够平衡风轮运行时产生的倾覆力矩，既可以直接放置在平整的硬质地面使用，也可以通过底座预留的安装孔，配合膨胀螺栓固定在混凝土基础上，安装边界灵活，不需要大面积的基础施工，适合临时供电站点或者不便开展大型土建作业的区域使用。

　　在功能特性上，这款涡轮的风轮迎风角度经过优化，能够自动适配不同来流方向的风能，不需要加装额外的偏航调节机构，简化了整机结构，降低了故障概率。叶片的曲面造型经过流场验证，在风速3m/s左右即可启动运转，额定风速下能够保持稳定的转速输出，配合后端的整流稳压模块，即可为蓄电池充电或者直接为直流负载供电。整机的外露结构件均考虑了户外使用的耐候性设计，连接部位预留密封结构安装位，可阻挡雨水、沙尘进入内部传动与发电区域，延长设备在户外复杂环境下的使用寿命。

　　从安装尺寸边界来看，整机整体高度适配小型场景的安装限高要求，风轮旋转直径控制在小范围区间，运行时不会占用过大的水平空间，相邻机组安装时仅需要预留1.5倍风轮直径的间距即可避免尾流干扰，适合多台组阵搭建小型分布式供电阵列。设计过程中所有零部件均采用参数化建模，各配合部位的公差标注符合通用机械加工标准，叶片、轮毂、立柱、底座等部件均可通过常规机加工、注塑或者钣金工艺实现量产，不需要特殊的定制加工设备，零部件的互换性较强，后期更换易损件的成本较低。
