CA6140车床配套电磁制动机构三维设计

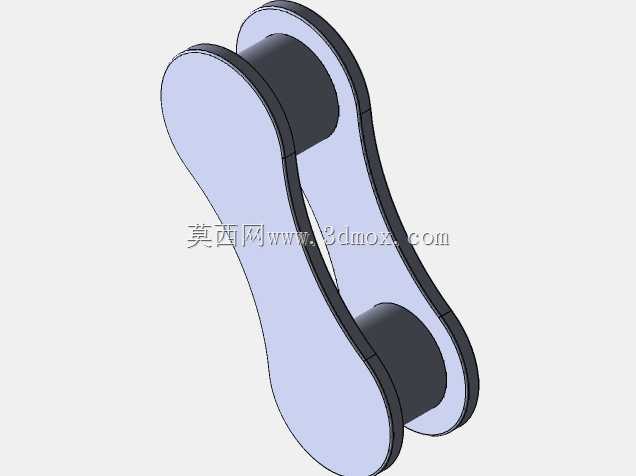

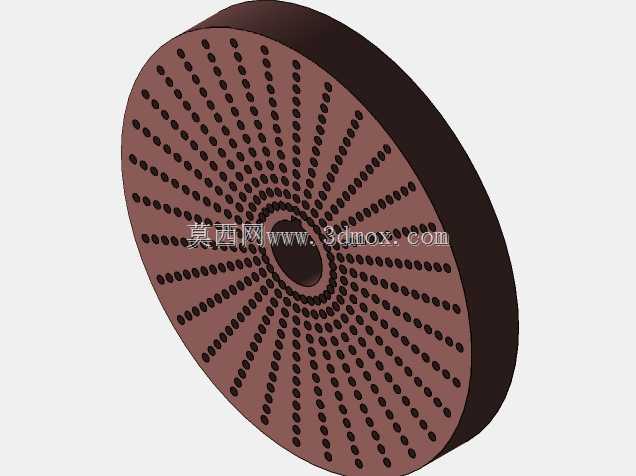

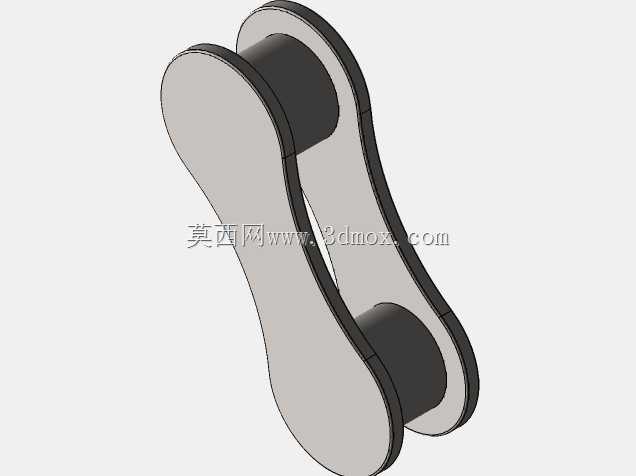

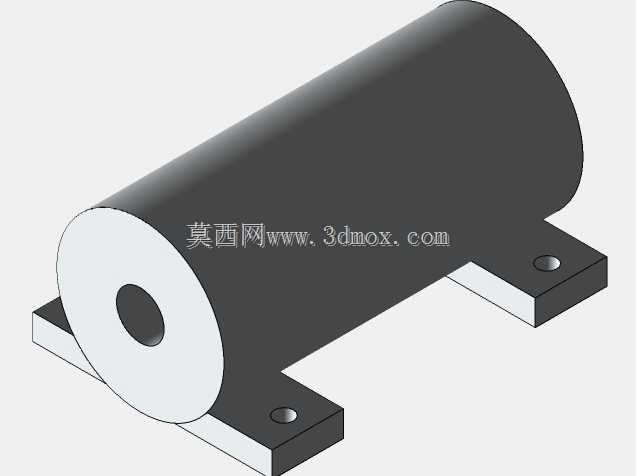

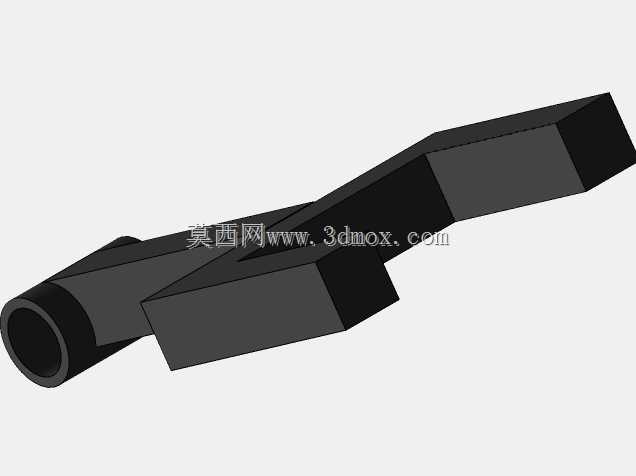

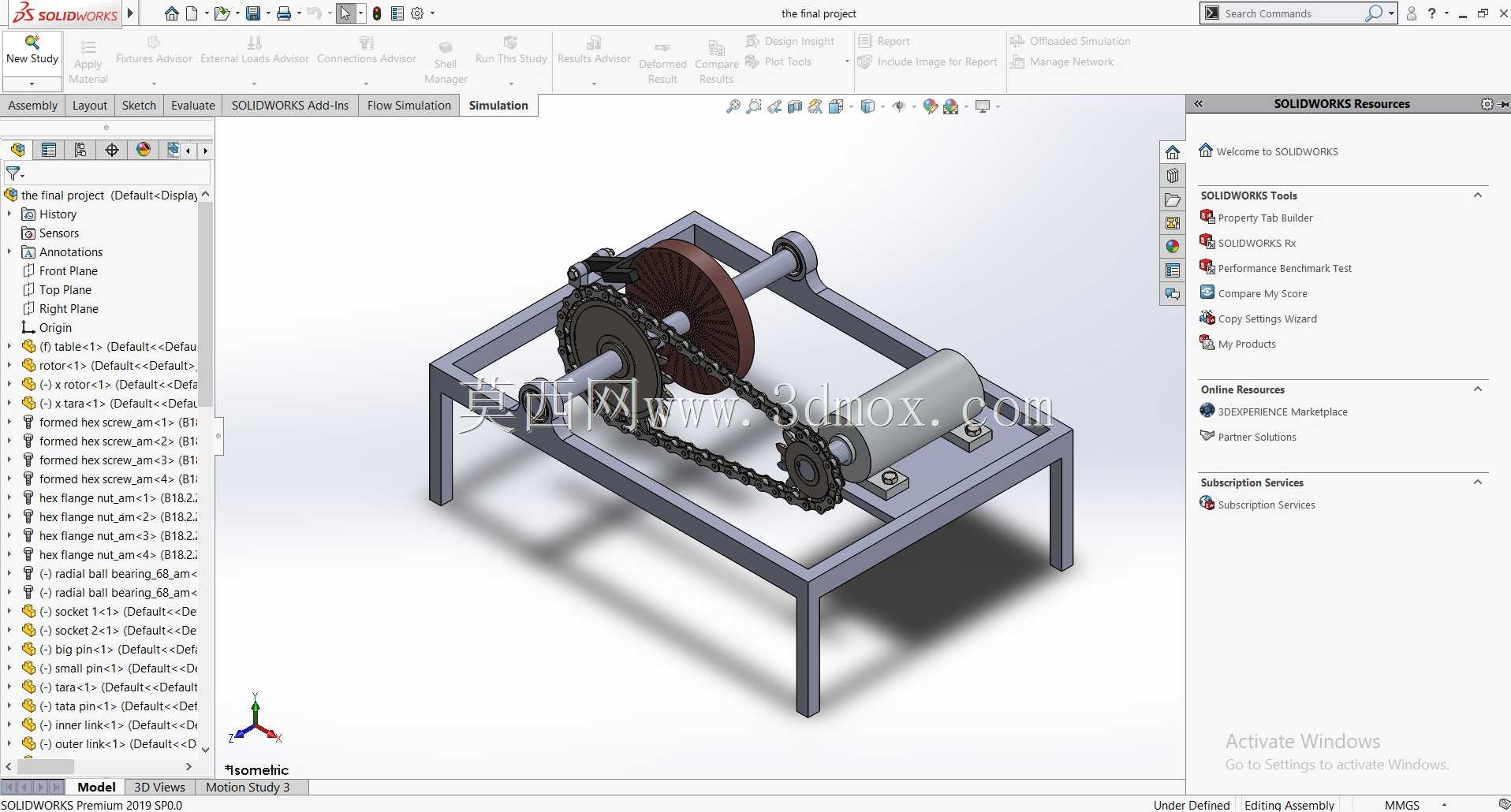

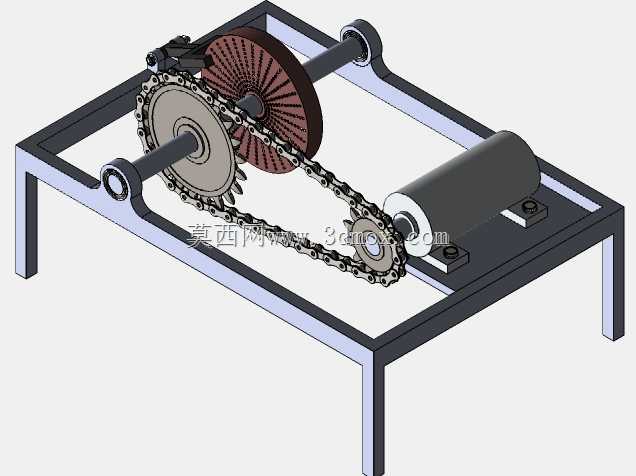

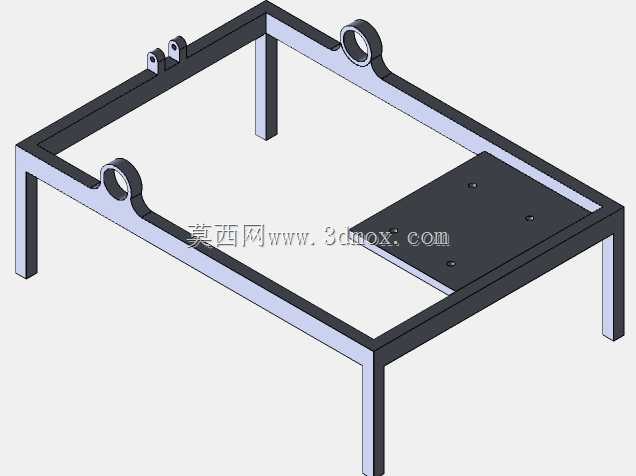

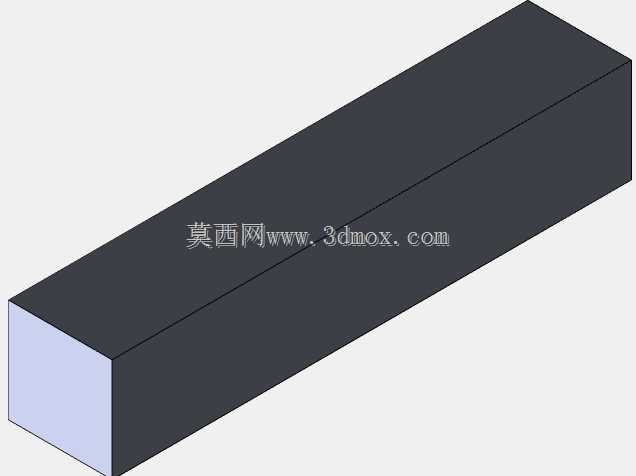

　　这套制动机构的设计初衷，是解决普通卧式车床主轴停机时的惯性溜车问题，在实际金加工车间场景里，工人完成车削工序退刀后，若主轴靠自然摩擦停转，不仅会拉长单件加工的辅助时长，还可能在装拆工件、测量尺寸时因主轴意外转动引发安全隐患，因此配套在CA6140车床上的电磁制动单元，需要做到响应快、制动力矩稳定、安装适配性强。从结构组成来看，整套机构通过型钢焊接机架承载所有传动部件，动力输入侧的电机输出扭矩经链轮链条组件传递到制动轮轴，电磁制动组件直接套装在传动轴靠近制动轮的位置，通电时电磁组件产生的磁吸力压紧摩擦副，通过接触面的摩擦阻力抵消传动轴的转动惯性，实现快速停转；断电时摩擦副在复位弹簧作用下分离，不会对正常运转的传动链产生额外阻力损耗。

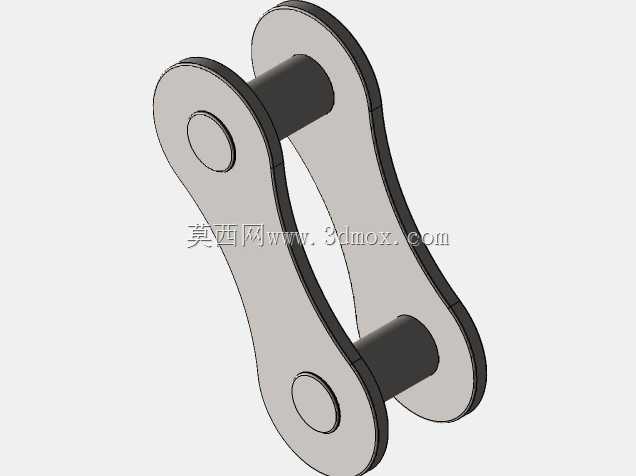

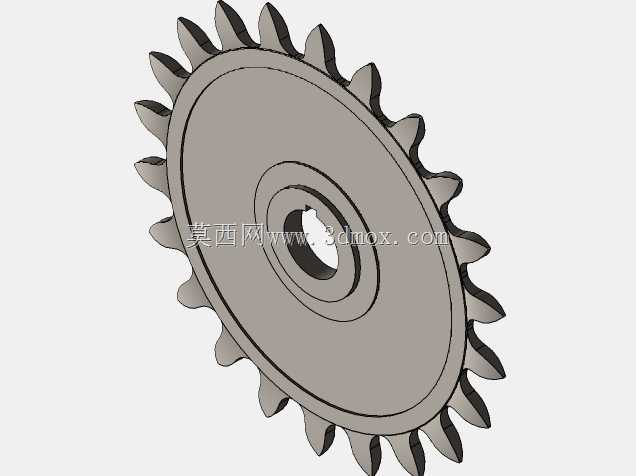

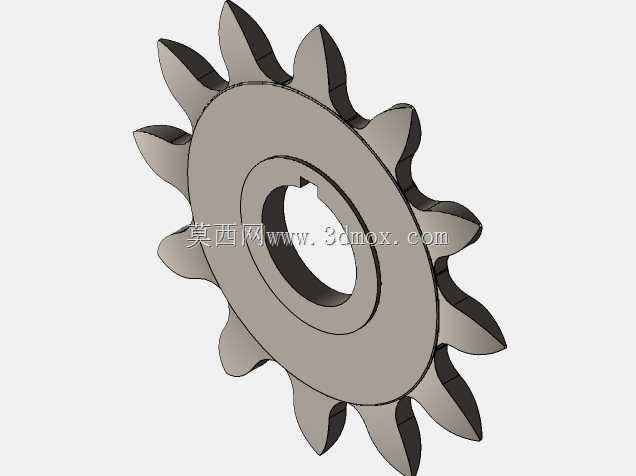

　　设计过程中首先要匹配CA6140车床主轴的额定转速与转动惯量，核算所需的制动力矩，避免制动力矩过小导致停机滞后，或是力矩过大引发传动链冲击、打齿等问题。安装边界方面，机架的支腿安装孔位需要和车床床身侧的预留安装位对齐，链轮的中心距要控制在链条张紧调节的行程范围内，制动轮的径向跳动公差要控制在0.05mm以内，防止制动时出现偏磨、制动力波动的问题；整套机构的横向安装尺寸要避开车床的溜板行程范围，纵向高度不能干涉刀架的最大回转直径，避免正常加工时出现运动干涉。传动部分的链条选用标准单排滚子链，链轮的齿形按GB/T1243标准设计，和轴的配合采用过渡配合加平键周向固定，轴承选用深沟球轴承承载径向载荷，轴承座的安装面做铣平处理，

　　保证装配后传动轴的同轴度。电磁组件的引线要预留足够的弯曲半径，沿机架内侧走线固定，避免被运转的链条剐蹭破损，摩擦片选用耐磨的铜基粉末冶金材质，保证长期使用后的磨损量在允许范围内，日常维护时只需定期检查摩擦片间隙、调整链条张紧度即可，不需要复杂的拆解保养。在实际工况验证中，这套机构可以在主轴最高转速工况下0.3秒内实现完全停转，制动过程平稳无明显冲击，不会影响车床的原有加工精度，机架的焊接结构做了去应力处理，长期承受制动冲击也不会出现明显的变形，适配CA6140车床的改造与原厂配套安装需求。
