CA6140车床配套制动片结构设计与仿真分析

　　在普通卧式车床的传动系统运维与改造场景中，主轴制动组件的性能直接决定了设备停机响应效率、操作安全系数以及加工工序的衔接流畅度，CA6140作为国内机械加工车间保有量极高的通用车床型号，其原配制动片的磨损更换、结构优化是设备维保环节的高频需求。本次设计的制动片，核心用途是在车床主轴停机指令触发后，通过摩擦副的接触压紧产生足够制动力矩，快速抵消主轴传动链的转动惯量，避免主轴空转带来的操作等待时间过长、工件装夹对位偏差等问题，同时在紧急停机工况下能够快速锁止传动链，降低操作安全隐患。

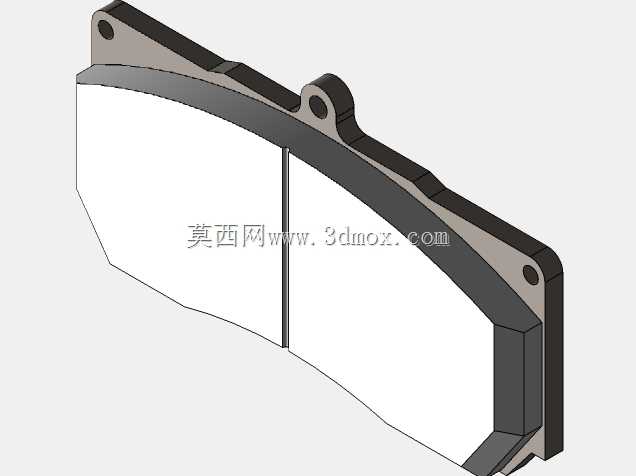

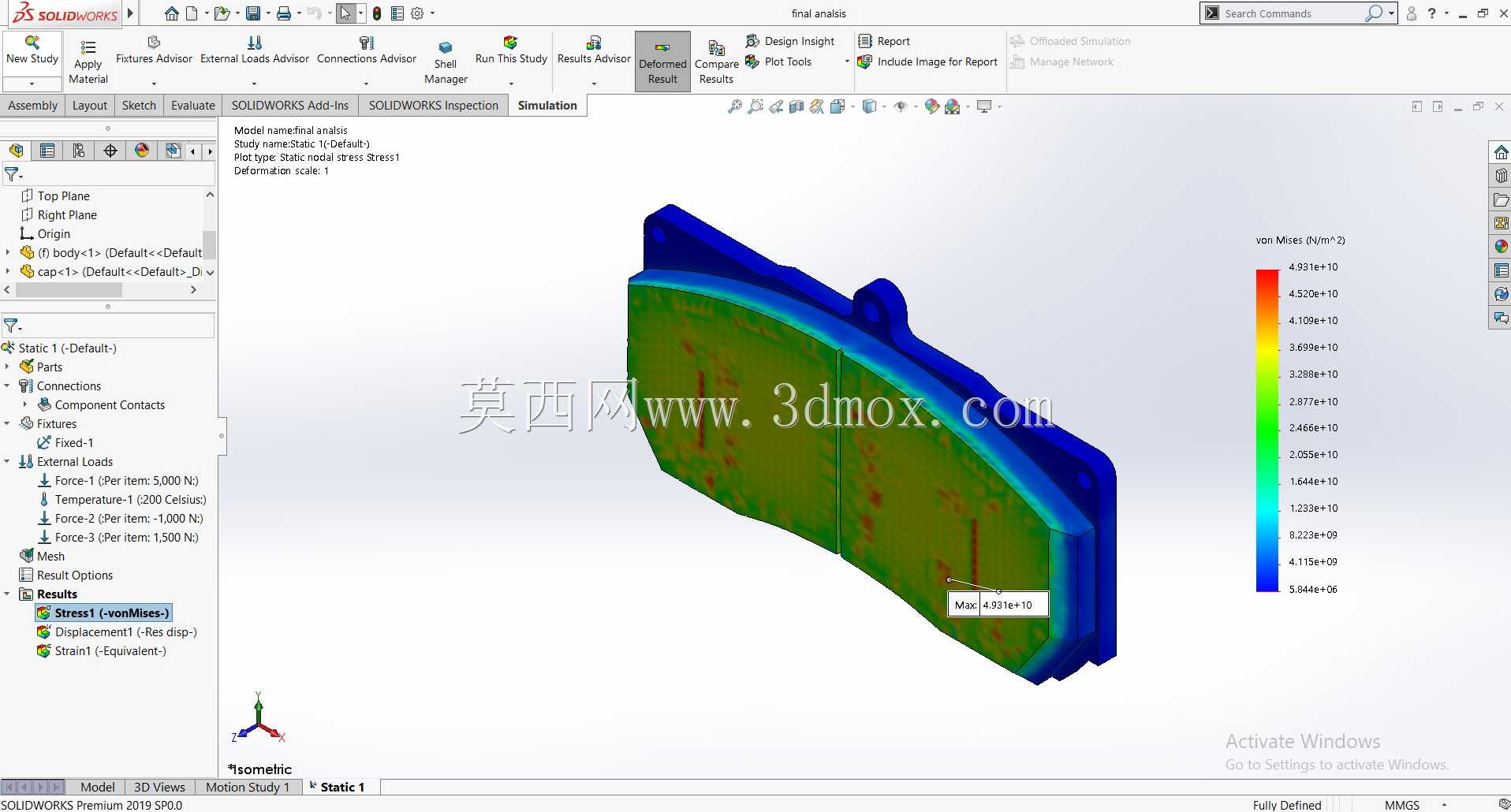

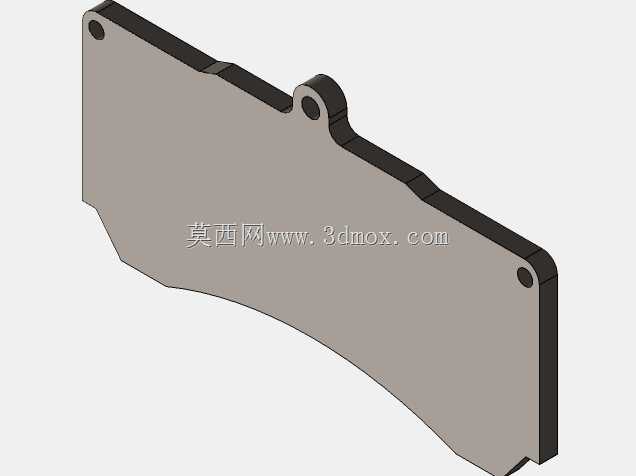

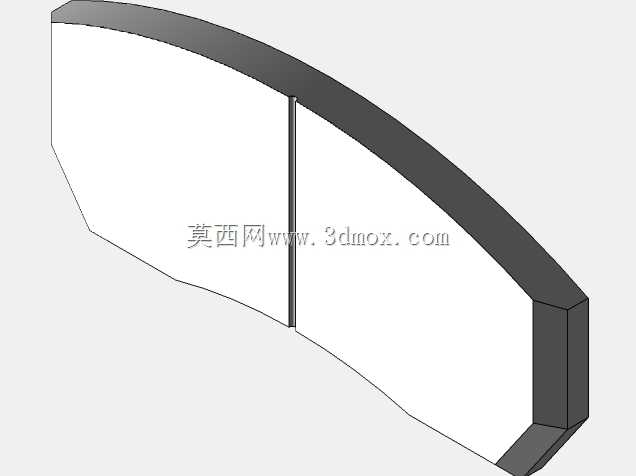

　　从功能特性层面来看，该制动片采用弧形摩擦面构型，完全匹配CA6140车床制动轮的外圆轮廓曲率，摩擦接触区域的压力分布通过有限元仿真做了多轮迭代优化，从仿真云图可以看到，摩擦面的应力梯度沿弧形面均匀过渡，边缘区域无明显应力集中点，能够避免局部过度磨损导致的制动力矩衰减过快问题。制动片背部的定位凸台结构，严格适配车床制动臂的安装卡槽尺寸，安装时无需额外修配即可卡入定位，压紧过程中不会出现周向窜动，保证摩擦面始终与制动轮保持全区域贴合。

　　设计过程中首先梳理了CA6140车床主轴传动链的转动惯量参数，结合常规加工工况下的主轴最高转速、要求的制动停机时长，反算出需要的最小制动力矩，再根据摩擦材料的摩擦系数、许用比压参数，确定摩擦面的有效接触面积与弧形包角尺寸。外形尺寸的设定完全遵循原机床的安装边界：摩擦面的圆弧半径与原配制动轮半径保持一致，整体厚度控制在制动臂开合行程的允许范围内，背部安装凸台的宽度、高度尺寸与原安装槽的配合公差取H7/h6，既保证安装时的定位精度，又不会出现装配卡滞问题。

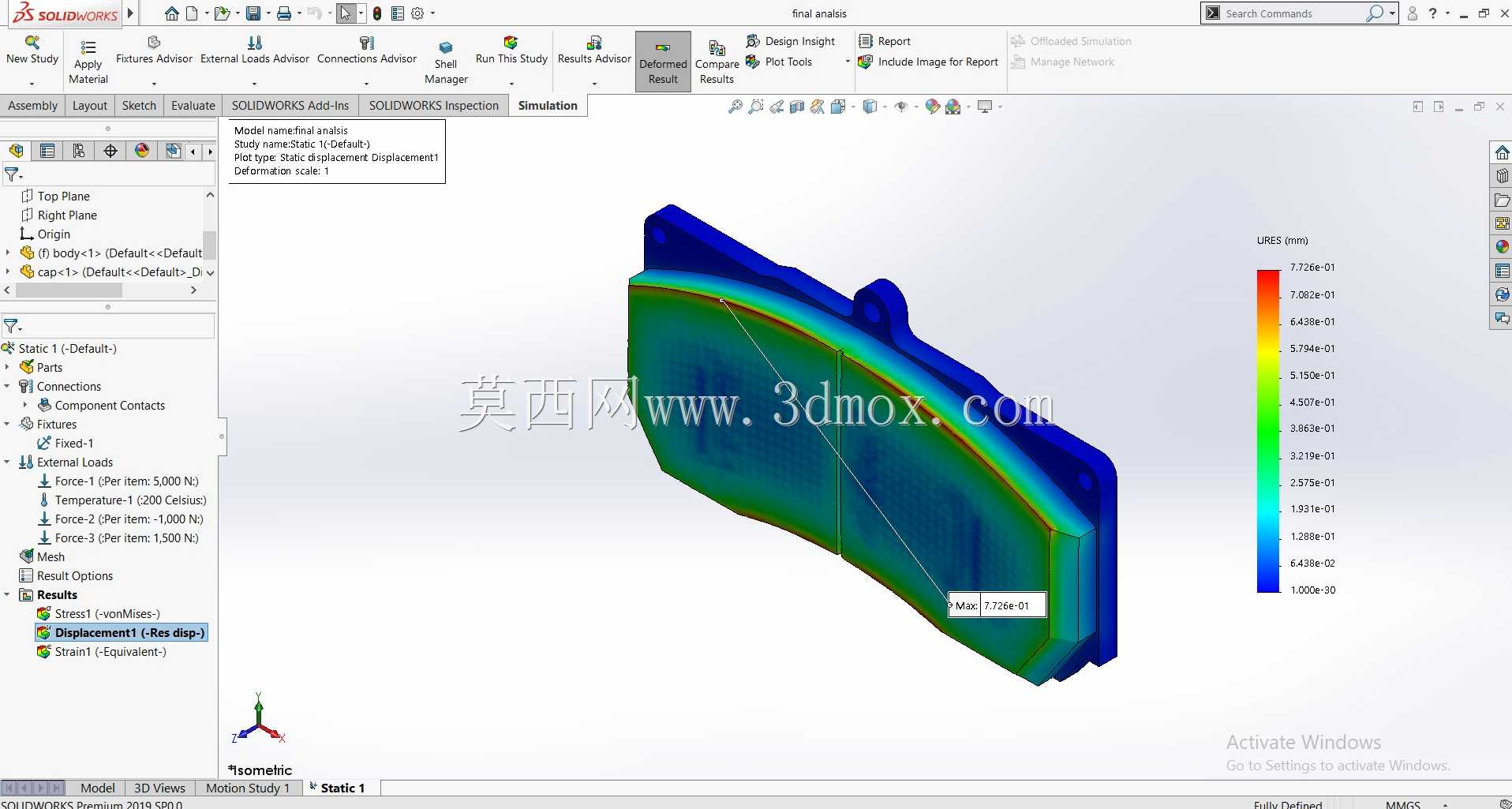

　　考虑到车床加工车间多存在切削液飞溅、金属切屑残留的工况，制动片的摩擦材料选型兼顾了耐油、耐磨特性，仿真分析环节重点验证了额定制动力下的结构变形量，确保最大变形量不超过摩擦面贴合间隙的允许阈值，不会出现制动拖滞、摩擦片异常烧蚀的问题。同时，制动片的散热沟槽布局也做了针对性优化，沿摩擦面周向设置的浅槽能够在制动过程中导出摩擦产生的热量，同时容纳少量进入摩擦副的金属切屑，避免切屑嵌入摩擦面导致制动轮表面拉伤。

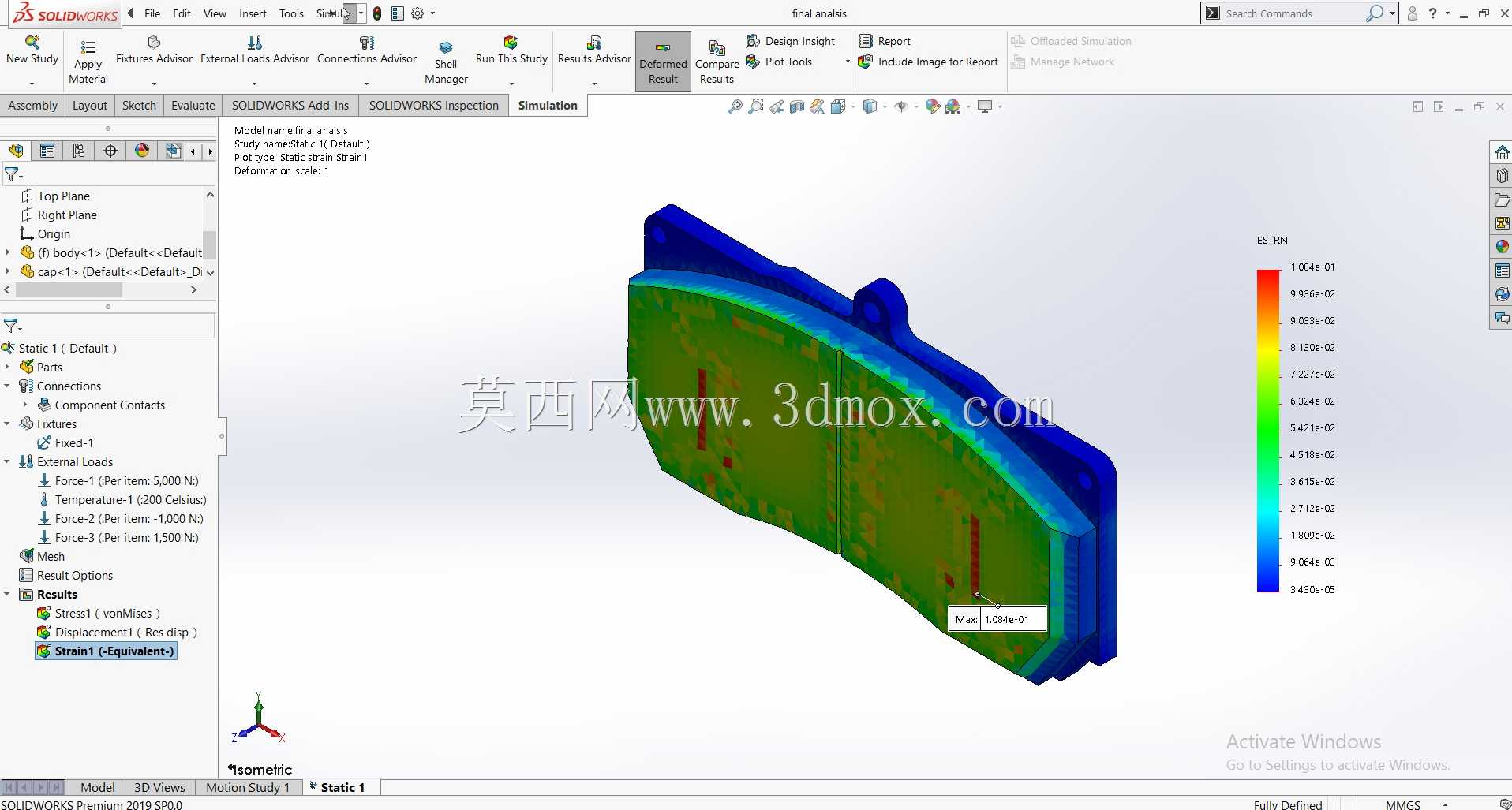

　　在实际装配验证逻辑中，该制动片无需对车床原有制动臂、制动轮做任何改造，直接替换原有磨损件即可完成安装，安装后调整制动弹簧的压紧力，即可达到规定的制动效果，适配车间日常维保的快速更换需求。从结构可靠性角度，仿真结果显示制动片在反复制动10万次的循环载荷下，最大应力值远低于材料的疲劳许用应力，不会出现结构断裂、摩擦层脱落等失效问题，能够满足车床长期高频使用的要求。
