手动链式金属栅栏成型加工设备结构

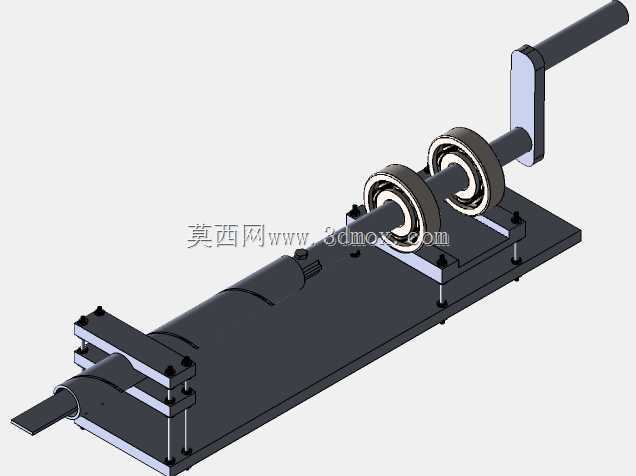

　　这款手动链式栅栏加工设备，主要面向小型金属防护网、围栏加工场景，适配多类金属丝材的连续压型成型作业，可覆盖小批量定制加工、工地现场临时围栏制作、五金加工门店零散订单的生产需求，无需配套复杂电气控制系统，单人即可完成操作，对作业场地的供电、空间要求极低，适合无大型成型设备的小型加工场景使用。设备整体采用卧式长底座布局，核心执行机构沿底座长度方向排布，操作端设置加长力臂摇柄，通过轴承座支撑的传动轴传递扭矩，带动链式成型模组完成对丝材的连续辊压弯折，可将送入的平直金属丝材逐步压合为栅栏所需的链式互锁结构，成型过程中丝材进给与压型动作同步匹配，避免出现丝材拉伤、成型尺寸偏差的问题。设计阶段优先考虑了手动操作的力传导效率，

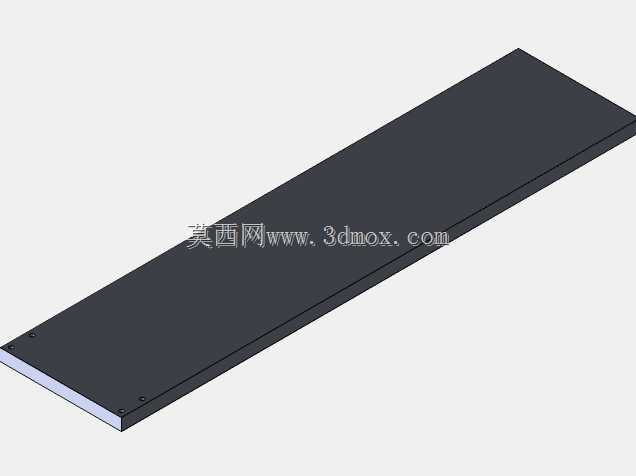

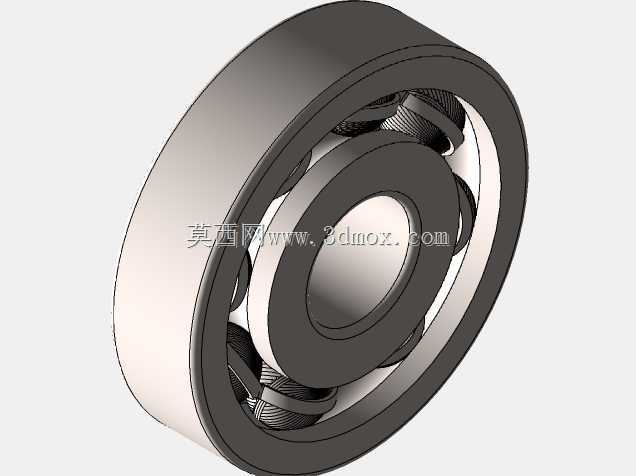

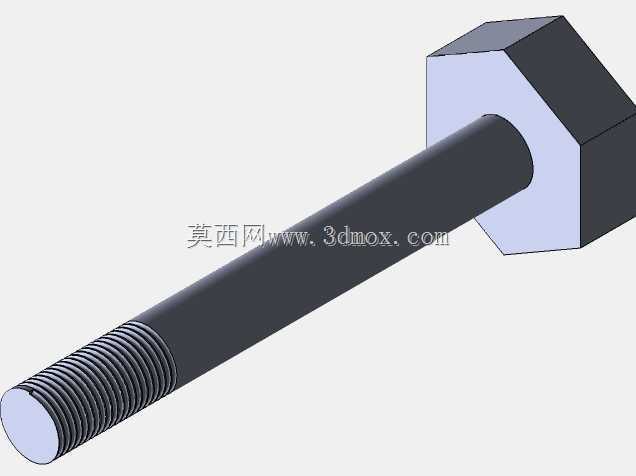

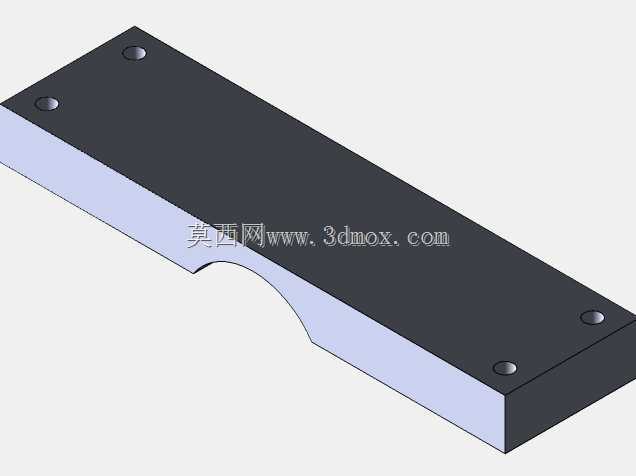

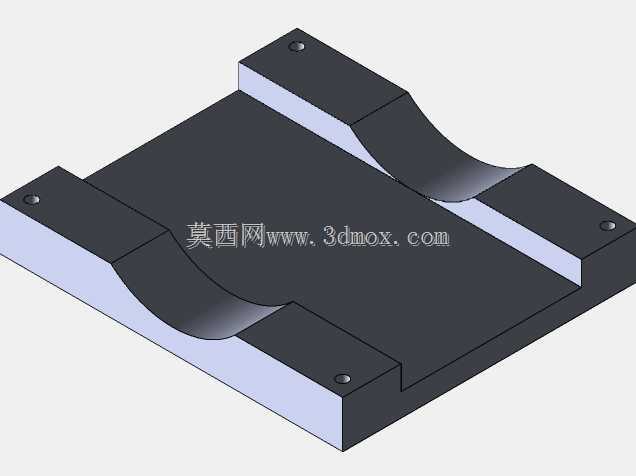

　　摇柄长度经过力矩核算，操作时无需施加过大的作用力即可完成硬态金属丝的压型作业，两个带座轴承采用标准件选型，既保证了传动轴的回转精度，也降低了后期维护更换的成本，底座采用加厚钢板加工，通过螺栓固定所有功能组件，整体刚性足以抵消压型过程中产生的侧向力，避免作业过程中出现机构晃动、成型错位的问题。成型模组的辊轮轮廓根据栅栏网的丝径、扣合尺寸做了匹配设计，可适配低碳钢丝、镀锌铁丝、铝合金丝、包塑钢丝、不锈钢丝等多种常用栅栏原材料，不同材质加工时仅需微调压辊的间隙即可适配，无需更换整套成型组件。设备的安装边界可适配常规钳工工作台的安装尺寸，底座预留的安装孔位可直接通过T型螺栓固定在标准工作台上，进料端设置的导向槽可保证丝材送入时的直线度，

　　避免丝材偏斜导致的成型不良，出料端的承托结构可对成型后的栅栏段做临时支撑，防止长尺寸成品弯折变形。整套机构没有复杂的传动结构，日常维护仅需定期对轴承、压辊转动位置加注润滑脂即可，故障率远低于电动类成型设备，对于小批量多品种的栅栏加工场景，这类手动设备的投入产出比远高于大型自动化生产线，也可作为自动化生产线的补样、打样设备使用，快速完成小尺寸试样的成型验证，减少大型设备的调试耗时。
