立式三叶片小型风力发电涡轮结构设计

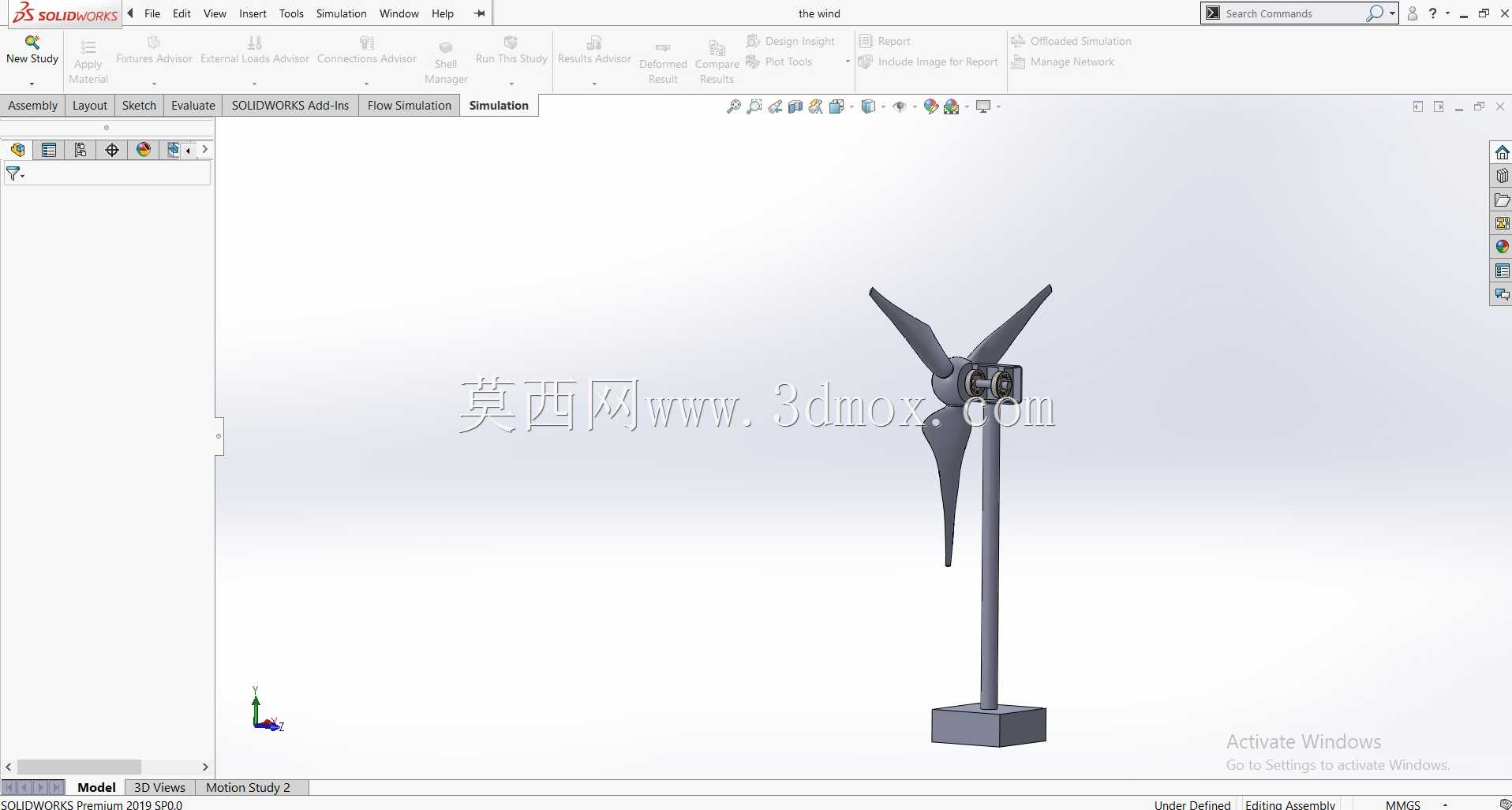

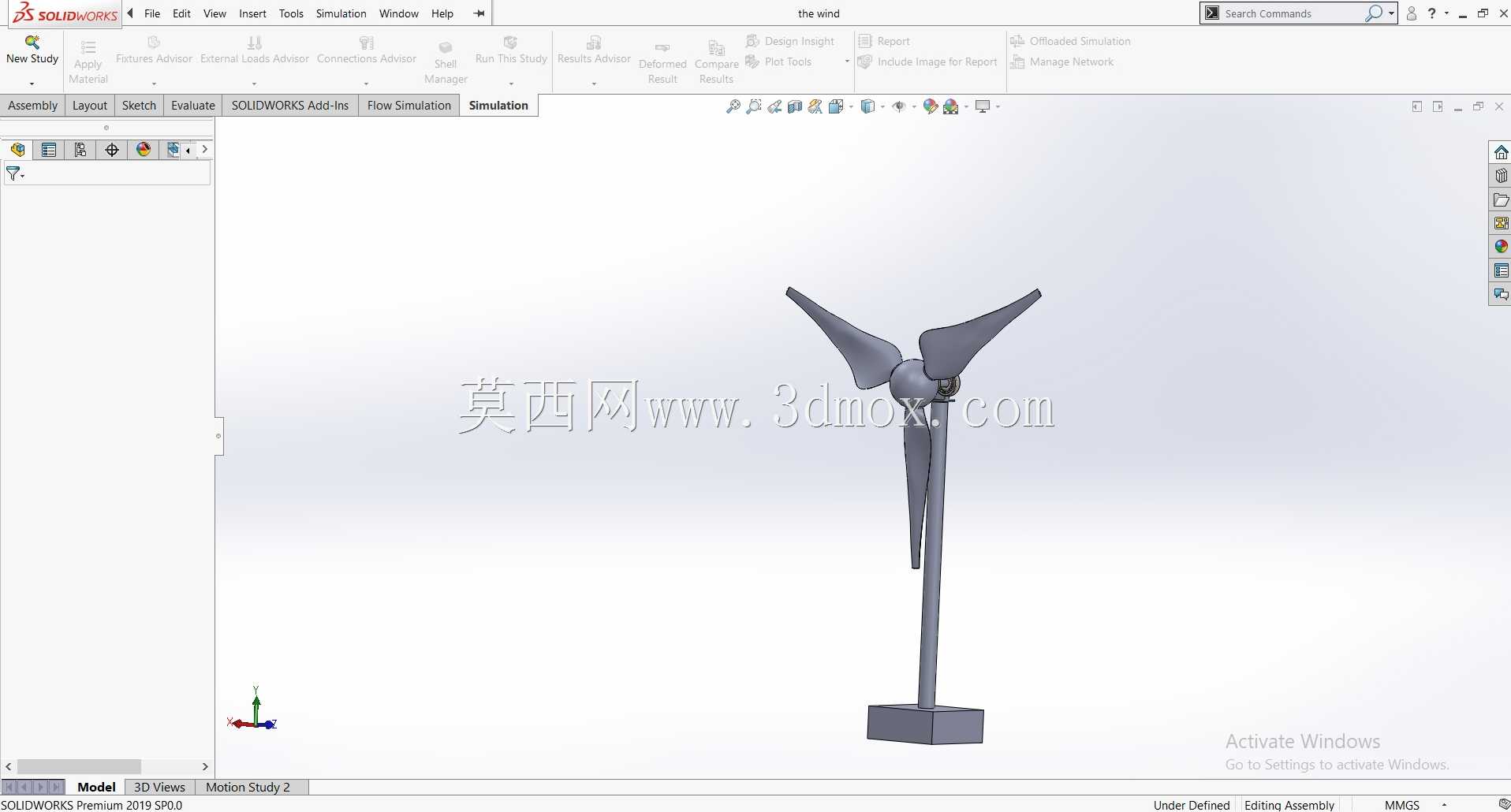

　　这款立式三叶片风力涡轮的结构设计，核心围绕分布式风能采集场景的落地需求展开，在做整体结构排布时，最先敲定的是底部方形配重基座的尺寸边界，这类小型风力涡轮多应用在厂区辅能供电、户外监测设备独立供电、离网型小型用电场景，基座需要兼顾安装便捷性与抗倾覆能力，因此基座采用实心方块构型，平面尺寸控制在可适配常规水泥预制基础、楼顶硬化平面安装的范围，不需要额外做复杂的预埋结构，仅通过膨胀螺栓即可完成固定，大幅降低现场安装的施工成本。

　　叶片部分的气动外形设计没有照搬大型商用风力机的翼型，而是针对低风速区域的风能捕获做了优化，三个叶片沿轮毂周向120度均匀分布，叶片叶型从根部到尖部做了连续的扭转角过渡，根部扭转角更大，保证低风速下就能获得足够的启动扭矩，不需要额外配置启动助力结构，当环境风速达到切入阈值后即可自主启动运转，尖部的翼型收窄设计则是为了降低高速运转时的风阻损耗，提升风能转化的效率。叶片与轮毂的连接位置做了嵌入式的安装槽结构，装配时不需要额外的定制工装，对准槽位推入后通过径向锁紧件即可完成固定，后期如果出现叶片磨损需要更换，单人即可在现场完成拆装作业，不需要动用大型吊装设备。

　　中间的支撑立柱采用等径直杆构型，内部预留了穿线空腔，轮毂内部的传动、发电组件的输出线缆可以直接从立柱内部引到基座位置的接线端，避免线缆外露带来的老化、外力破损问题，立柱的壁厚经过结构校核，在额定风速下的形变量控制在允许范围内，不会因为立柱晃动导致叶片运转轨迹偏移，避免叶片与周边结构发生剐蹭。轮毂部分的集成设计是整个结构的重点，内部整合了转轴、轴承配合位与传动衔接结构，轴承安装位的公差配合按照旋转件的标准要求设计，保证长期运转下的同轴度，降低运转过程中的振动与噪音，同时轮毂外部做了流线型的导流罩设计，减少迎风面的乱流对叶片根部的冲击，提升运转的稳定性。

　　在设计安装边界时，特意将整机的回转半径控制在紧凑范围内，安装时只需要保证叶片回转范围内无突出遮挡物即可，不需要预留过大的安全距离，适配空间有限的安装场景，比如厂区围墙顶部、野外监测塔架侧边、民居屋顶等位置都可以部署。这类小型风力涡轮的实际用途并非大规模并网发电，而是作为离网型供电单元的核心部件，搭配储能模块后，可以为低功耗的监测传感器、照明设备、小型通讯中继设备提供持续的电力供应，在布线成本高、电网覆盖不到的区域，这类结构简单、可靠性高的风力涡轮相比其他供电方案有明显的优势。

　　从结构设计的角度看，整个模型的所有零部件都做了可装配性校验，没有出现干涉问题，各个配合面的公差设定符合常规机械加工的精度要求，不需要特殊的加工工艺即可完成零部件的生产制造，叶片部分如果采用复合材料模压工艺，可以实现批量快速生产，进一步降低制造成本。在做结构强度校核时，针对极端大风工况做了对应的结构冗余设计，当风速超过切出阈值时，叶片的气动外形会产生相应的气动阻尼，配合可选配的机械制动结构，可以避免转速过快导致的结构损坏，提升设备在复杂户外环境下的生存能力。另外，整个设备的维护点都集中在轮毂与基座位置，日常巡检只需要检查基座固定螺栓的紧固度、轮毂位置的运转异响即可，不需要频繁拆解结构，大幅降低后期的运维成本，适合长期无人值守的使用场景。
