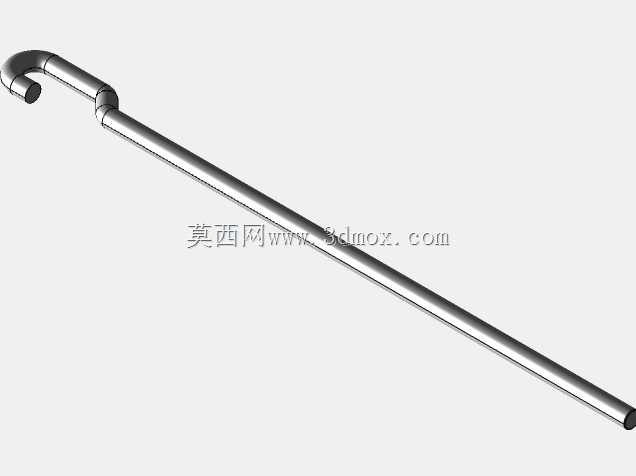

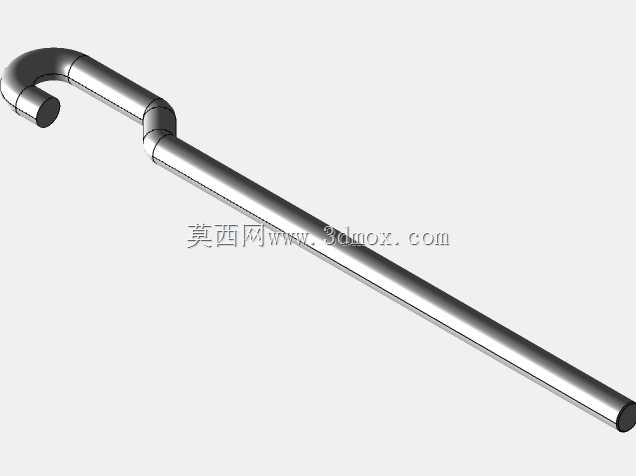

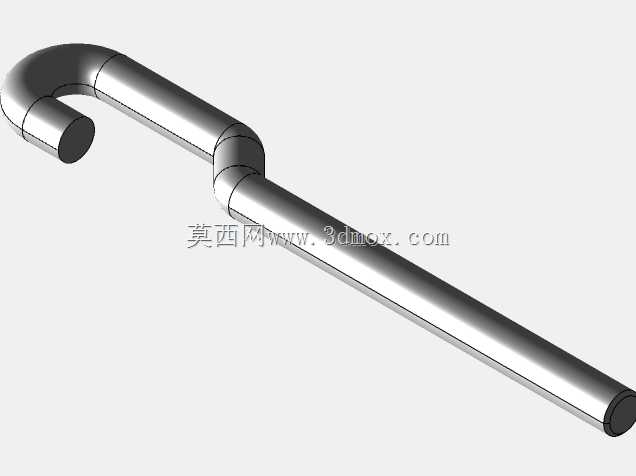

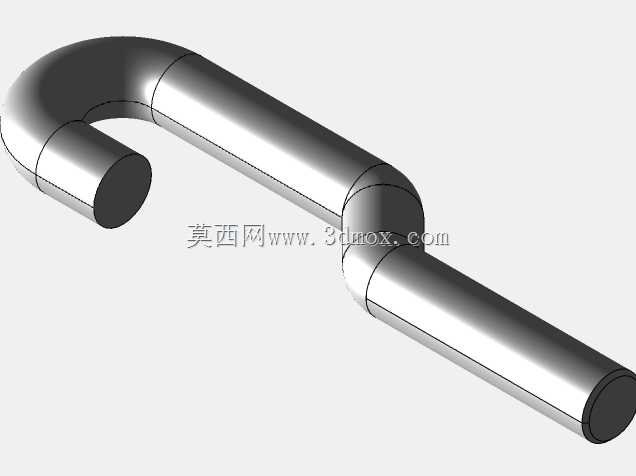

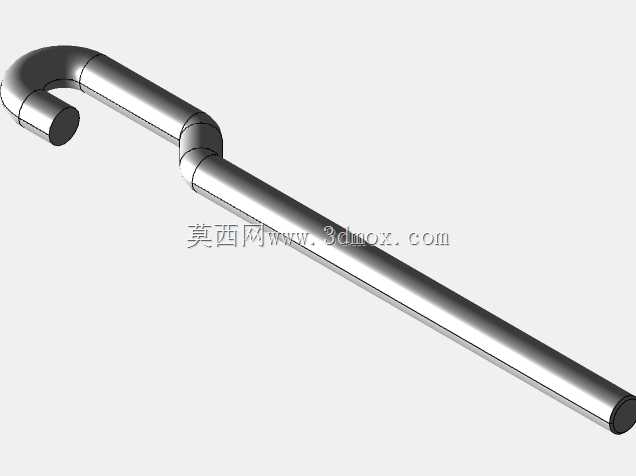

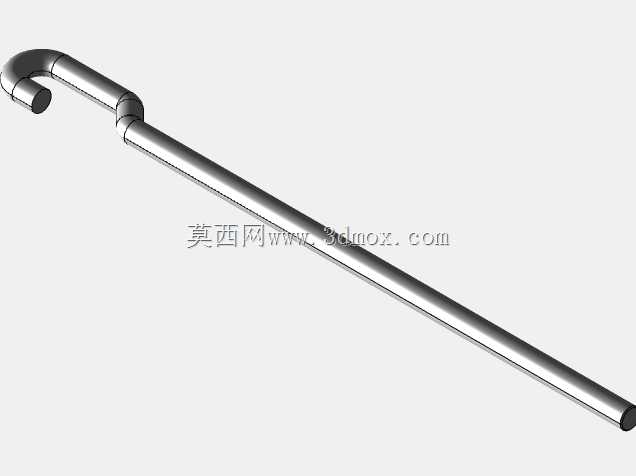

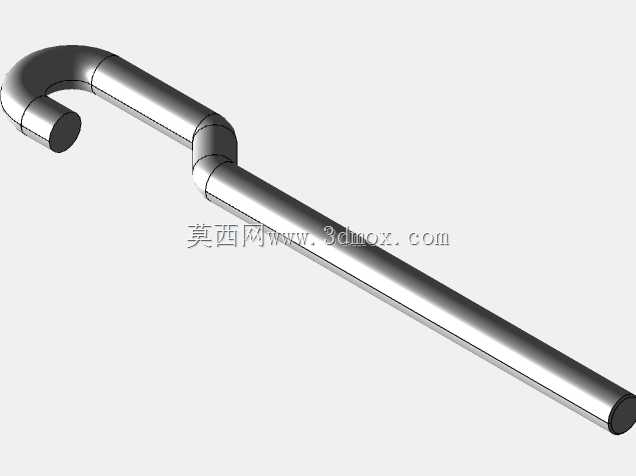

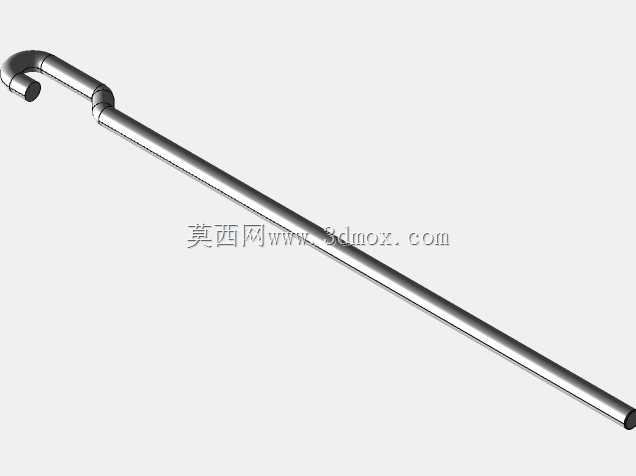

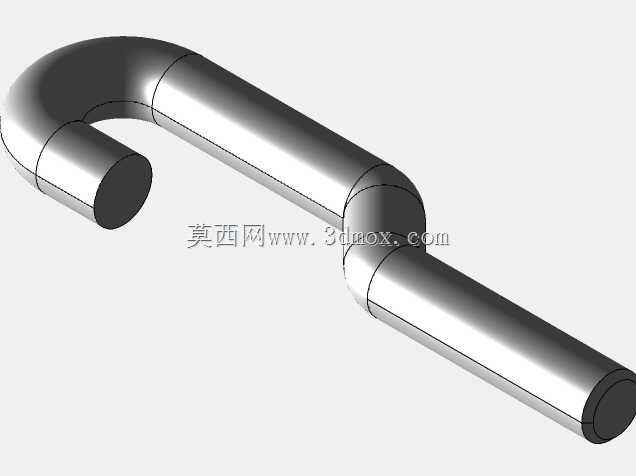

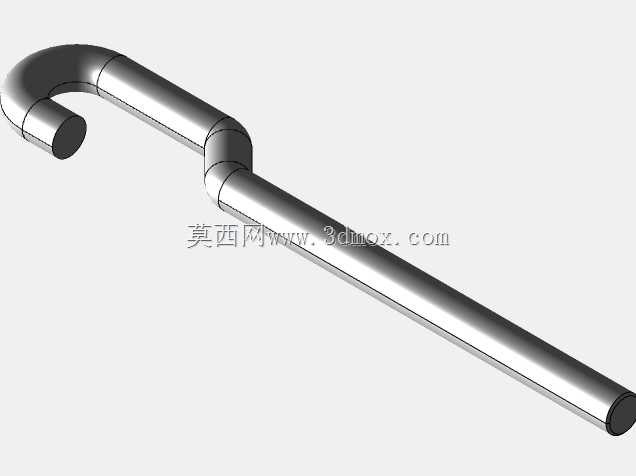

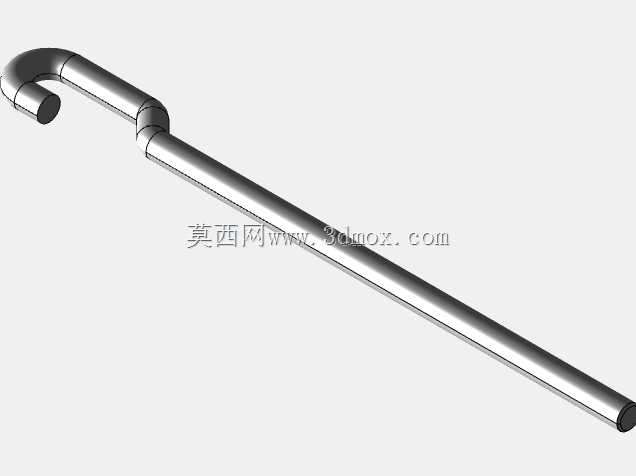

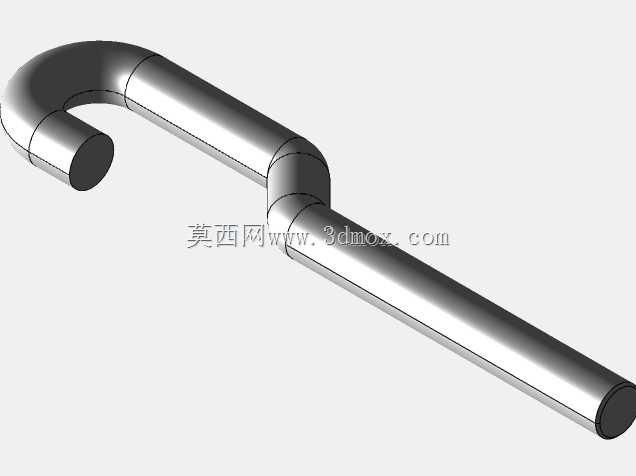

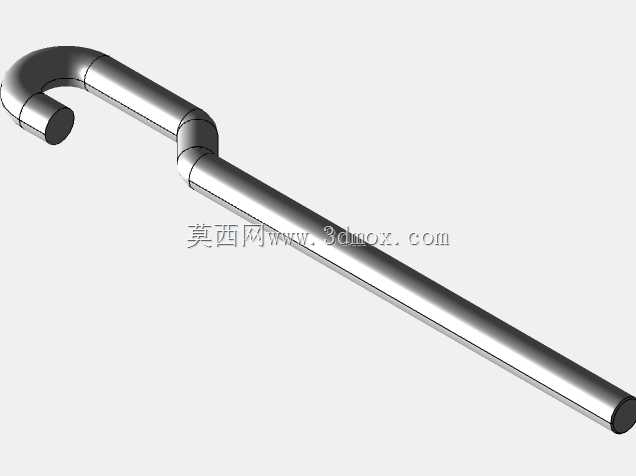

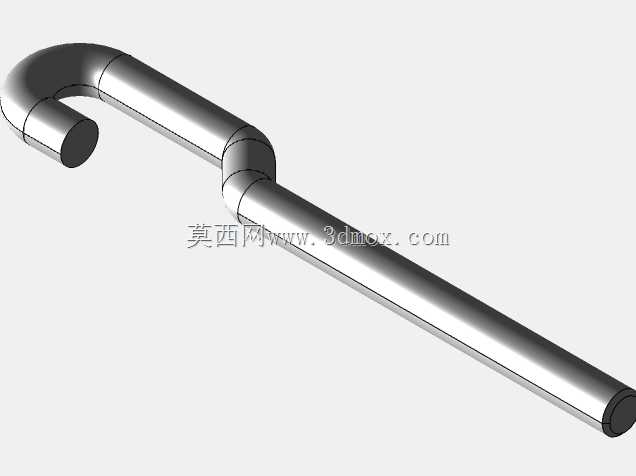

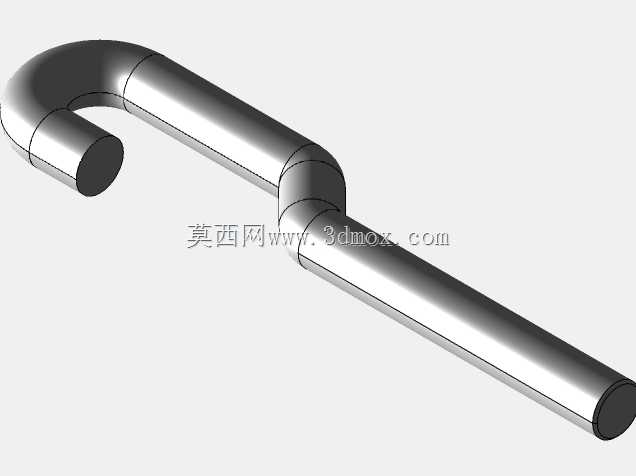

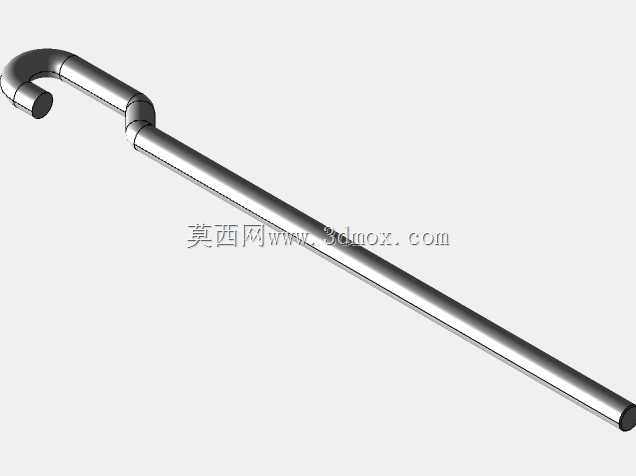

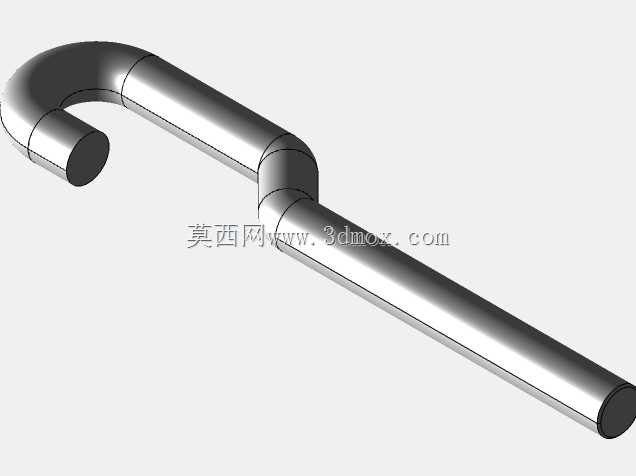

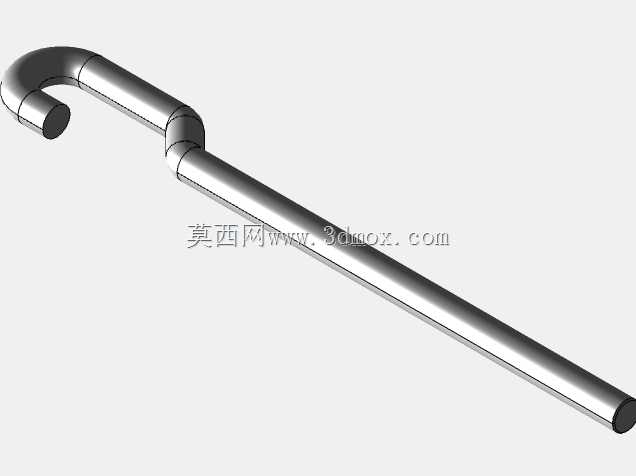

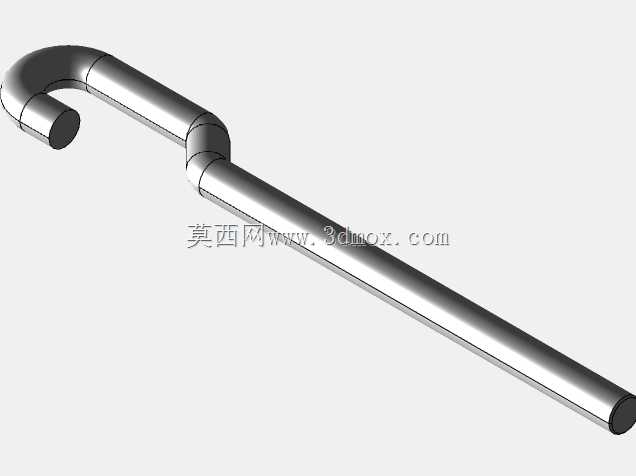

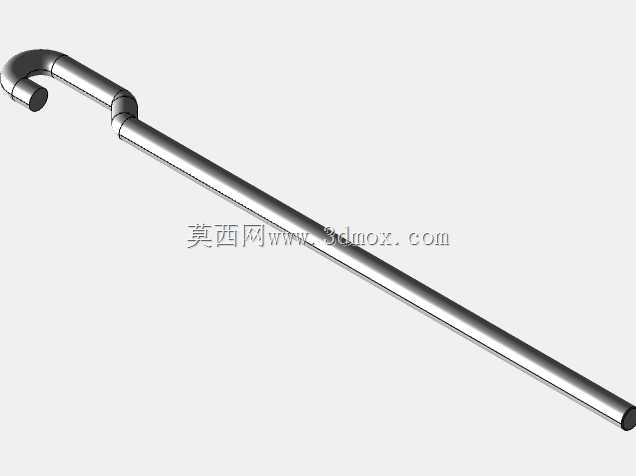

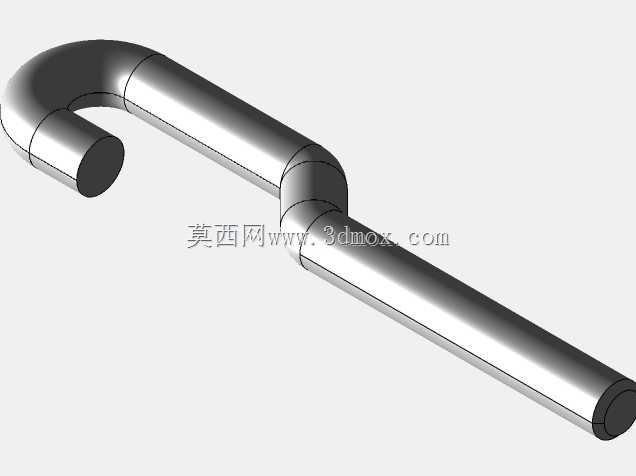

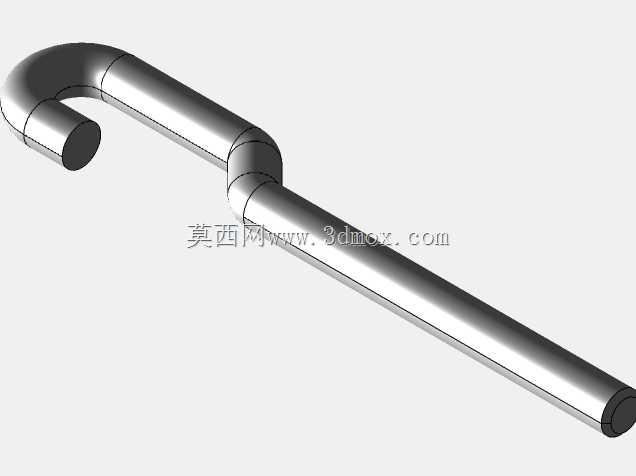

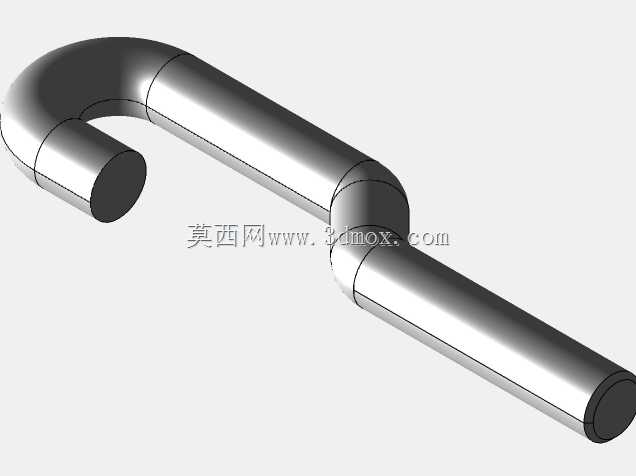

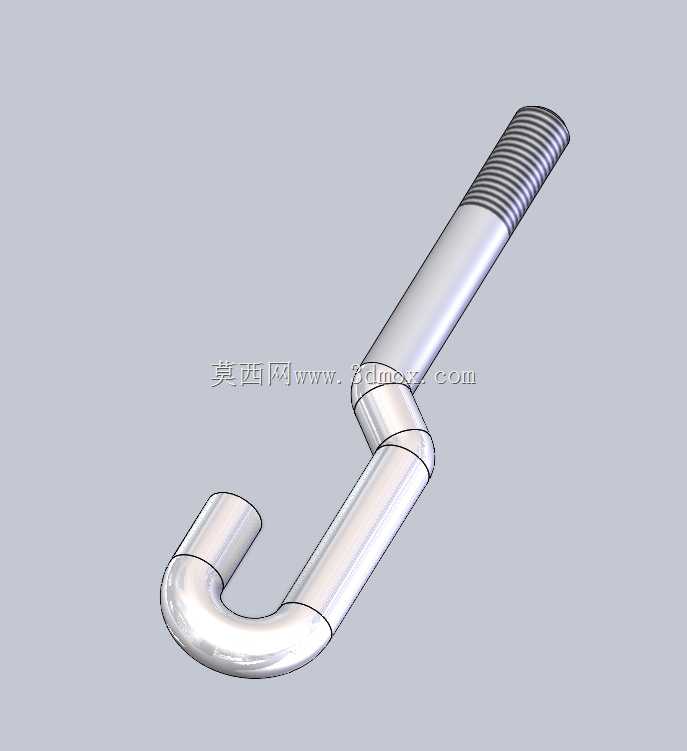

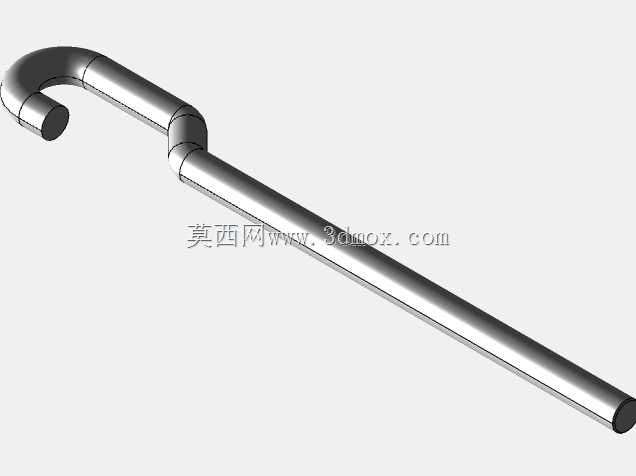

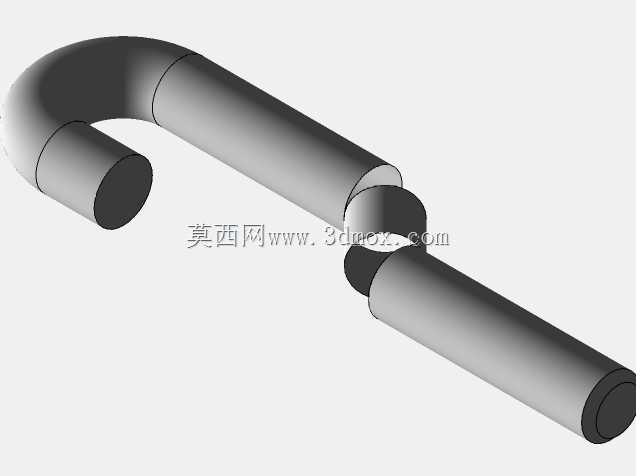

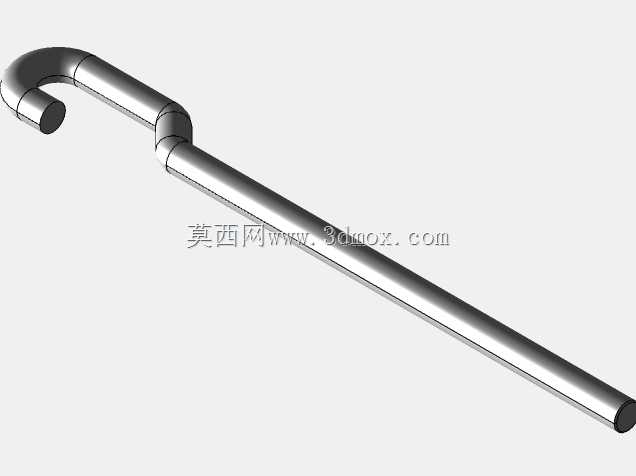

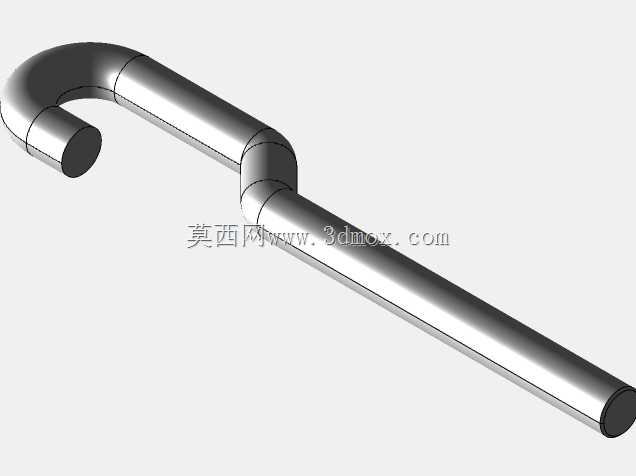

DIN529B型弯钩式混凝土地脚锚栓结构

　　这类弯钩式地脚锚栓多用于工业厂房重型设备基础、钢结构立柱承台、大型机床安装基座的预埋固定场景，区别于常规直杆锚栓，端部的90度弯钩结构可在混凝土浇筑凝固后形成极强的机械咬合抗力，避免设备运行振动过程中锚栓被轴向拔出。从结构设计逻辑来看，锚栓整体采用等直径圆钢弯折成型，弯钩段的弯折半径严格匹配对应规格的工艺要求，既不会因弯折半径过小造成杆体局部应力集中产生断裂隐患，也不会因半径过大导致预埋时占用过多承台内部钢筋排布空间。直杆段的长度可根据不同承台的混凝土浇筑厚度调整，外露段预留足够的螺纹长度，用于匹配设备底座安装孔厚度、平垫弹垫厚度以及双螺母锁紧的高度需求，安装时需保证锚栓外露螺纹部分无混凝土粘结，

　　避免后续螺母锁紧时出现螺纹咬合不畅的问题。在实际施工排布时，单台设备配套的多根锚栓需严格控制相对位置公差，弯钩的朝向需错开承台内部的主受力钢筋排布方向，弯钩端部可与底层钢筋网点焊临时固定，避免混凝土浇筑振捣过程中锚栓出现偏移倾斜。这类锚栓的抗拔承载力一方面来自杆体与混凝土之间的握裹摩擦力，更核心的是弯钩段嵌入混凝土深层后，设备运行产生的上拔载荷会通过弯钩传递给周边大体积混凝土，将集中载荷分散到整个承台结构中，相比膨胀螺栓类后锚固构件，预埋式弯钩锚栓的抗振动、抗冲击性能更优，适合长期承受交变载荷的重型设备固定场景。建模过程中需重点还原弯折处的平滑过渡特征，避免出现直角弯折的应力集中结构，同时杆体的同轴度、弯钩段的角度公差都要符合实际加工工艺要求，确保后续导出工程图时可直接用于下料加工参考。
