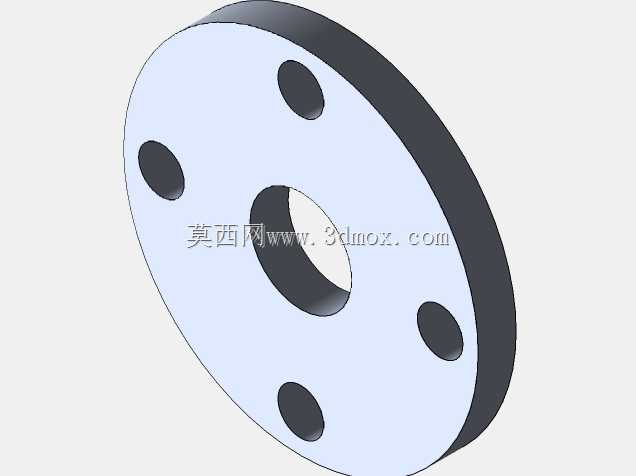

DN40 PN25压力等级凸面带颈法兰结构

　　在化工、市政给排水、热力输送、工业制程管路系统中，法兰是实现管段之间、管路与阀门/泵体/压力容器之间可拆卸刚性连接的核心承压部件，本次涉及的DN40公称通径、PN25公称压力规格法兰，适配外径48mm左右的中等口径输送管路，可承受最高2.5MPa的系统工作压力，覆盖绝大多数常规工业水、低压蒸汽、惰性气体、无强腐蚀性流体介质的输送工况。从结构设计逻辑来看，该法兰采用凸面密封面形式，密封面凸起高度约2mm，表面加工粗糙度控制在Ra3.2-6.3区间，可配合非金属垫片或金属缠绕垫片实现可靠密封，避免带压介质从连接面渗漏。法兰盘本体沿圆周均匀分布4个螺栓通孔，孔位分度圆直径严格匹配PN25压力等级的法兰尺寸规范，

　　螺栓孔直径适配M16规格的高强度连接螺栓，安装时可通过对角交替拧紧的方式，让密封面受力均匀，避免局部压溃垫片或法兰变形导致的密封失效。法兰中心通孔与对接管道通径保持一致，无缩径结构，可减少管路内部的流体阻力，避免介质在连接位置形成紊流、压降或杂质沉积。从安装边界来看，该法兰盘外径约150mm，厚度约20mm，安装时需在对接侧预留至少100mm的操作空间，方便螺栓穿装与扭矩扳手作业，法兰背面与管道焊接的端颈结构做了圆弧过渡处理，可降低焊接位置的应力集中，提升管路系统在压力波动、轻微振动工况下的结构强度。在实际选型应用中，该规格法兰常与同压力等级的闸阀、止回阀、Y型过滤器、管道视镜等管路附件配套使用，也可直接焊接在无缝钢管端部，

　　用于需要定期拆解维护的管路节点，比如设备进出口段、需要定期清理过滤元件的管段、介质流向可能调整的工艺段。建模过程中严格遵循管路附件的尺寸公差要求，螺栓孔的位置度公差控制在0.5mm以内，密封面的平面度公差不超过0.1mm，确保虚拟装配时可与标准管路组件完全适配，不会出现干涉、螺栓无法穿装、密封面错位等问题，可直接用于管路系统的三维布局设计、装配干涉校验、施工前的预制模拟。
