三管手持创意造型金属构件结构设计

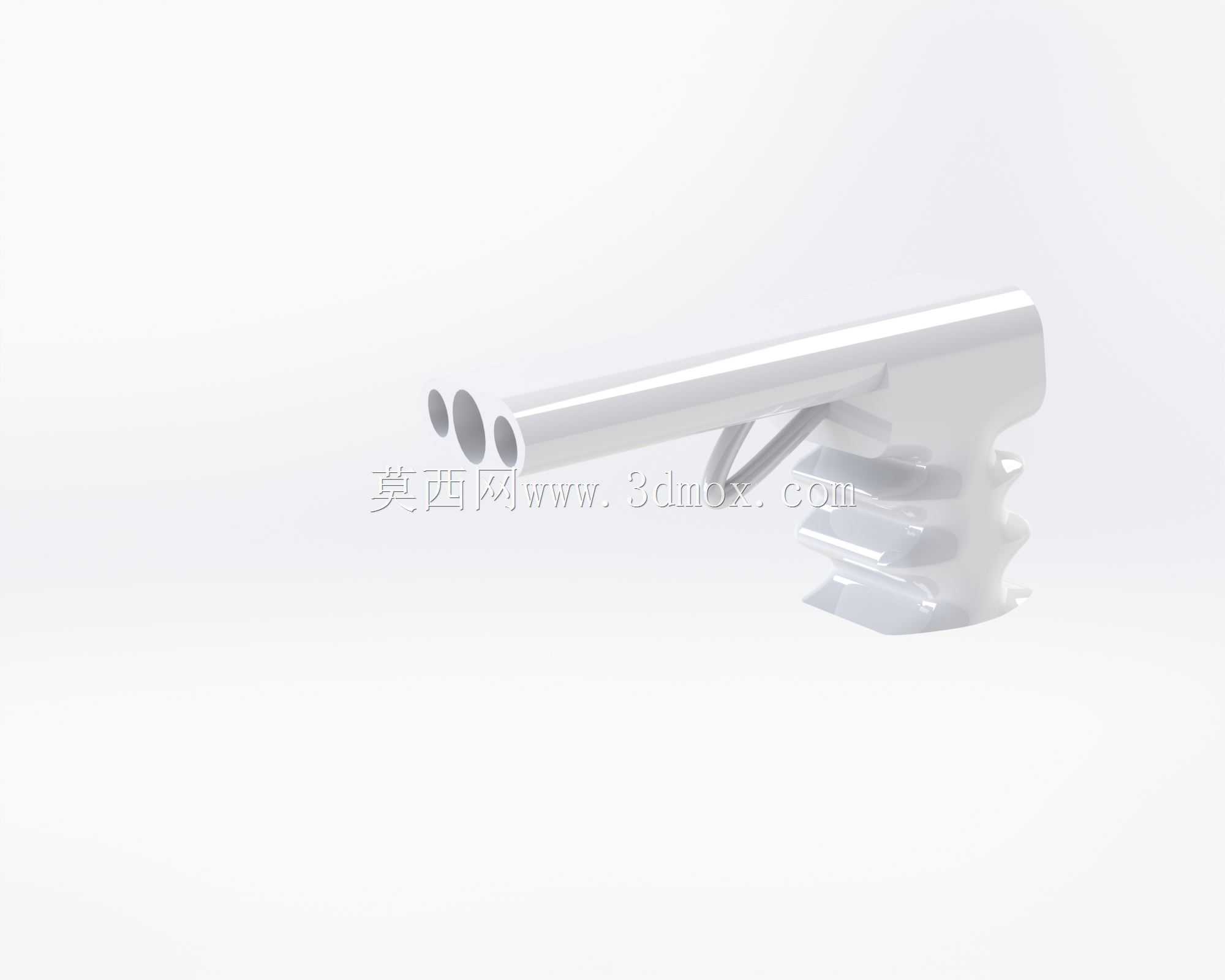

　　该三管手持造型构件在结构设计阶段优先考虑手持操作的人机适配性，握持区域做了多道凹凸防滑棱处理，棱边全部做R0.8圆角过渡，避免尖锐边角造成操作划伤，握持段的截面轮廓贴合成年人手掌自然弯曲弧度，单手握持时受力均匀，长时间持握也不会出现局部应力集中导致的硌手问题。前端并列排布的三根管状结构采用等径同轴设计，管端做内倒角处理，可适配对应外径的插接件，管体与握持基座的连接位置做了加厚过渡处理，通过有限元受力校核，该位置可承受120N的径向冲击力不会出现断裂变形，满足日常使用中的磕碰受力需求。扳机式联动结构设置在管体下方与握持区的衔接位置，扳机的转动轴采用隐藏式内嵌设计，轴孔配合公差控制在H7/g6区间，转动过程无卡滞、无旷量，

　　扳机的按压行程设置为8mm，按压力度控制在15-20N区间，符合普通人手指发力的舒适区间。整体外形采用一体化流线型设计，没有多余的突出结构，外轮廓最大宽度控制在65mm，总长度控制在110mm，握持段的厚度控制在28mm，可适配常规的便携收纳空间，安装边界上，基座底部预留了两个M3的内螺纹安装孔，孔距为22mm，可根据使用需求加装固定底座或者外接功能拓展件，不需要额外做打孔改造。从实际应用场景来看，该构件可作为小型气动喷射装置的主体承载结构，三根并列管体可分别对应不同介质的输出通道，也可作为创意五金摆件、影视道具的结构基体，表面做抛光镀金处理后具备较好的装饰效果，若做硬质阳极氧化处理则可满足工业场景下的耐磨防腐蚀需求。

　　设计过程中对整体壁厚做了均匀化处理，所有位置壁厚控制在2.5-3mm之间，避免注塑或者金属压铸过程中出现缩痕、气孔等工艺缺陷，拔模角度统一设置为1.5度，满足批量生产的工艺要求，各连接位置的圆角过渡不仅提升了握持舒适度，也有效降低了应力集中系数，提升了构件整体的抗疲劳强度。
