CA6140车床齿轮轴传动组件结构

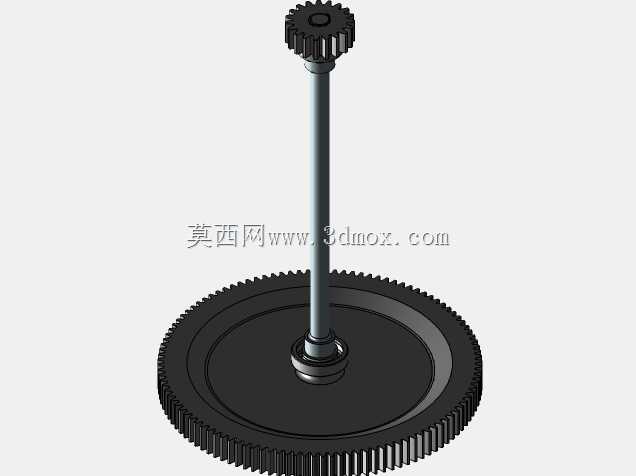

　　这套轴系传动结构是卧式车床主轴箱内的核心传动部件，主要承担主轴箱内不同转速档位的动力传递功能，在车床切削作业时，将电机输出的扭矩通过齿轮啮合传递至主轴，带动装夹在卡盘上的工件完成回转切削动作。从结构设计来看，组件采用同轴式布局，长轴上端加工小模数直齿圆柱齿轮，轴身中段设置轴承安装位，下端与大直径盘式齿轮通过过盈配合加键连接实现周向固定，轴承位的轴肩尺寸严格匹配深沟球轴承的内圈安装公差，保证轴系回转时的径向跳动控制在车床主轴箱的精度要求范围内，避免高速回转时出现振动、打齿等故障。设计过程中优先考虑了车床变速传动的载荷特性，大齿轮采用盘式结构降低整体转动惯量，减少换挡时的齿轮冲击，小齿轮与轴采用一体化加工工艺，

　　避免分体式键连接带来的应力集中问题，提升频繁正反转工况下的零件使用寿命。安装边界方面，轴的上下端轴承位分别对应主轴箱箱体的上下轴承孔，大齿轮的齿顶圆直径与相邻档位齿轮的中心距严格匹配CA6140车床的原有传动链参数，无需额外修改箱体结构即可直接替换原有同位置零件，适配普通卧式车床的主轴箱装配空间。实际应用场景中，这类轴系组件除了用于普通车床的主轴变速传动，也可作为通用减速传动装置的中间轴部件，适配中小载荷下的定比传动需求，齿轮的模数、压力角参数均采用国标通用机械传动标准，零件的加工工艺性良好，轴身的退刀槽、圆角过渡均符合金属切削加工的工艺要求，无需特殊定制刀具即可完成车削、滚齿、磨削等全工序加工。轴系的轴向固定采用轴肩加轴承端盖的常规结构，装配时可通过端盖处的调整垫片控制轴承的预紧量，保证齿轮啮合侧隙处于合理区间，既避免侧隙过大导致的传动回差，也防止侧隙过小造成的齿轮磨损加剧、运转发热等问题。
