10与12mm规格双头梅花扳手结构设计

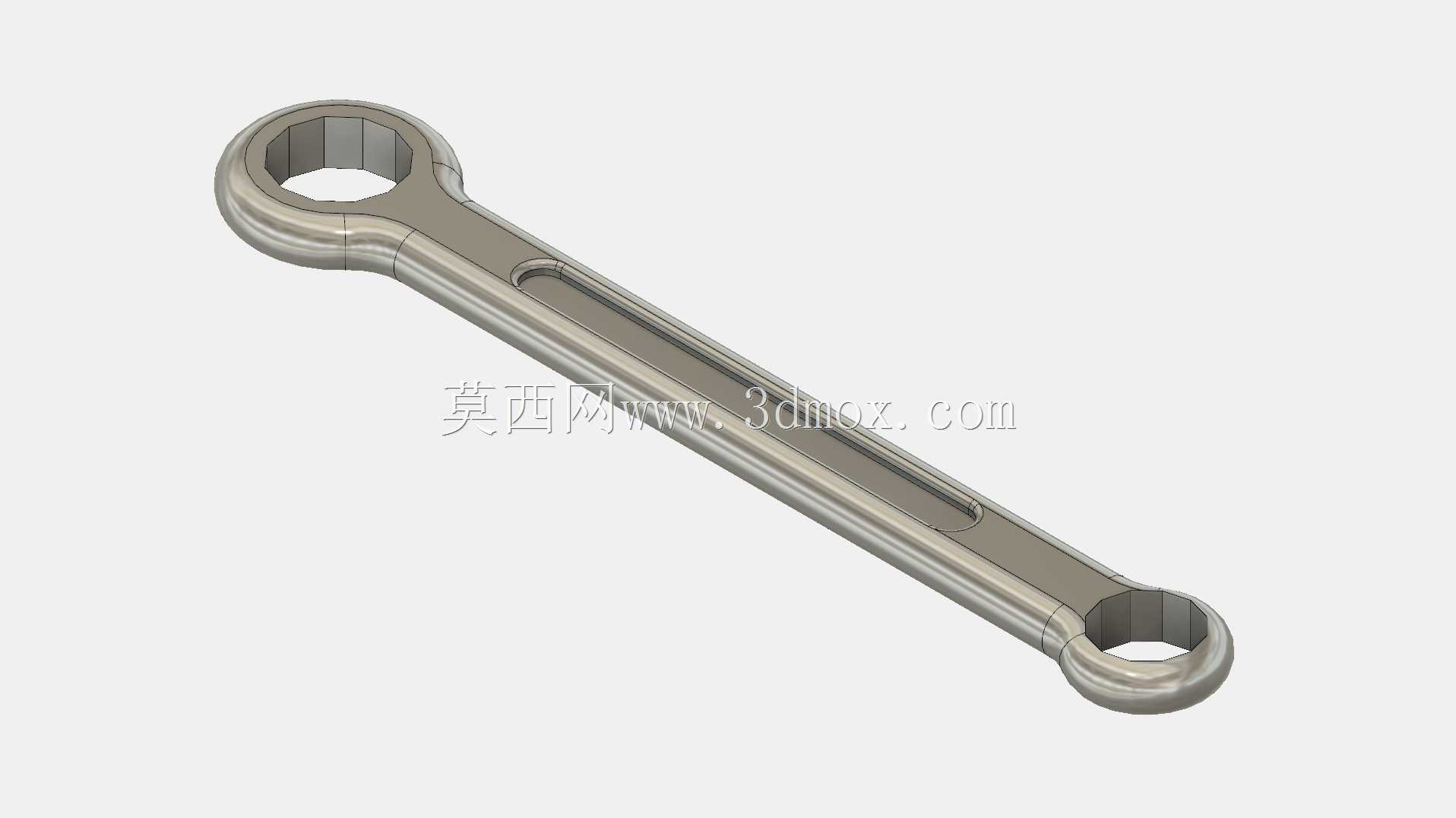

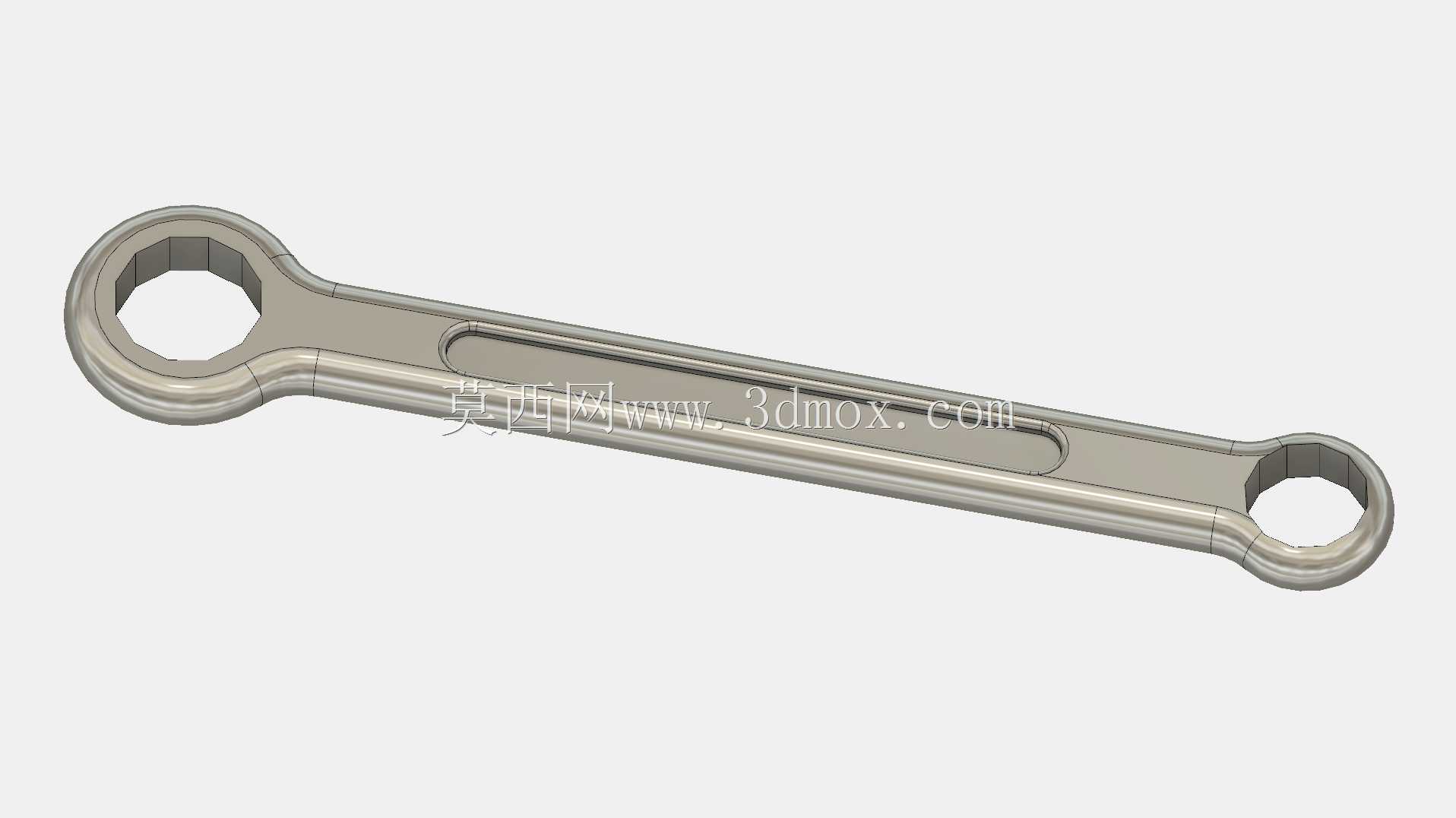

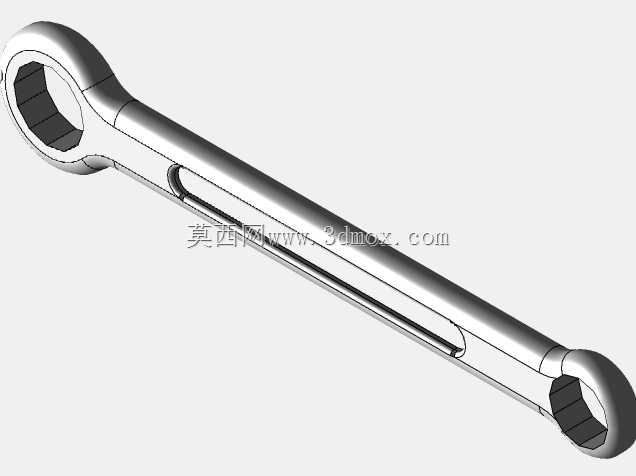

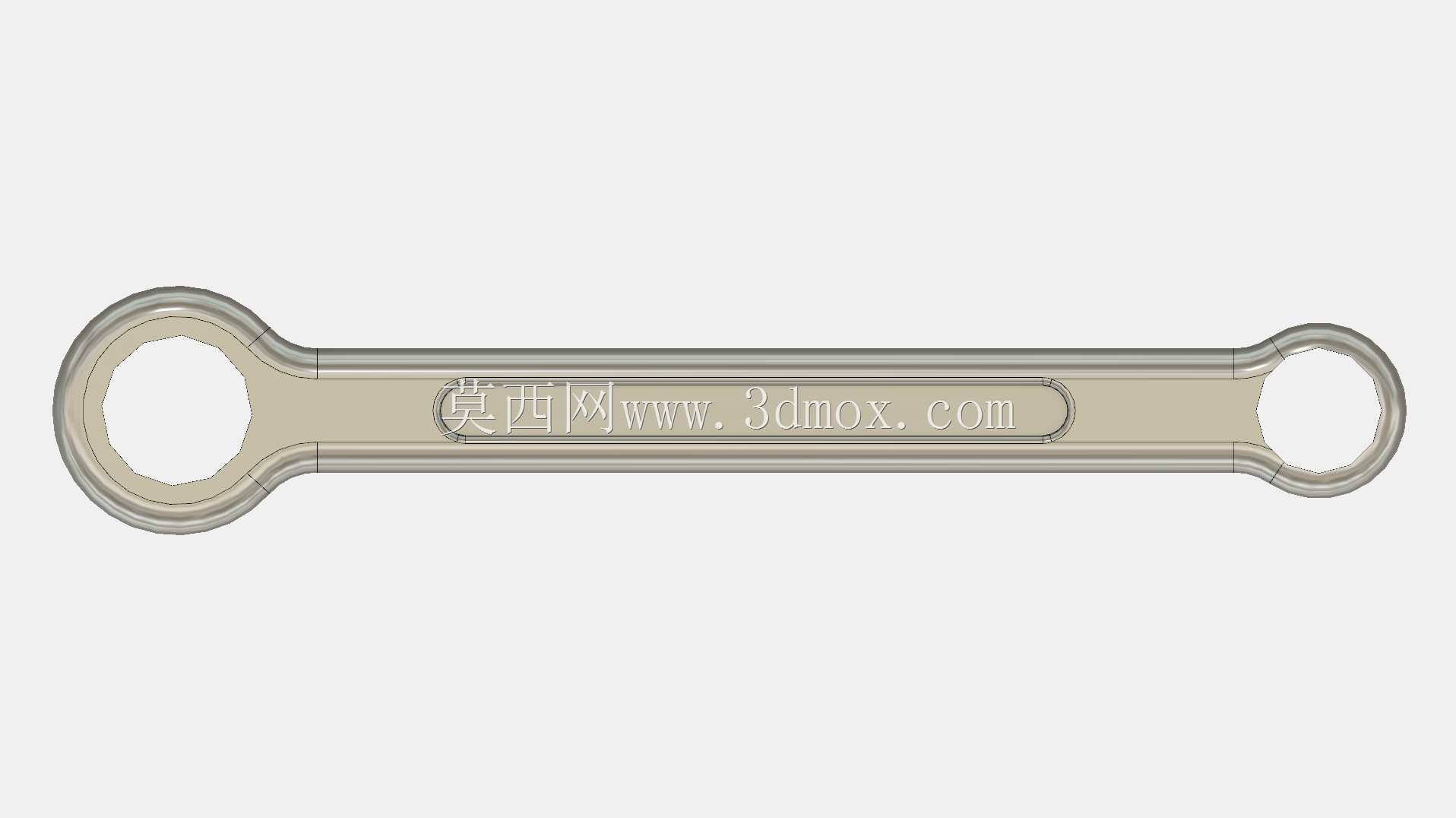

　　在设备装配、机床维保、五金拆装等一线作业场景里，双头梅花扳手是拆装六角头螺栓、螺母的高频手动工具，相比开口扳手，其梅花端的环向全包结构能完全贴合紧固件的六个受力面，施力时不会出现打滑滑脱的问题，尤其适合空间受限、需要大扭矩紧固的工位，能有效避免紧固件棱角被磨圆导致的拆装失效。这款适配10mm、12mm两种常用紧固件规格的双头梅花扳手，在结构设计上充分考虑了手动工具的实际使用需求。扳手整体采用长杆式对称布局，两端分别为对应规格的梅花工作端，梅花内孔采用标准12角齿形设计，既可以适配常规六角头紧固件，也能满足部分12角头紧固件的拆装需求，齿形的受力面做了等强度圆弧过渡，避免应力集中导致的齿部崩裂。杆身部分没有采用等厚度实心结构，

　　而是在中间区域设计了长条形减重凹槽，在保证杆身抗扭强度的前提下，尽可能降低工具整体重量，减少长时间手持作业的疲劳感；杆身的边缘全部做了圆弧倒角处理，没有尖锐棱角，握持时不会硌手，也能避免工具磕碰造成的工件表面划伤。从尺寸边界来看，扳手的整体长度经过扭矩匹配计算，既保证手动施力时能达到对应规格紧固件要求的拧紧力矩，又不会因为力臂过长导致拧力过载损坏紧固件；两端梅花头的外径做了收窄设计，能伸入部分沉孔、狭窄装配空间内完成紧固件操作，不会因为头部尺寸过大出现干涉问题。设计过程中优先保证工作端的受力强度，梅花头与杆身的衔接位置做了加宽圆弧过渡，这个位置是扳手承受扭矩时的应力集中区，过渡圆弧的曲率经过反复校核，能将工作时的应力均匀分散到杆身，

　　避免长期使用后出现衔接处断裂的问题。杆身的截面采用工字形优化思路，上下表面保留足够的厚度承受弯曲应力，中间挖槽减重，相比实心杆身，重量降低近三成的同时，抗扭、抗弯性能几乎没有损失，兼顾了工具的强度与便携性。在实际使用场景中，这款双头扳手可以覆盖日常设备维保里最常见的两种紧固件规格，作业时不需要频繁更换工具，能有效提升拆装效率；梅花端的全包结构即使遇到紧固件棱角有轻微磨损的情况，也能稳定咬合，不会像开口扳手那样容易滑脱，适合在车间装配线、设备维修班组、五金加工等场景作为常备手动工具使用，其结构尺寸完全符合手动工具的人机工程要求，握持施力时力线与杆身重合，不会出现偏载导致的扳手歪斜问题。
