CA6140车床用异形挂钩连接组件

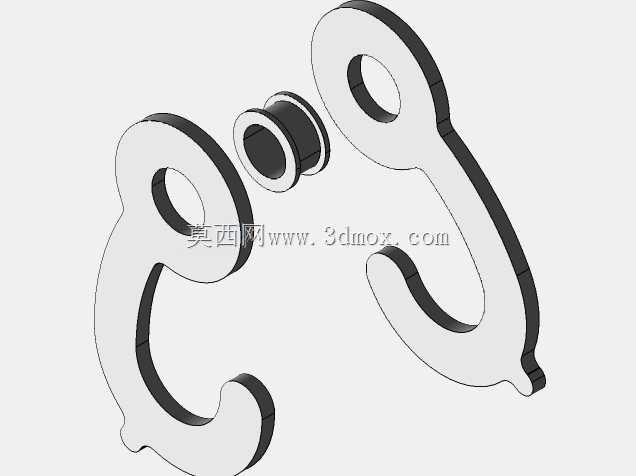

　　这套异形挂钩连接组件，是CA6140普通车床配套的附属连接件，主要用于车床操作侧的辅助管线、小型工具挂装点位的结构支撑，也可适配同规格卧式车床的外置防护栏、冷却管路旁的挂载结构使用。从结构设计来看，组件采用对称式双挂钩主体搭配中间衬套的组合形式，两个挂钩主体采用等厚板材冲压成型后做边缘倒角处理，避免安装使用过程中出现锐边割伤操作人员、刮损挂载管线外层防护的问题，挂钩的弯折弧度经过反复校核，既保证挂载时的卡入深度足够，不会因为车床运行的振动出现挂载物件脱落的情况，又能让操作人员取放工具、梳理管线时不需要额外施力就能完成操作。中间的衬套采用台阶式轴套结构，安装时衬套穿入两个挂钩主体的同轴安装孔内，衬套的台阶面分别贴合两个挂钩的内侧端面，

　　既可以保证两个挂钩的安装间距保持固定，不会因为长期挂载受力出现间距偏移、结构歪斜的问题，也能作为安装轴的滑动衬层，减少挂钩转动时与安装销轴之间的磨损，延长整套组件的使用寿命。在安装边界上，挂钩主体的外轮廓最大宽度控制在120mm以内，安装孔的同轴度公差控制在0.02mm范围内，衬套的总长度与两个挂钩的安装间距完全匹配，安装时只需要将衬套压入两侧挂钩的安装孔，再穿入对应规格的安装销轴，配合轴端挡圈就可以完成固定，不需要额外做焊接、粘接等不可逆加工，后期维护更换时只需要拔出销轴就能完成整套组件的拆卸替换。设计过程中特意将挂钩的承重段做了等强度加厚处理，挂载点的承重能力可以满足5kg以内的工具、管线挂载需求，

　　完全覆盖普通车床日常操作时的辅助挂载需要，同时挂钩末端做了小幅度的向内收边结构，即使车床在主轴高速启停、换向产生振动的工况下，挂载的物件也不会从挂钩开口端滑出。衬套的内孔粗糙度控制在Ra1.6，与安装销轴的配合间隙控制在0.03-0.05mm之间，既保证挂钩可以根据挂载需求小幅度调整角度，又不会因为间隙过大出现晃动异响、挂载位置偏移的问题。整套组件的结构没有复杂的异形曲面，所有加工面都可以通过普通车床、铣床完成加工，不需要特殊的定制刀具，加工成本低，适配性强，除了CA6140车床之外，也可以经过简单的尺寸调整后适配其他型号的卧式车床、钻床等通用机加工设备的辅助挂载点位。
