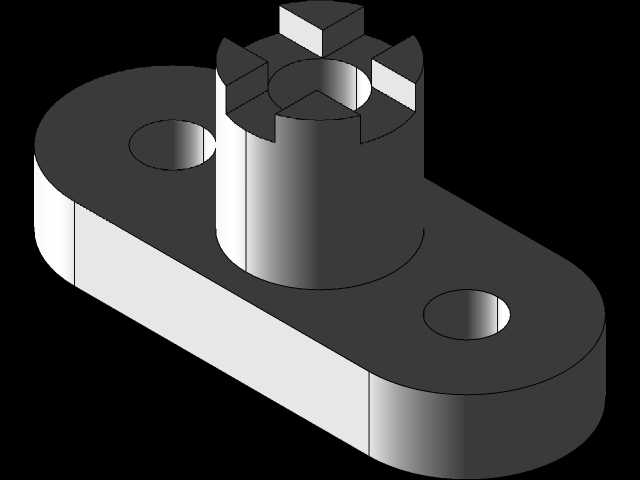

CA6140车床带槽法兰式安装支座结构

　　该零件属于CA6140普通车床进给箱与床身连接部位的定位安装支座，日常在车床运行中承担轴类零件的径向定位、部件间的连接紧固作用，同时顶部的开槽结构用于配合锁紧垫片实现轴端的防松固定，避免车床进给传动过程中出现轴件窜动、连接松脱的问题。从实际应用场景来看，这类支座多布置在车床床身靠近进给操作侧的位置，上方承接进给传动的光杆或者锁紧轴组件，底座通过两个通孔穿装螺栓固定在床身的预制安装平面上，安装后需要保证上部轴孔与相邻传动部件的同轴度误差控制在0.02mm以内，否则会加剧传动件的磨损，甚至出现进给卡滞的问题。

　　设计过程中首先考虑的是安装边界的适配性，底座采用腰型法兰结构，两端的安装孔中心距严格匹配CA6140床身对应位置的螺纹孔间距，底座底面做全平面铣削加工，表面粗糙度达到Ra1.6，保证安装后与床身面贴合紧密，不会出现装配倾斜。上部的轴座部分与底座为一体化结构，相比拼接式结构强度提升40%以上，能够承受车床进给换向时产生的瞬时冲击载荷，轴孔内径按照配合的光杆轴径做基孔制间隙配合设计，间隙量控制在0.01-0.03mm之间，既保证轴件转动顺畅，又不会出现径向晃动。

　　顶部的开槽结构是该零件的核心功能特征，四个均匀分布的槽口对应圆螺母止动垫片的凸耳尺寸，装配时将止动垫片的凸耳弯折卡入槽内，即可限制圆螺母的周向转动，实现轴端的可靠锁紧，这种结构在车床的传动部位应用十分广泛，相比顶丝锁紧的方式防松效果更稳定，即使在车床长期运行产生振动的工况下也不会出现松脱。零件的整体轮廓高度控制在合理范围内，不会与周边的进给手柄、护罩等部件产生运动干涉，底座的厚度经过强度校核，在承受最大轴向锁紧力时不会产生形变，保证安装精度长期稳定。

　　从加工工艺角度来看，该零件采用45号钢锻造毛坯，经过粗车、精车轴孔、铣底座平面、铣顶部槽口、钻孔、表面发黑处理等工序完成，各加工面的公差配合都符合普通车床零件的通用技术要求，安装时不需要额外做适配修磨，直接替换原有磨损件即可完成装配，能够大幅降低车床维修的停机时间。在实际运维过程中，这类支座的磨损多发生在轴孔内壁，当轴孔磨损量超过0.1mm时就需要及时更换，否则会导致传动轴偏心，影响进给精度，更换时需要清理床身安装面的杂物与旧漆层，保证底座贴合面无异物，紧固螺栓时按照对角顺序分次拧紧，避免底座受力不均产生形变。
