石油天然气项目用25吨立式搅拌设备

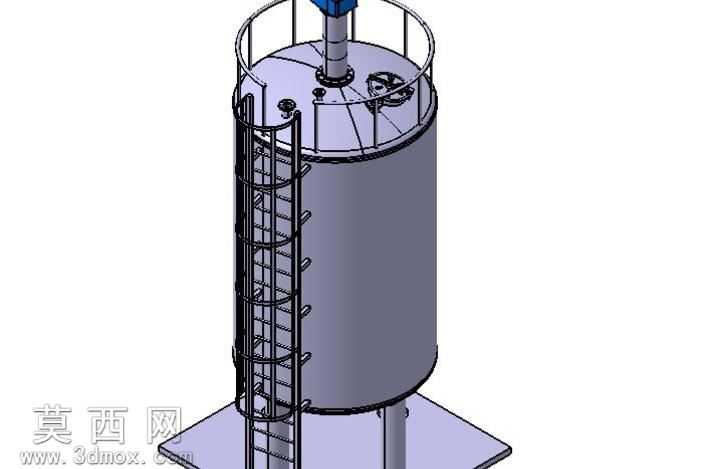

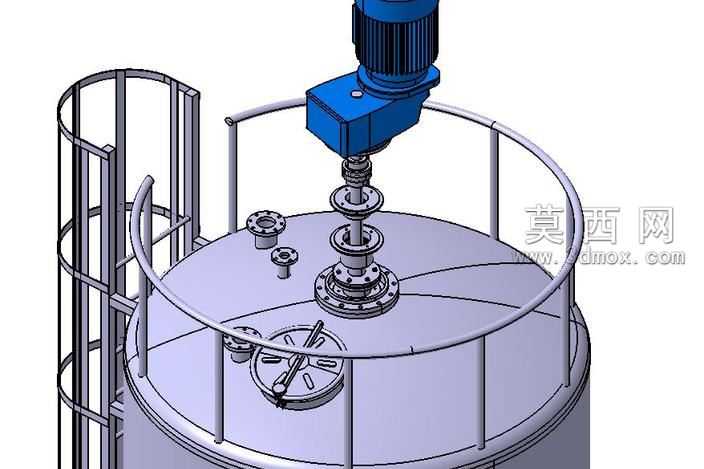

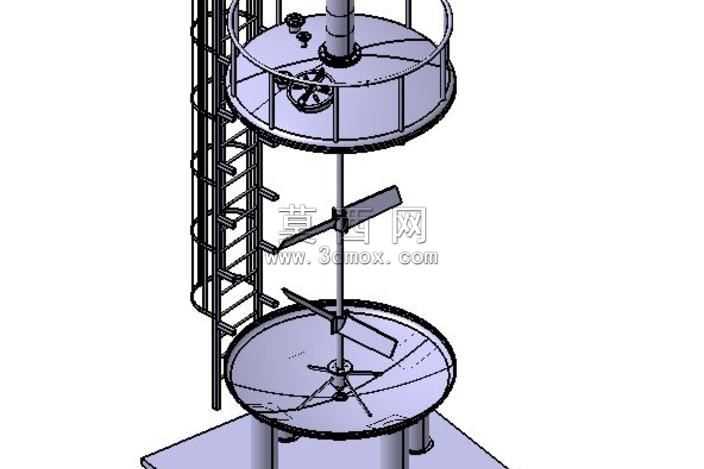

该三维模型为应用于石油天然气项目场景的25吨立式搅拌设备，整体采用立式圆柱罐体结构设计，建模过程中严格遵循工业设备的实际尺寸比例，完整还原了设备的全部功能结构。模型主体为立式圆柱搅拌罐体，罐体底部设置方形安装底座，通过多根支撑立柱将罐体抬升，预留出底部出料及管线安装的操作空间；罐体顶部设置圆形操作平台，平台外围加装安全防护护栏，配套直爬梯从地面延伸至顶部平台，爬梯外侧设置护笼结构，完全符合工业设备的安全设计规范。罐体顶部预留搅拌轴安装位、人孔、观察口以及工艺接管接口，搅拌轴从罐体顶部垂直伸入罐体内部，顶部预留驱动装置安装位，可适配对应的减速驱动组件。建模阶段采用参数化建模方式，对罐体壁厚、爬梯踏步间距、护栏高度、支撑立柱规格等细节均做了精准还原，各部件之间的装配关系清晰，无干涉错位问题。材质渲染上，罐体主体采用哑光金属钢材材质，还原工业碳钢设备的真实质感，爬梯、护栏等部件做了统一的金属质感处理，底座部分做了厚重的金属承重质感表现，整体渲染效果贴近真实工业设备的外观状态。设计思路围绕石油天然气领域的物料搅拌工况展开，25吨的大容量设计可满足大批量物料的混合搅拌需求，立式结构占地面积小，顶部操作平台的设计方便工作人员进行设备检修、部件更换以及日常操作，护笼爬梯的设计充分考虑了高空作业的安全需求，整体结构兼顾了大容量搅拌的功能需求与工业场景下的操作安全性、安装便捷性，各附属结构的布局合理，符合石油天然气项目中相关搅拌设备的设计规范与使用要求。
