轮式混凝土物料筛分搅拌设备结构

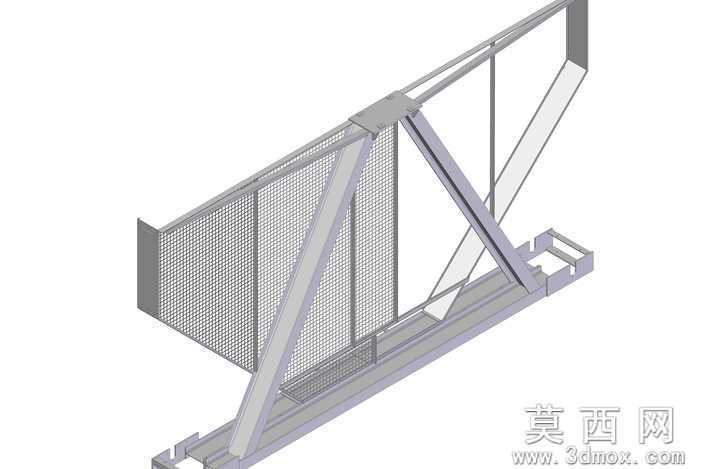

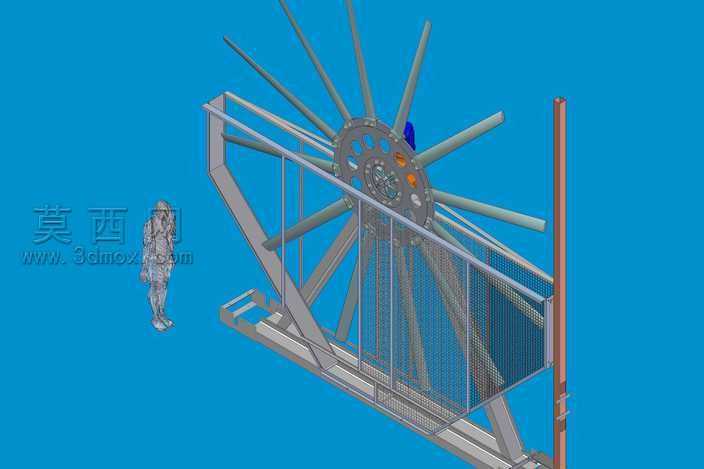

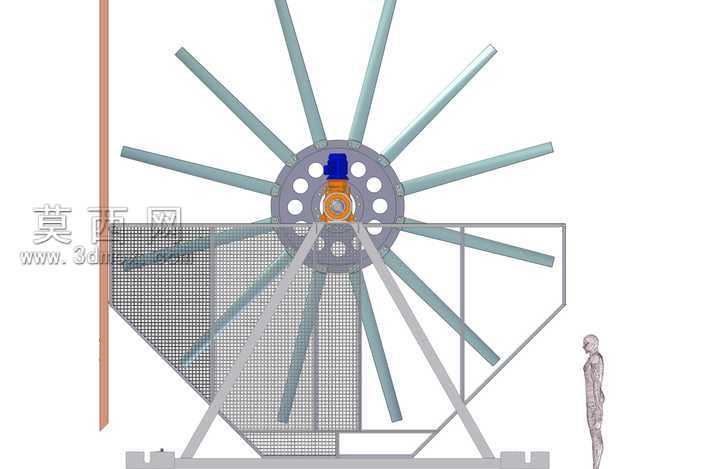

本模型采用三维参数化建模方式完成整体结构搭建，首先以中心轮毂组件作为核心基准，通过圆周阵列特征生成多根均匀排布的轮辐支撑结构，每根轮辐的截面尺寸、伸出长度均经过参数校准，保证轮体转动时的动平衡性能，轮毂中心预留了动力输入轴的装配位，配套设计了轴套、键槽等连接结构，可匹配常规减速动力输出端的安装尺寸。轮体下方配套设计了倾斜式筛分料斗结构，料斗侧壁采用网格状筛面设计，建模时通过阵列排布的细密网格单元模拟筛分网面，筛面的倾斜角度经过反复调整，可在轮体拨料过程中让符合粒径要求的混凝土拌合料、砖料原料透过筛网落入下方接料区域，大粒径结块物料则沿筛面滑出至废料收集区。料斗两侧设计了三角形斜向支撑框架，采用型材截面的拉伸特征完成支撑构件建模，支撑构件与料斗侧壁、底部安装基面的连接位置均做了加强筋结构处理，保证设备工作时的结构稳定性，避免轮体转动拨料产生的振动导致结构变形。模型还配套设计了侧边竖向挡料板结构，挡料板与轮体边缘预留了合理的装配间隙，既可以避免物料在拨送过程中从侧边飞溅，又不会干涉轮体的正常转动。材质渲染阶段，轮辐构件采用哑光金属漆材质模拟钢制构件的表面质感，轮毂中心的传动部件做了分色处理，区分出轴套、紧固件等不同零件，筛网部分采用半通透的金属网材质，还原真实筛面的视觉效果，支撑框架采用工业灰涂装材质，侧边挡料板采用棕红色防锈漆材质，整体配色贴合工业施工设备的常规涂装风格。设计过程中重点考量了设备的作业逻辑，轮体转动时轮辐可将料堆中的物料持续拨送至筛面位置，配合筛面的振动（本模型预留了振动组件的安装位）完成物料的筛分与初步拌合，可适配混凝土原料预处理、制砖原料筛分等多类工业作业场景，各部件之间的装配关系清晰，所有连接位置均预留了螺栓安装孔位，可直接用于后续的工程出图、样机加工参考，模型中还加入了标准人体参考模型，可直观呈现设备的整体尺寸比例，方便使用者快速判断设备的占地空间与作业覆盖范围。
