双层仓储货架承载机架结构设计

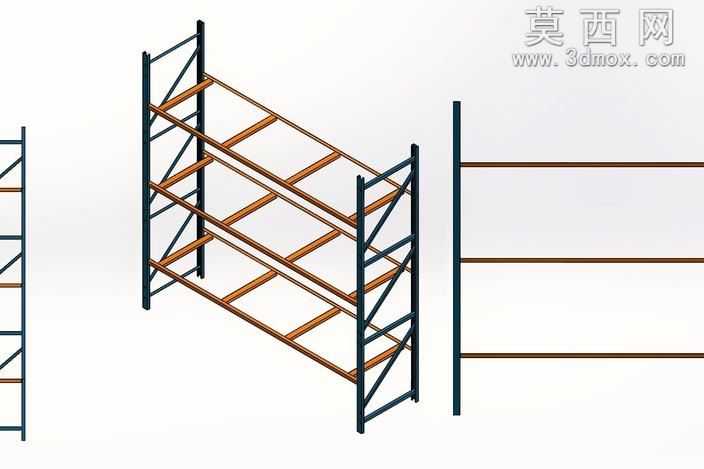

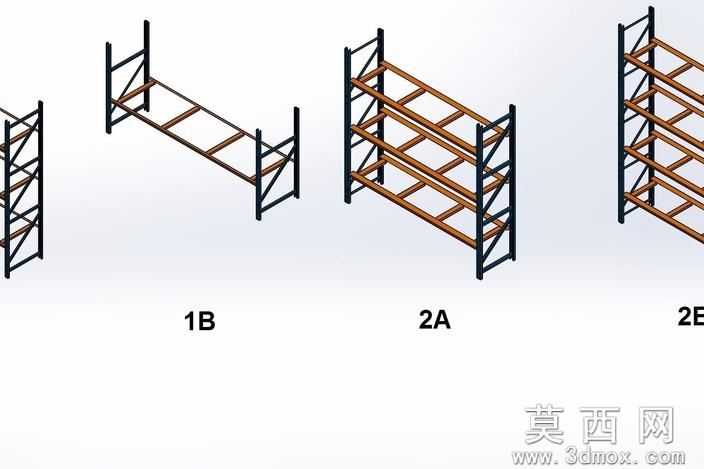

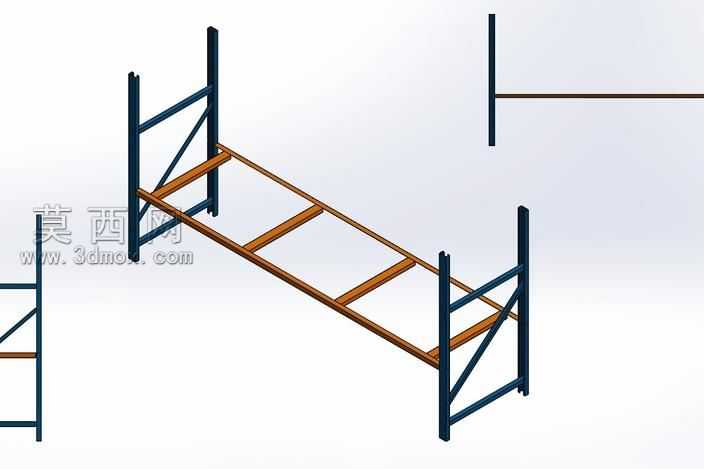

本模型采用SolidWorks进行全参数化三维建模，整体遵循模块化可拆装的仓储货架设计逻辑，建模过程中先完成基准面与基准轴的搭建，依次绘制立柱、横梁、横撑、斜向加强筋的独立零件，再通过配合约束完成总装配，所有零件均保留完整的建模特征树，可根据实际仓储承重需求快速调整型材规格、层间距、整体长宽高参数，适配不同尺寸的仓储空间使用场景。渲染阶段采用哑光工业金属材质，对立柱部分赋予深蓝色喷塑金属质感，还原仓储货架常规的表面喷塑防锈工艺效果，对层板横梁部分赋予棕黄色金属质感，区分不同结构部件的功能分区，渲染时添加柔和的环境漫反射光，清晰呈现各部件的连接位置与结构细节，无过度光影特效干扰结构展示。结构设计上，两侧立柱采用C型冷弯型钢截面，搭配交叉斜撑形成稳定的三角受力结构，有效抵消货架满载时的侧向扭力，避免立柱出现侧向形变；中间承载层采用多根平行横梁搭配横向连接筋的排布方式，横梁与立柱采用插接式无螺栓连接结构，既保证组装拆卸的便捷性，又能均匀分散层板上放置货物的重力，避免局部应力集中导致横梁弯折；立柱底部预留标准安装孔位，可搭配地脚螺栓与地面固定，进一步提升高位货架的整体稳定性，防止满载时出现倾覆风险。设计思路围绕实用型仓储置物需求展开，摒弃冗余装饰结构，所有部件均服务于承重与拆装便捷性，整体结构简单可靠，零部件通用化程度高，可直接用于轻型仓储货架的生产参考，也可作为同类钢结构机架设计的结构参考模板，模型装配过程中已完成干涉检查，所有部件无配合冲突，可直接生成工程图用于下料加工。
