CA6140车床主轴带轮齿轮传动组件结构

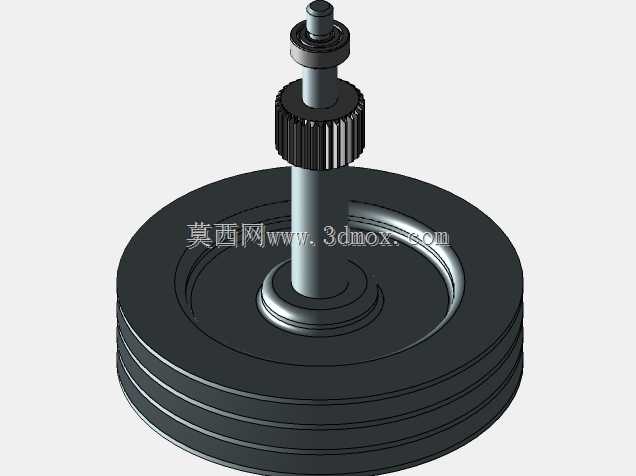

　　这套传动组件是卧式车床主轴传动链的核心组成部分，承担着将电机输出动力传递至主轴、实现不同转速档位切换的关键作用。在实际车床运行过程中，电机输出的扭矩首先通过多楔带传递到组件最下方的带轮结构，带轮与主轴采用过盈配合加平键的连接方式，保证大扭矩传递过程中不会出现相对滑移，带轮外侧设置的多道环形槽适配标准V型带或多楔带，可有效降低传动过程中的打滑概率，提升动力传递效率。带轮上方的圆柱直齿轮是主轴变速机构的关键啮合件，与主轴箱内的滑移齿轮组配合，通过不同齿数齿轮的啮合组合，实现主轴不同转速的输出，齿轮的齿向、齿形参数均按照普通车床传动精度要求设计，齿部经过调质处理，可承受长期交变载荷下的冲击与磨损。中间的阶梯轴结构是整个组件的承载基体，

　　轴段直径按照受力分布做阶梯变化，安装轴承的轴段加工有高精度配合面，轴肩位置严格按照轴承安装的定位要求设计高度，既保证轴承内圈的轴向定位可靠，又不会过高导致轴承拆卸困难。轴的顶端设置有轴承安装位与锁紧结构，配套的滚动轴承可承受传动过程中的径向力与部分轴向力，顶端的锁紧螺母可调整轴承的预紧间隙，避免主轴高速运转时出现窜动，影响加工工件的表面粗糙度与尺寸精度。从安装边界来看，整个组件的轴向安装尺寸完全适配CA6140车床主轴箱的内部腔体空间，带轮的外圆直径不会与主轴箱内壁发生干涉，齿轮的分度圆直径与啮合中心距匹配主轴箱内对应传动轴的安装位置，无需额外改动箱体结构即可完成装配。设计过程中充分考虑了车床实际加工的受力工况，

　　粗加工时大切削量带来的大扭矩传递需求通过带轮与齿轮的结构强度冗余来满足，精加工时的高转速平稳性要求通过轴系的动平衡设计、轴承的合理选型来保障，轴上各零件的圆角、退刀槽等工艺结构均按照机械加工工艺规范设计，可直接通过车削、滚齿、磨削等常规机加工工序完成制造，装配时按照从轴端到轴根的顺序依次压装轴承、齿轮、带轮等零件，最后通过锁紧结构固定，装配流程符合普通机床部件的装配工艺要求，日常维护时仅需定期检查轴承润滑状态、齿轮啮合间隙与带轮张紧度即可，无需复杂的维护操作。
