树莓派5单板计算机结构三维建模

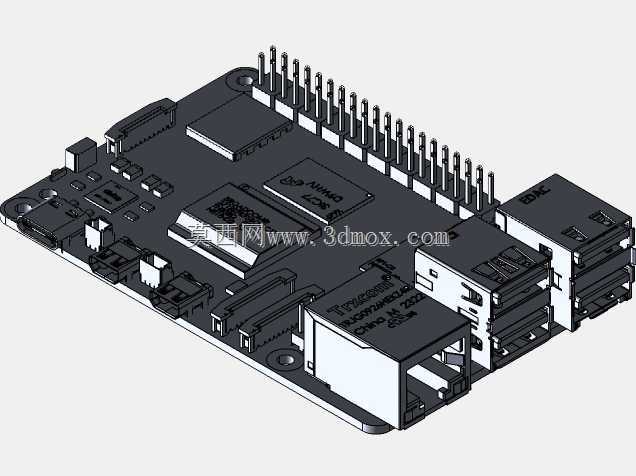

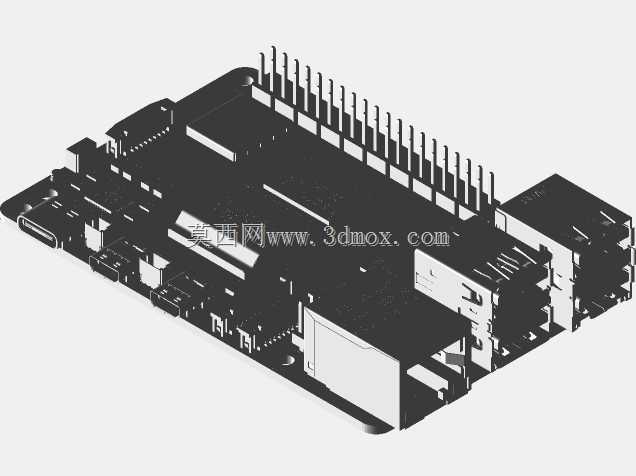

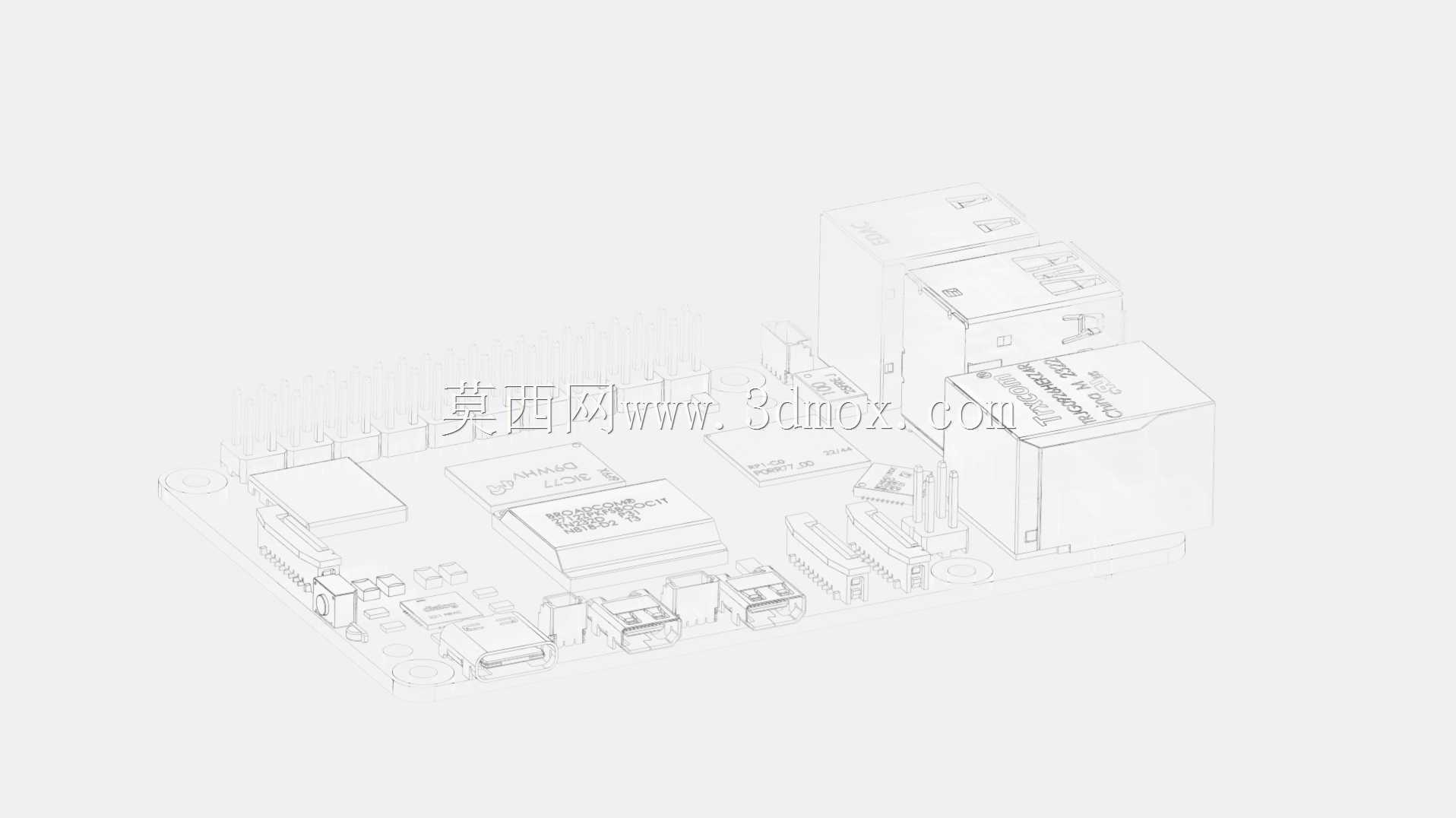

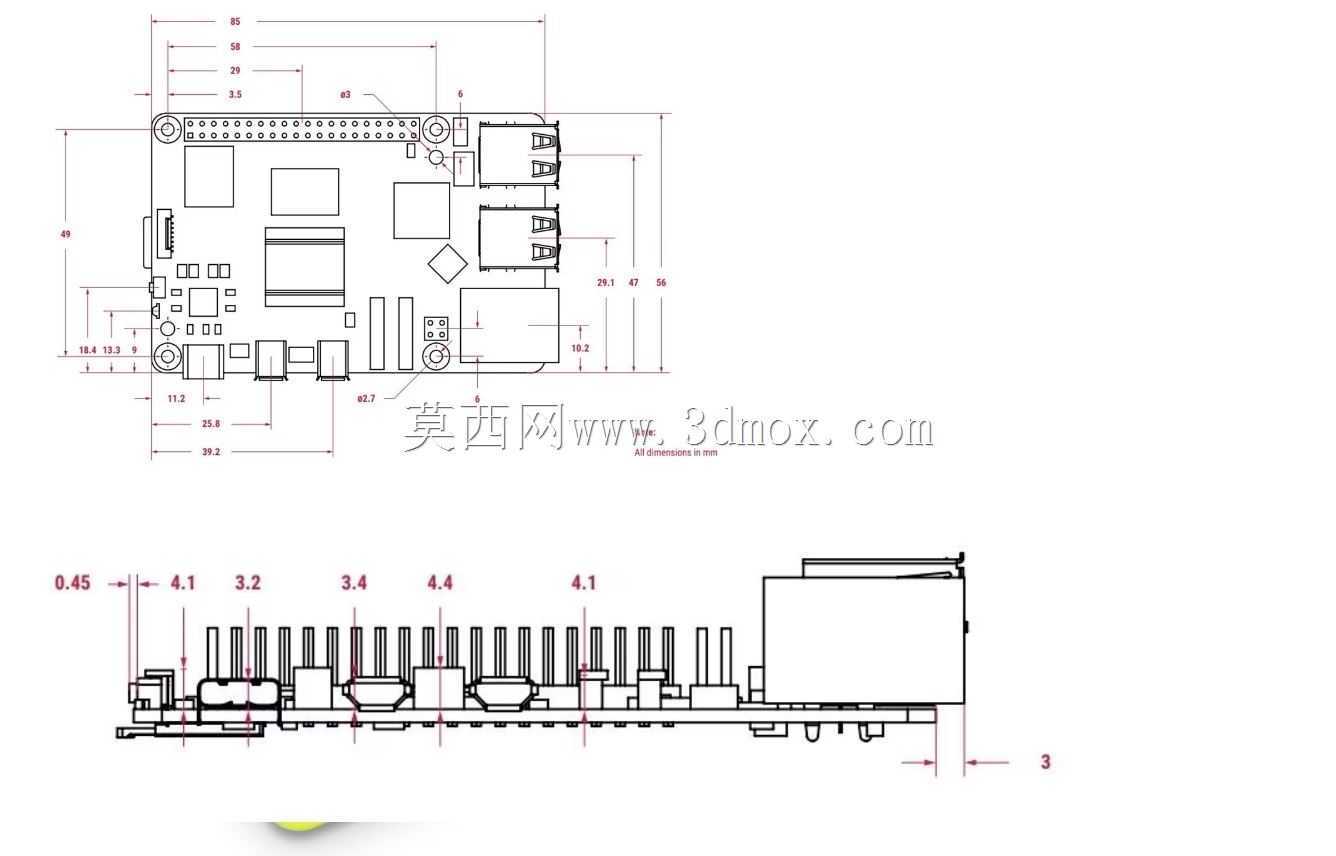

　　在嵌入式开发、工业控制、智能硬件原型验证场景中，单板计算机的结构精度直接决定了外壳适配、扩展模块对接、散热方案设计的落地可行性，本次建模围绕单板计算机的实际硬件形态展开，完整还原板载元件的布局与接口位置。从实际工程应用角度出发，建模过程中优先保证所有对外接口的安装边界精度，包括板载以太网接口的金属屏蔽罩轮廓、USB接口的插拔导向尺寸、Type-C供电接口的沉板深度、GPIO排针的引脚间距与伸出高度，这些尺寸直接关系到配套外壳开孔、扩展HAT板对接的公差匹配，若出现0.2mm以上的偏差，就会导致外接配件无法正常装配。板体本身采用标准四层PCB的厚度参数建模，边缘的安装孔位完全对应实物的定位尺寸，可直接用于固定支架、

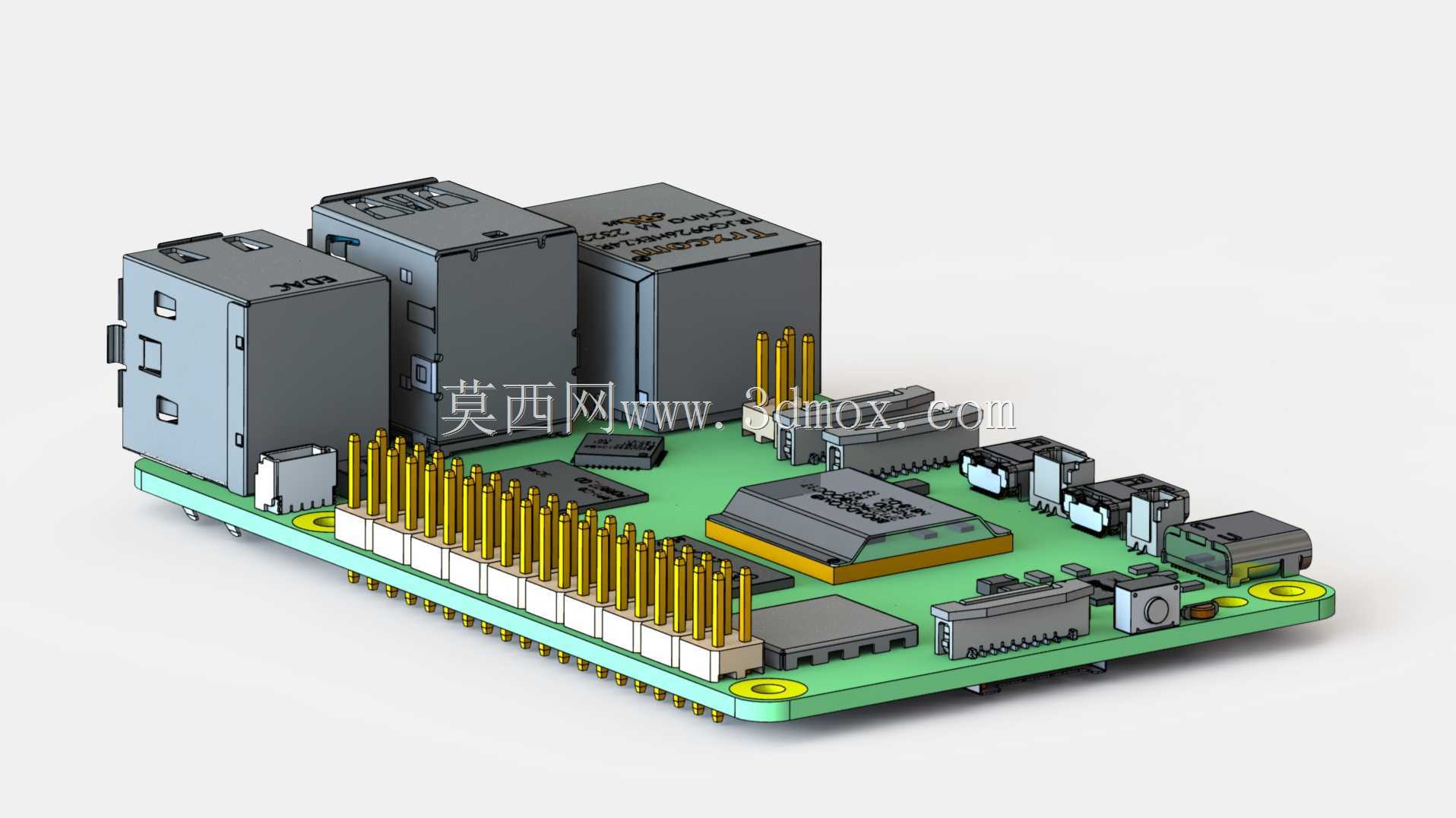

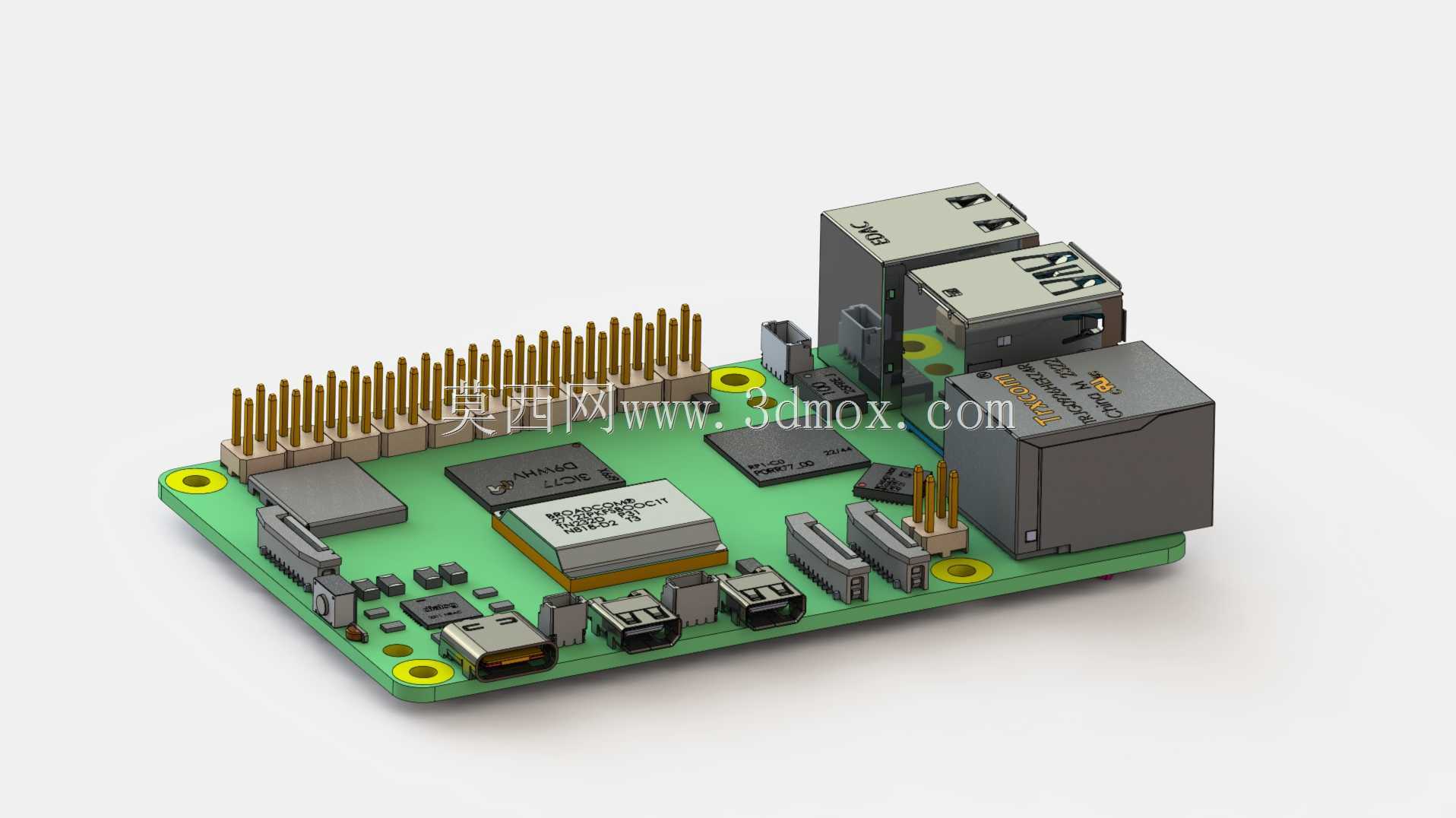

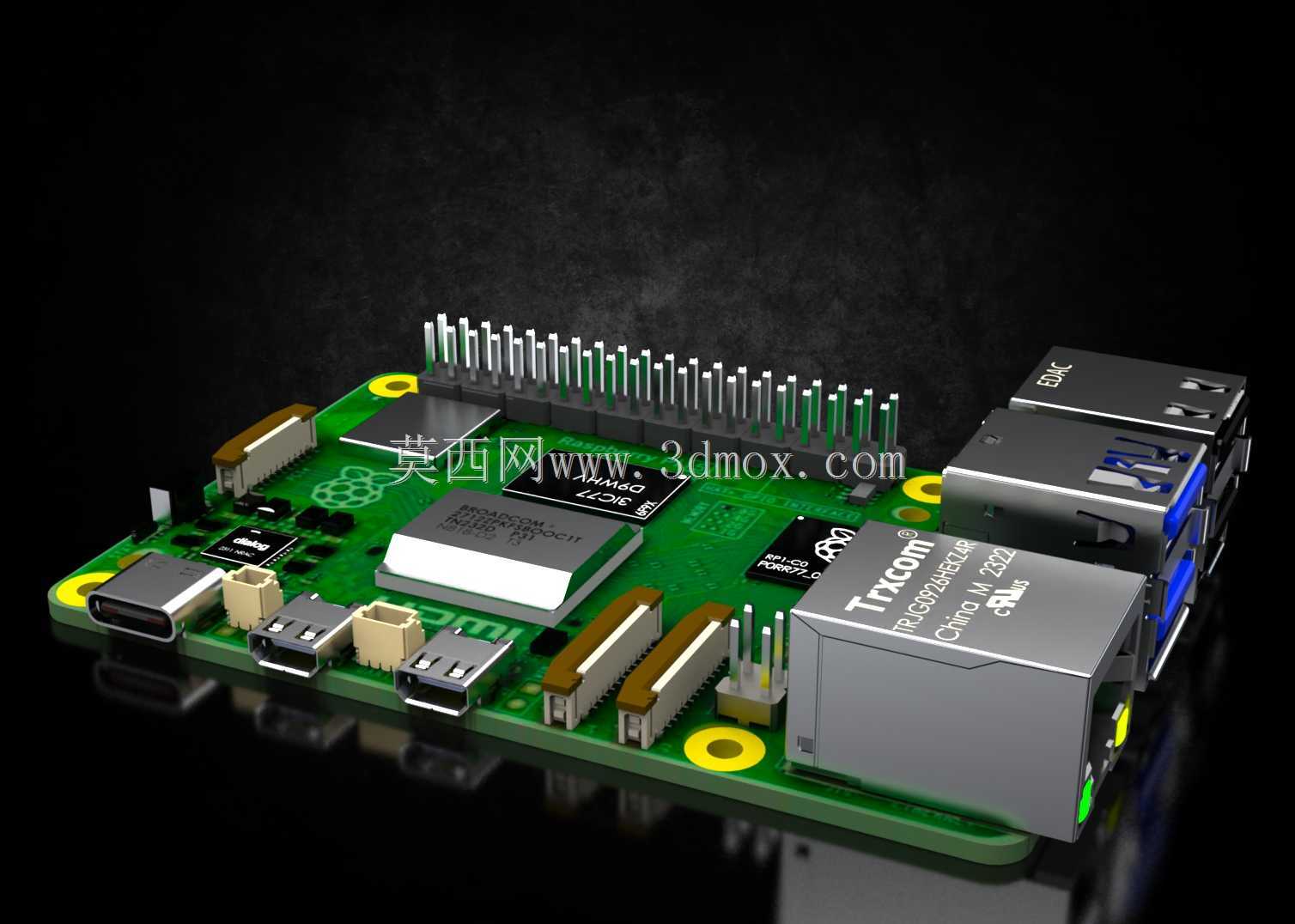

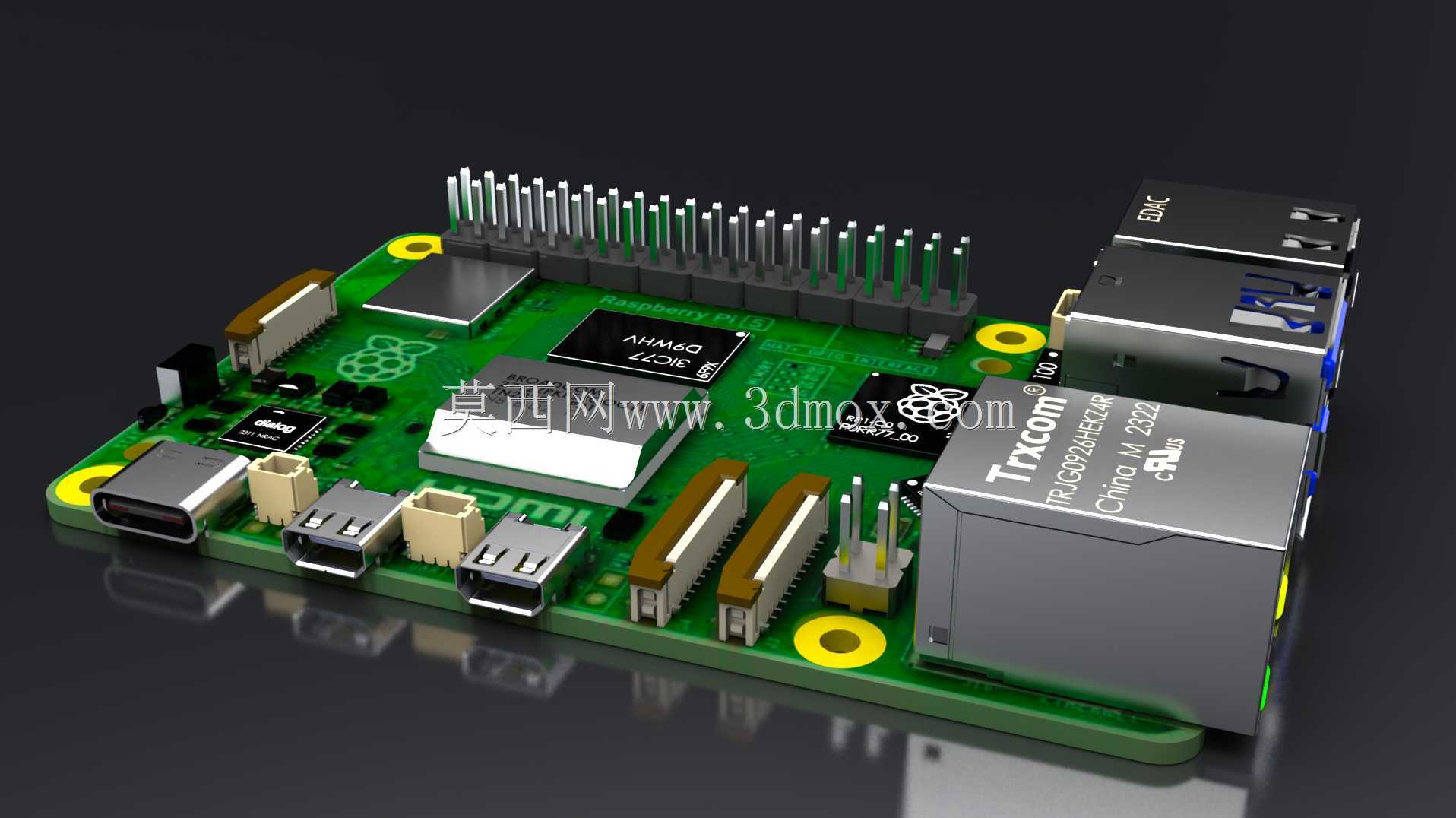

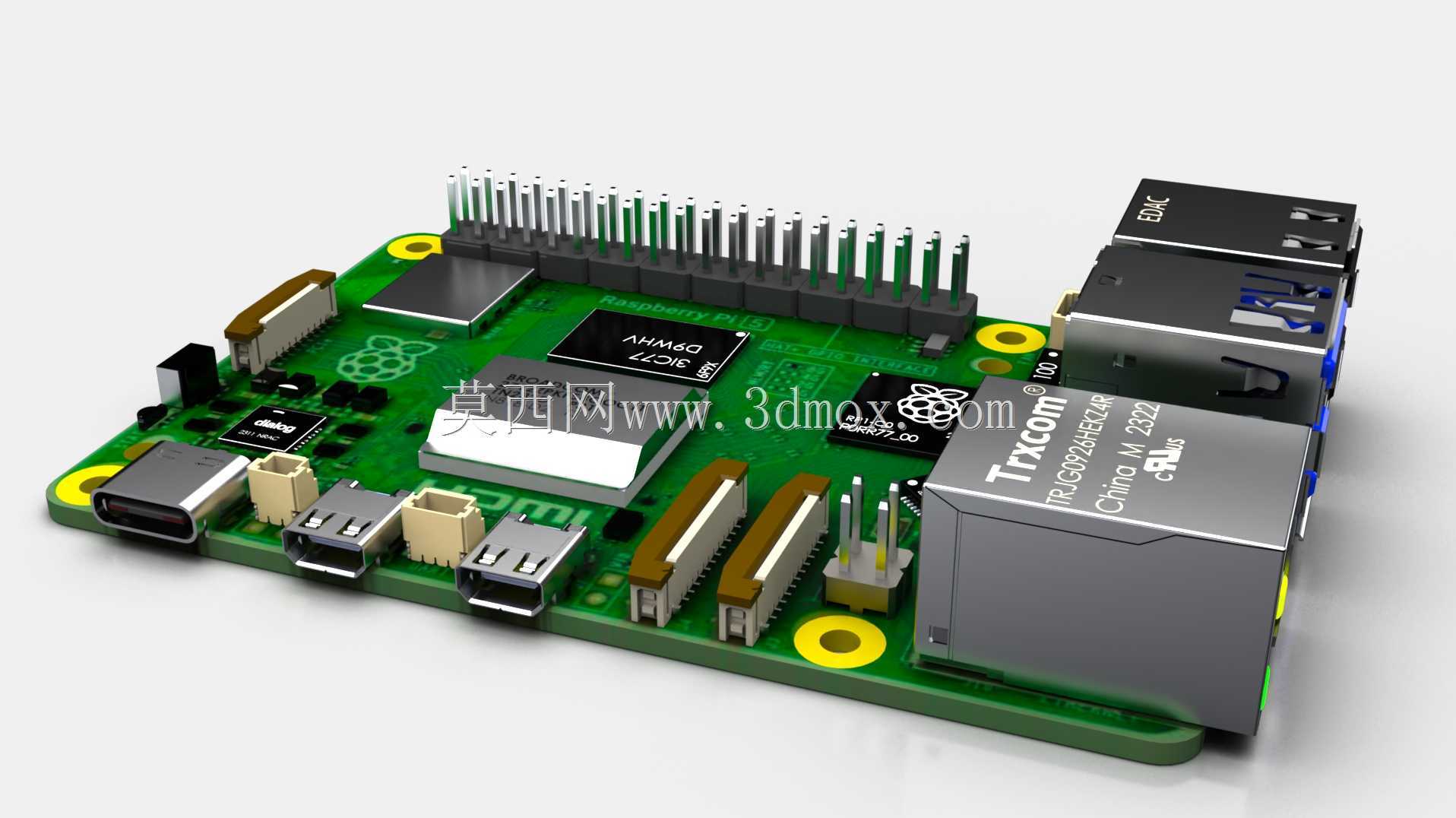

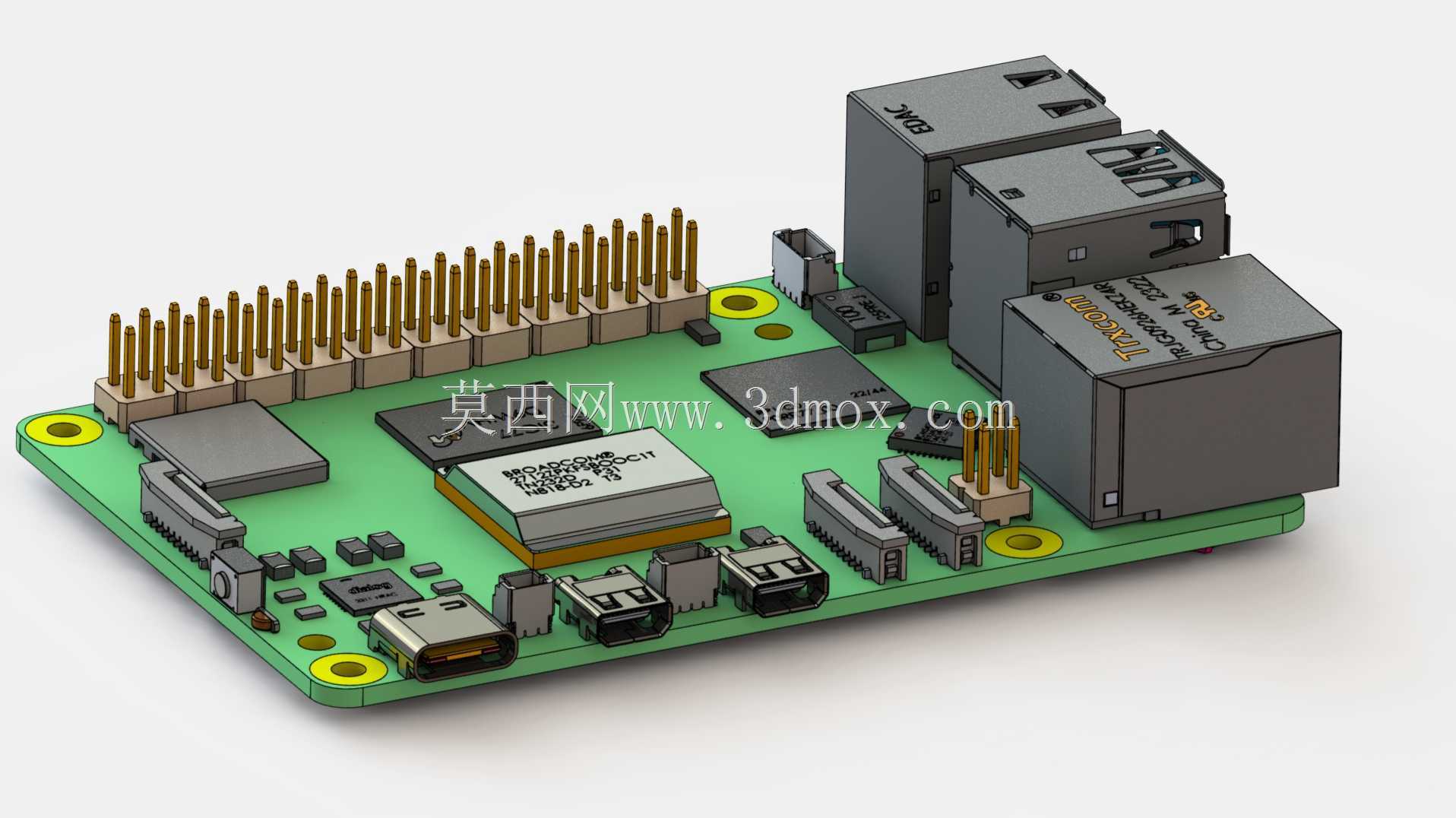

　　散热片的装配干涉检查。板载核心元件的建模兼顾外形还原与结构合理性，主处理器芯片的散热顶盖高度、内存颗粒的贴装位置、电源管理芯片的周边电容布局都按照实物比例还原，金属屏蔽罩的卡扣结构、接口处的金属弹片细节也做了对应呈现，能够满足结构设计阶段的干涉校验需求。在设计思路上，建模没有追求无意义的极致微观细节，而是把建模精度倾斜到与装配相关的关键尺寸上，比如GPIO排针的每根引脚直径、排针座的塑料基座高度，都按照实际接插件的规格参数设置，方便开发者在设计扩展板时直接调用模型做堆叠高度校验，避免出现扩展板安装后与周边接口、散热件冲突的问题。以太网接口的金属外壳接地弹片、USB接口的内部舌片位置也做了简化但准确的还原，

　　能够满足结构层面的可视化与装配验证需求。板体上的丝印标识做了对应呈现，方便在装配调试阶段快速识别接口与元件位置，板载LED指示灯的位置也做了标注，可用于外壳透光孔的位置定位。从安装边界来看，整个板体的长宽尺寸完全匹配公版规格，所有元件的最高高度点位于以太网接口的金属屏蔽罩顶部，在设计封闭外壳时，内部净空高度需要高于该最高点，同时预留出散热对流的空间；板体底部的焊盘凸起高度也做了对应设置，避免外壳设计时底部间隙不足导致焊盘与壳体摩擦短路。对于需要做嵌入式集成的开发者而言，该模型可直接导入装配环境，完成工业设备内部的安装布局规划，检查板卡与周边设备、走线、固定结构的位置关系，也可用于定制散热模组的贴合面匹配，保证散热片与主芯片表面完全贴合，减少热阻提升散热效率。在智能终端原型开发场景中，该模型能够帮助结构工程师快速完成外壳的初步设计，提前验证接口开孔位置的合理性，减少实物打样的迭代次数，缩短开发周期。
