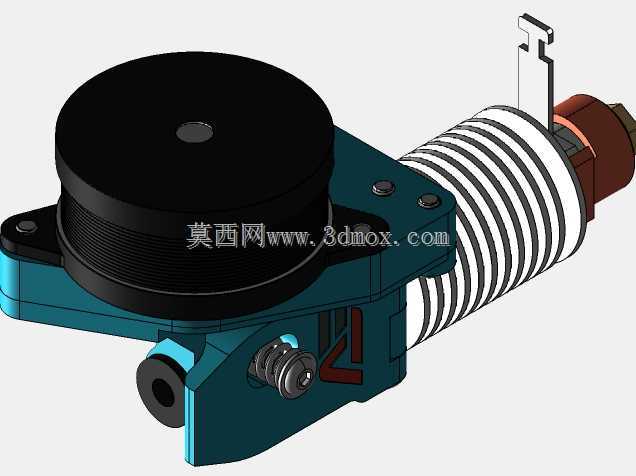

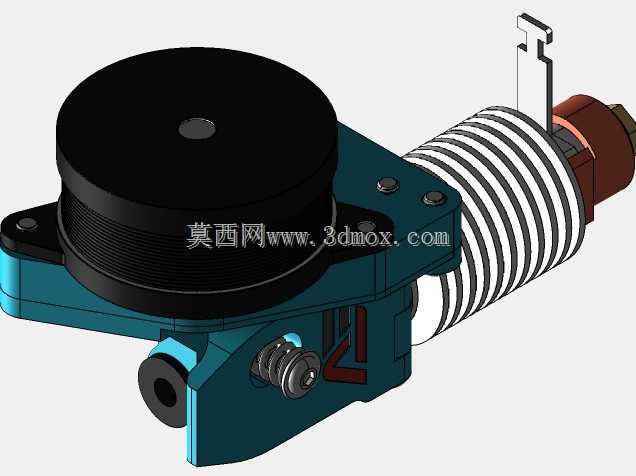

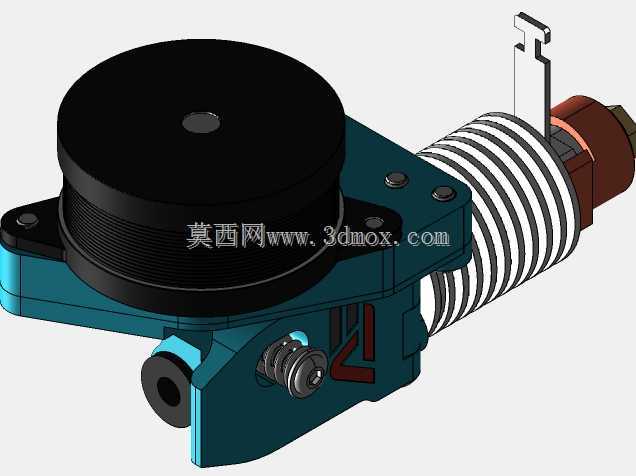

Artis3D L型3D打印挤出送料结构

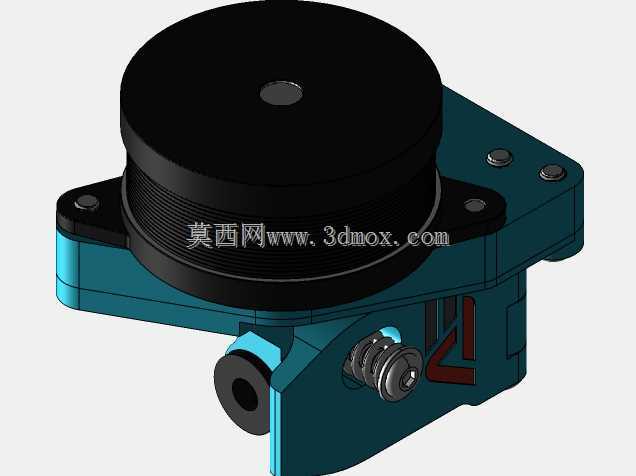

　　该结构为熔融沉积型3D打印设备的核心送料挤出部件，主要应用于桌面级及小型工业级FDM 3D打印场景，承担耗材输送、熔融挤出、精准出丝的核心功能，直接决定打印过程的出丝稳定性、成型精度与多材料适配能力。结构采用L型布局设计，将送料驱动段与加热熔融段呈直角排布，相比传统直连式挤出结构，能有效缩短热端到喷嘴的熔融料传输路径，减少耗材在流道内的滞留残留，同时降低挤出端整体重量，减少打印头运动过程的惯性负载，提升高速打印工况下的运动响应速度与定位精度。设计阶段兼容Nema14规格步进电机作为动力源，沿用成熟BMG挤出结构的双齿轮送料逻辑，对传动轴侧切削尺寸做适配调整，将轴段切削尺寸优化至2.5mm，保证送料齿轮与耗材的啮合精度，

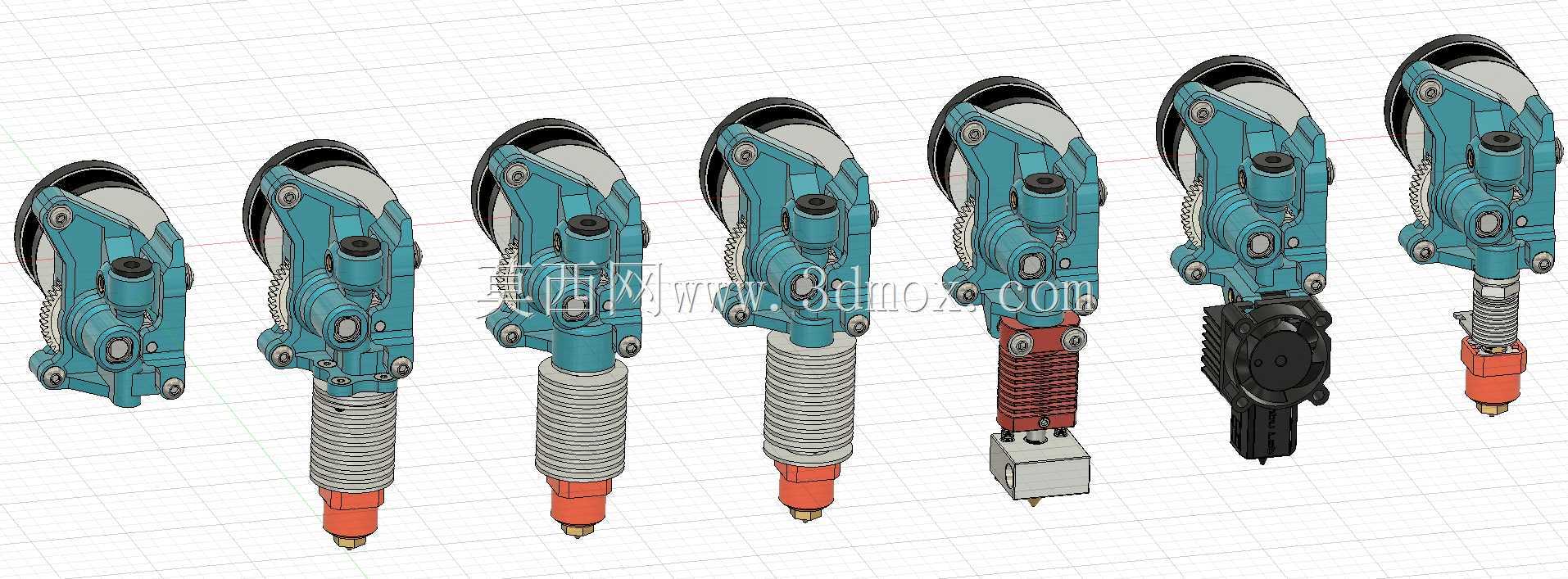

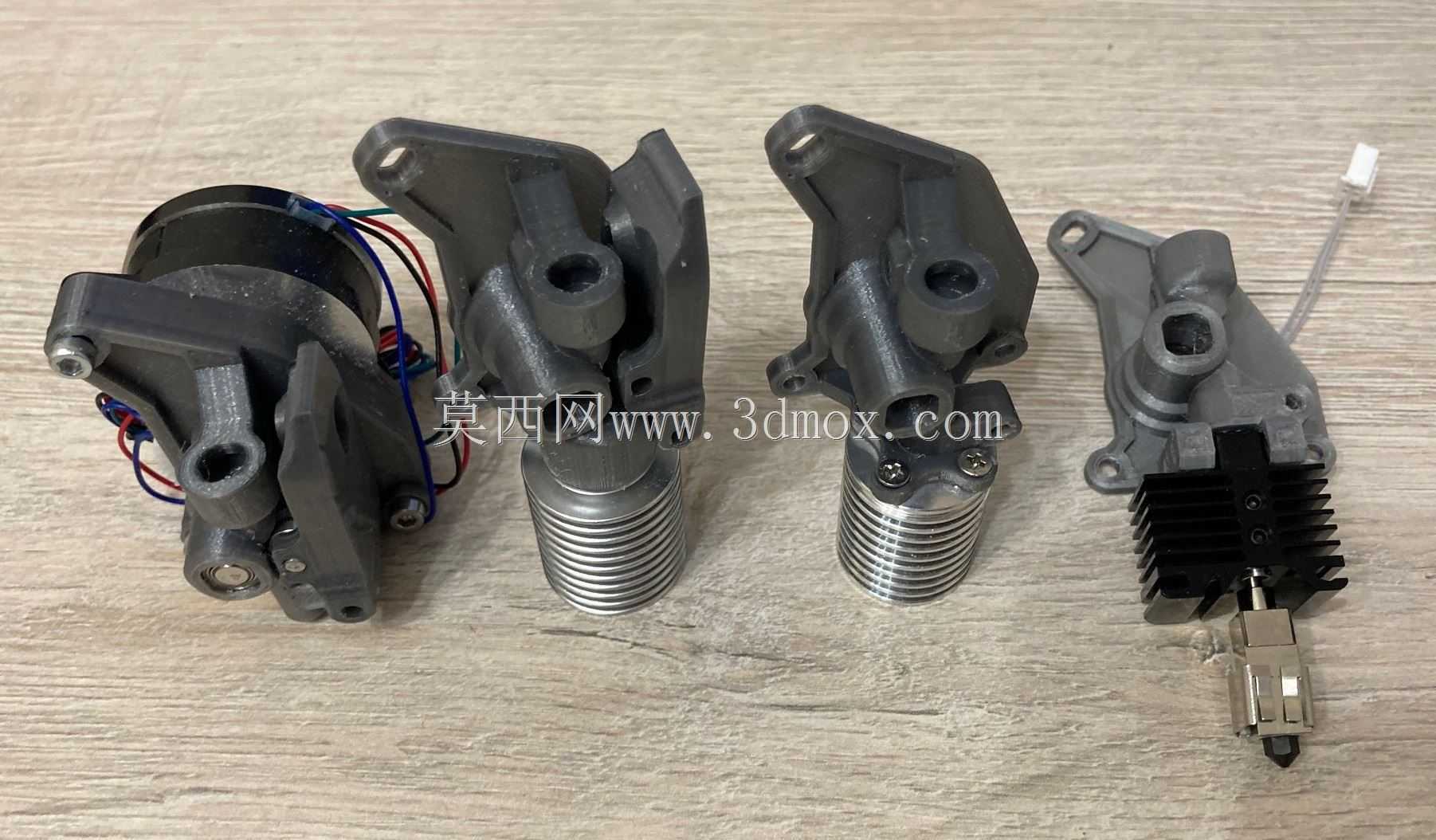

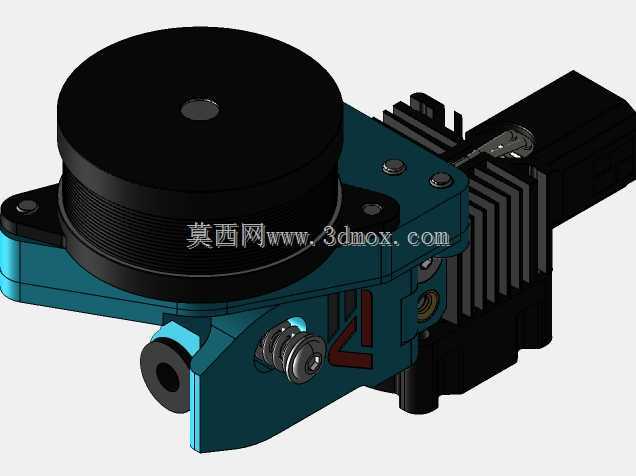

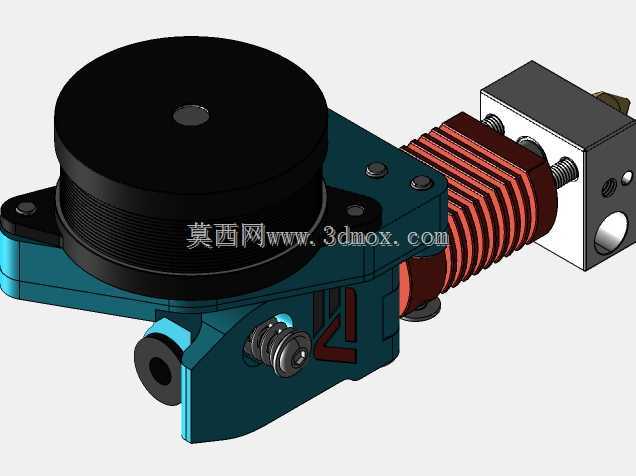

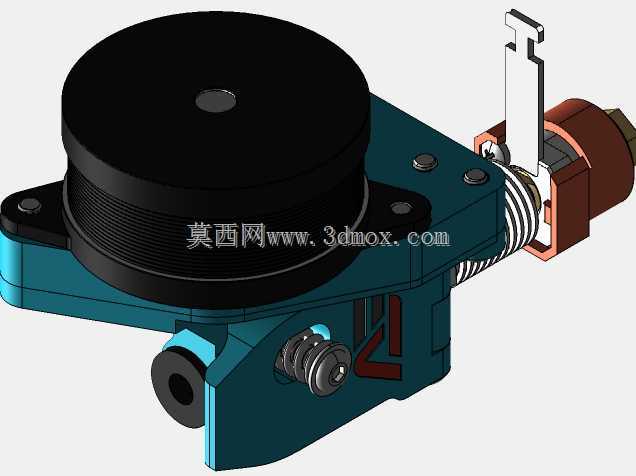

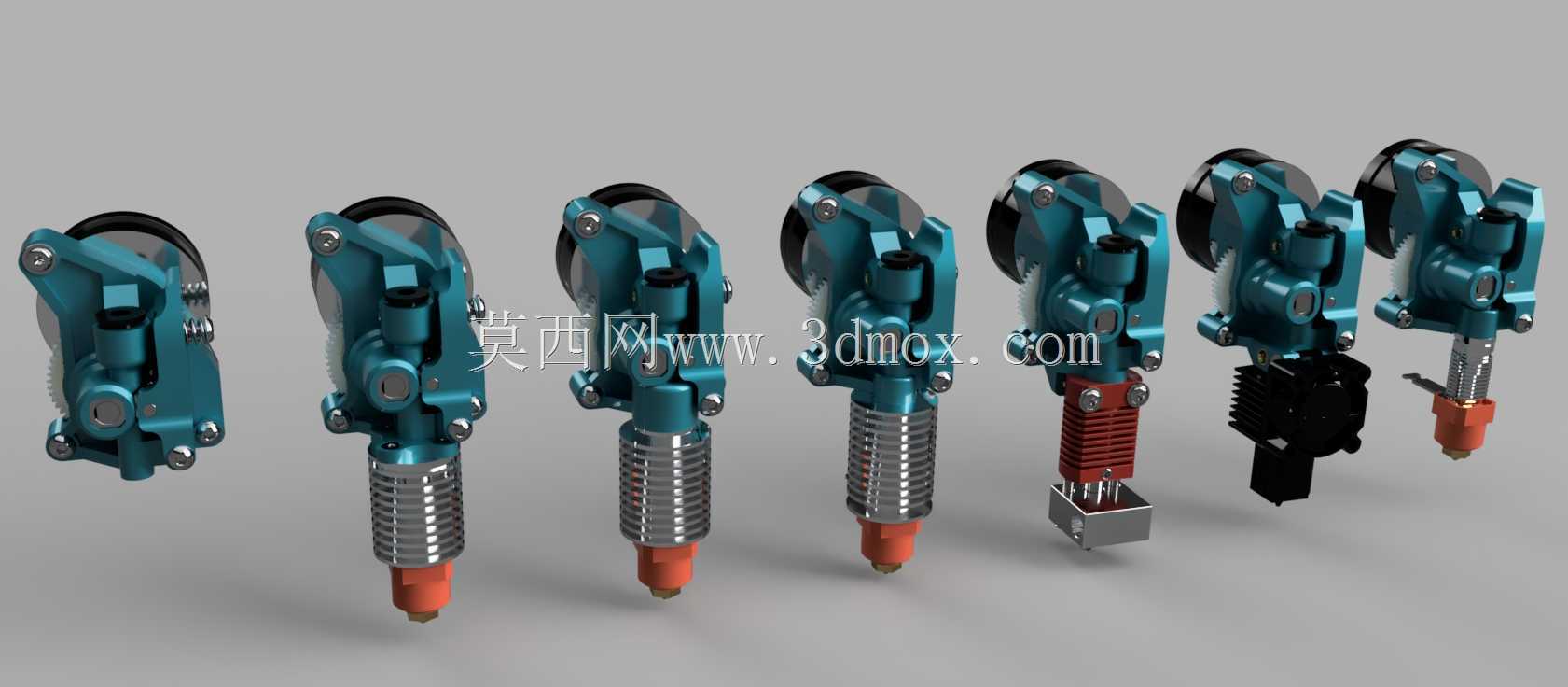

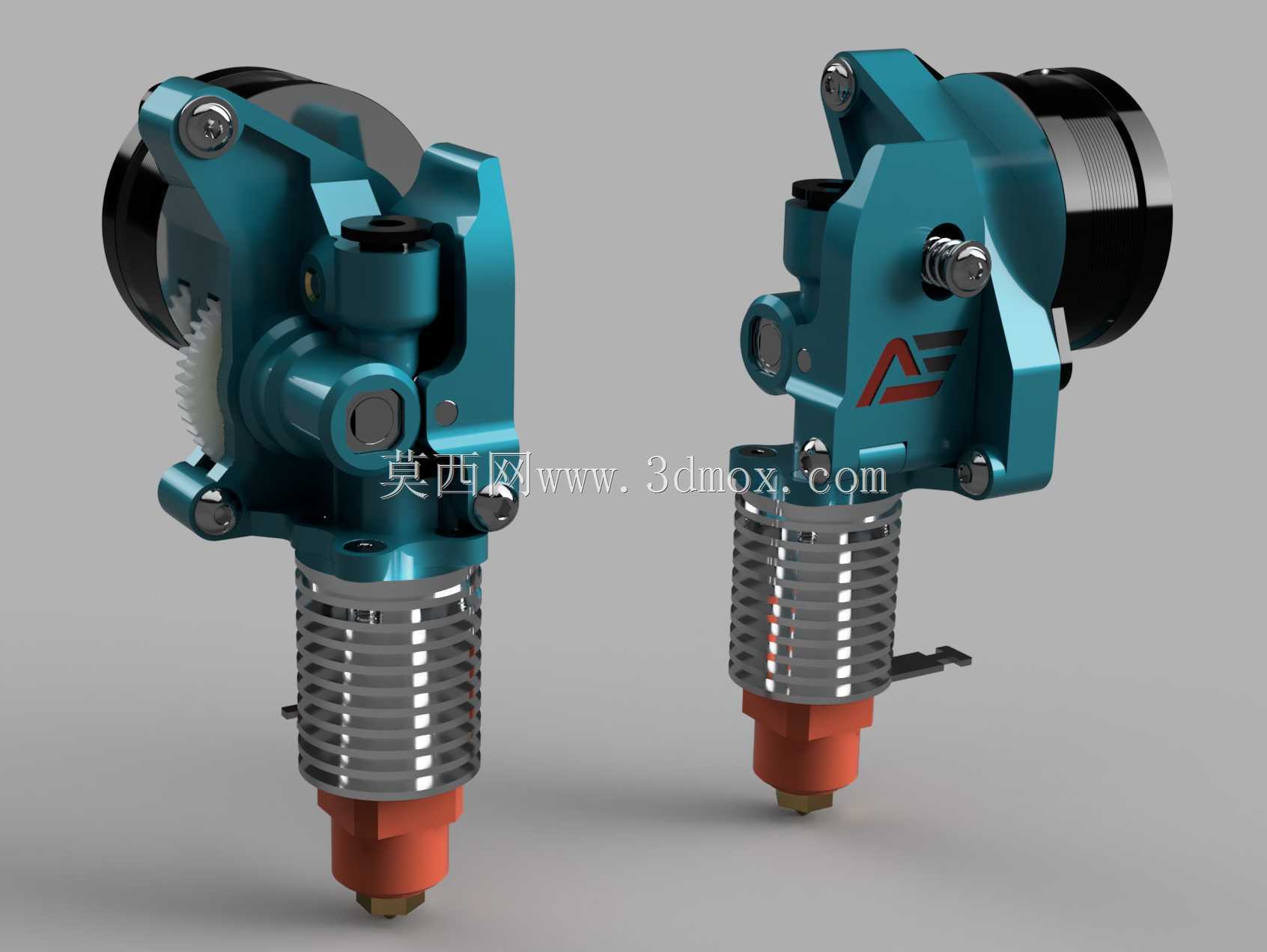

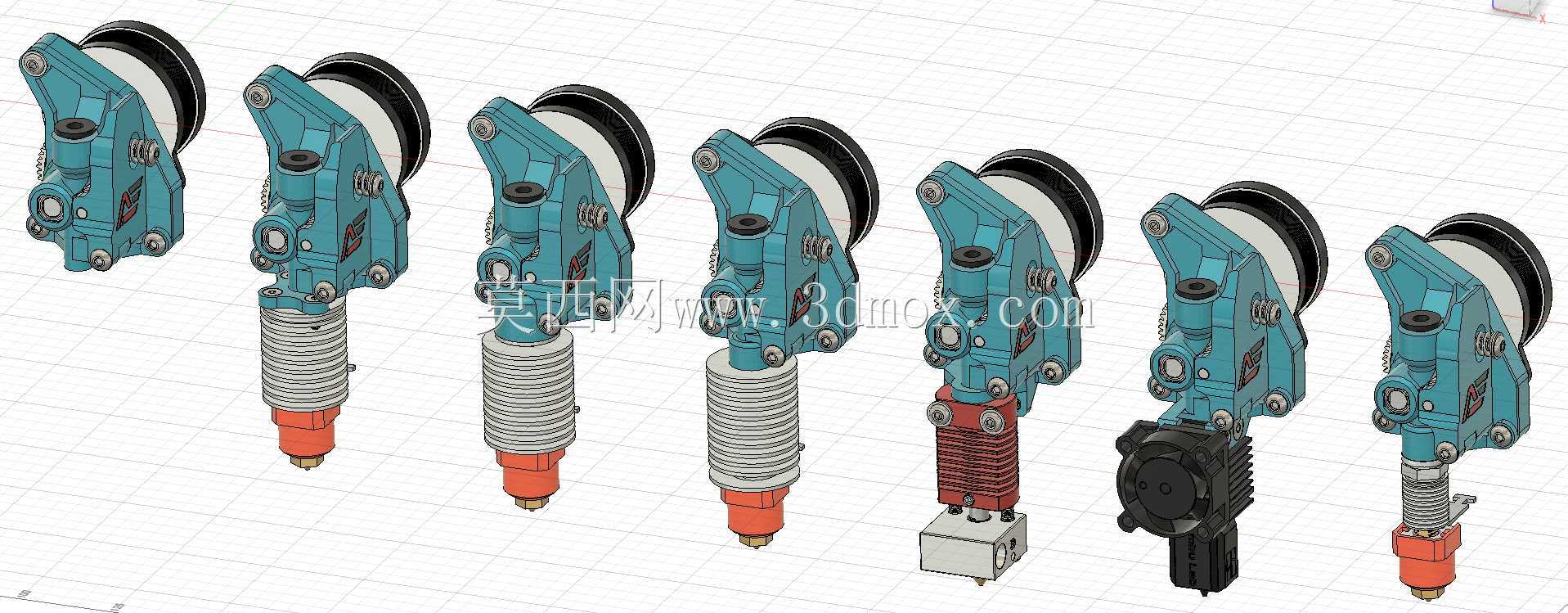

　　避免送料过程出现打滑、跳齿问题，提升耗材推送的扭矩输出稳定性。结构设计阶段做了多机型适配考量，可兼容E3D喉式、E3D龙式、XCR、CR10、NF Smart、Bambu等多款主流热端规格，未设置一体式挤压机紧固件，用户可根据自身所用3D打印机的安装位尺寸，选配对应螺纹规格的套筒完成安装固定，无需对原有打印机的安装支架做大规模改造，适配不同机型的安装边界要求。散热段采用鳍片式金属散热结构，配合远端散热风扇可快速带走喉管上部热量，避免耗材提前熔融造成的堵头、溢料问题；加热块与喷嘴采用标准快拆接口，可根据打印需求更换不同口径的喷嘴，适配不同层厚、不同打印速度的工况需求。送料路径做了顺滑倒角处理，减少耗材行进过程的阻力，可适配PETG、

　　PA纤维增强耗材、ABS、PC、PBT等多种不同刚性、不同熔融温度的打印耗材，覆盖从普通民用原型制作到工业功能件打印的多场景使用需求。结构上预留了张紧器支架与固定孔位，用户可根据所用耗材的硬度、直径公差调整送料齿轮的压紧力度，保证不同耗材都能获得稳定的送料压力，避免软料挤出时出现的送料不足、硬料挤出时出现的齿轮磨屑问题。
