适配多散热结构的3D打印挤出送料组件

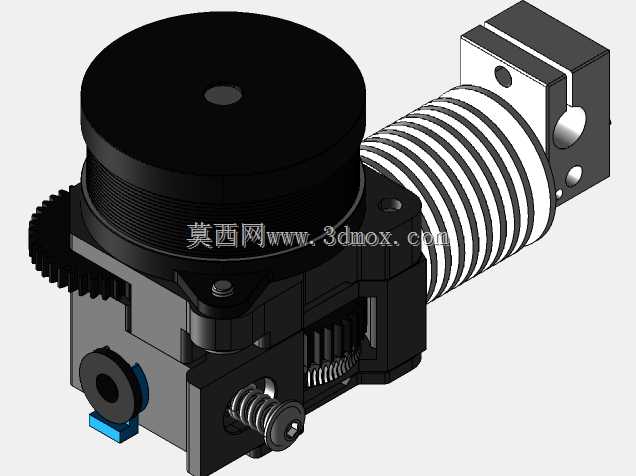

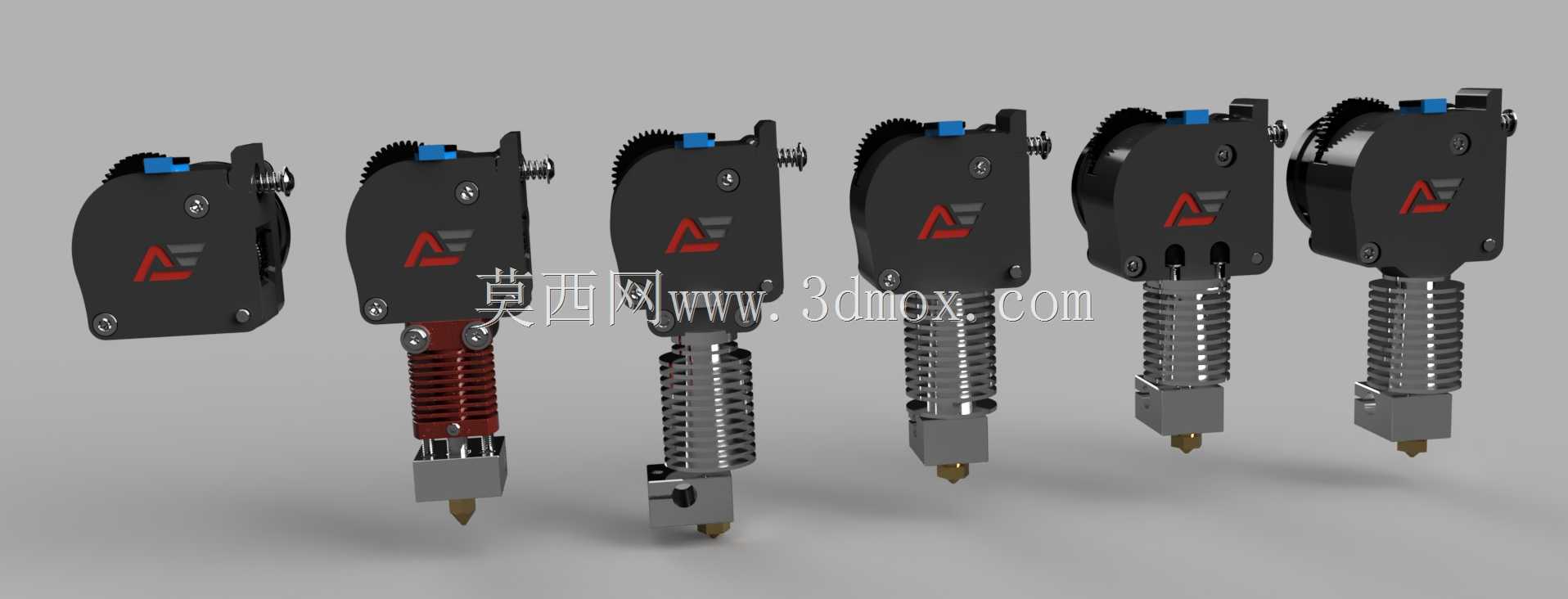

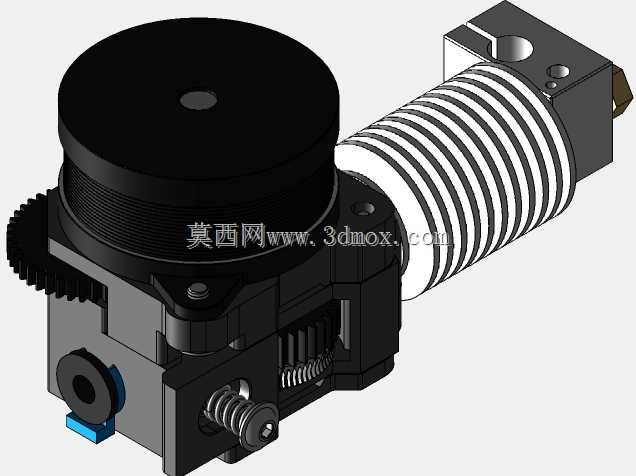

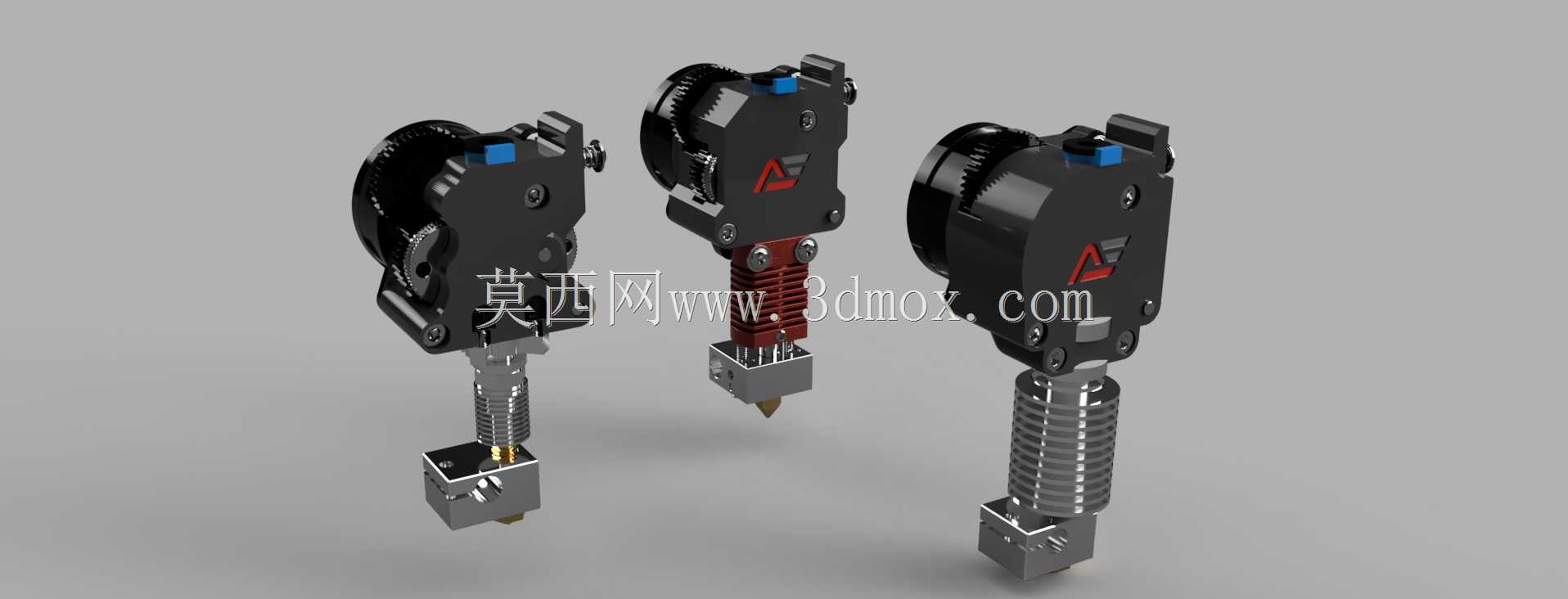

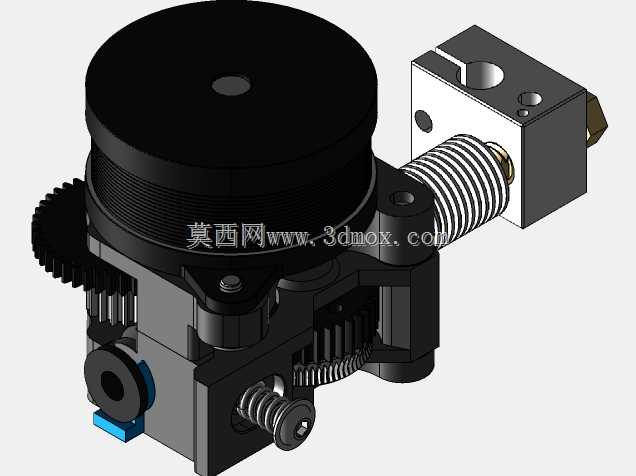

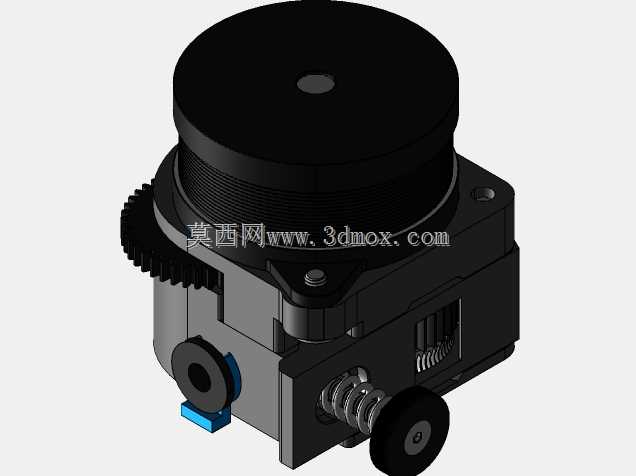

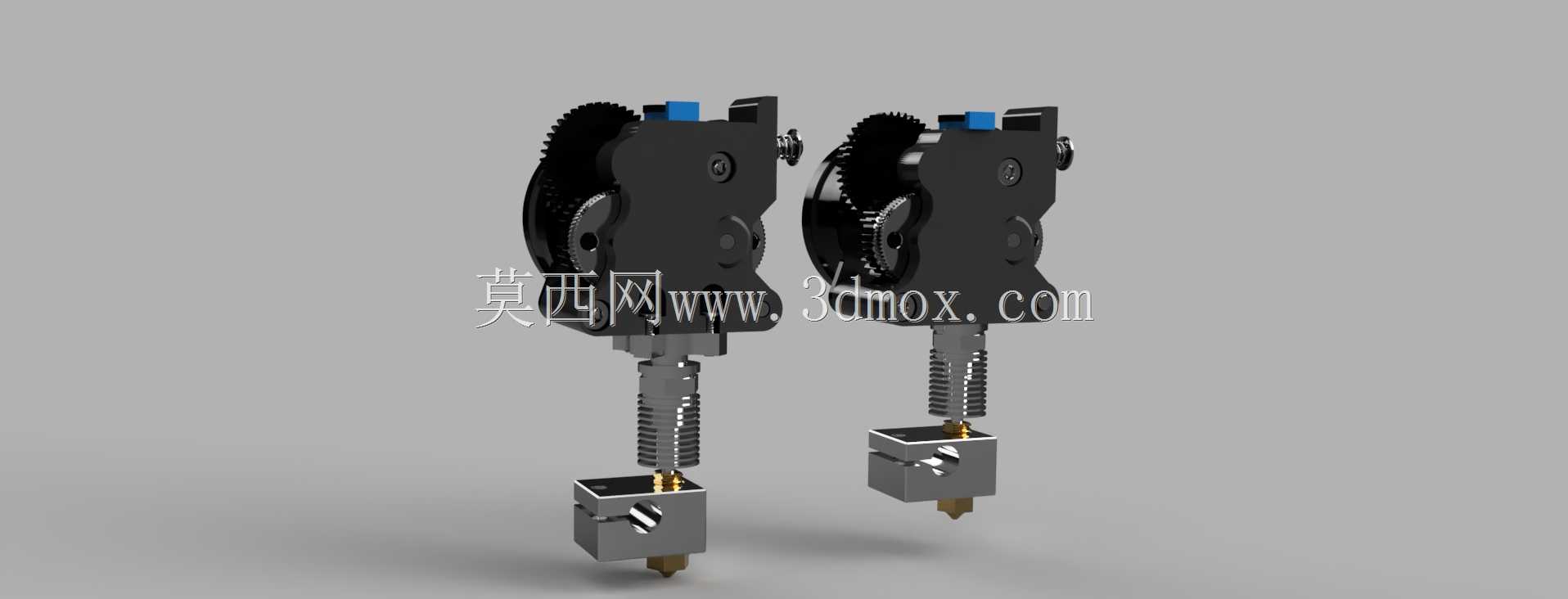

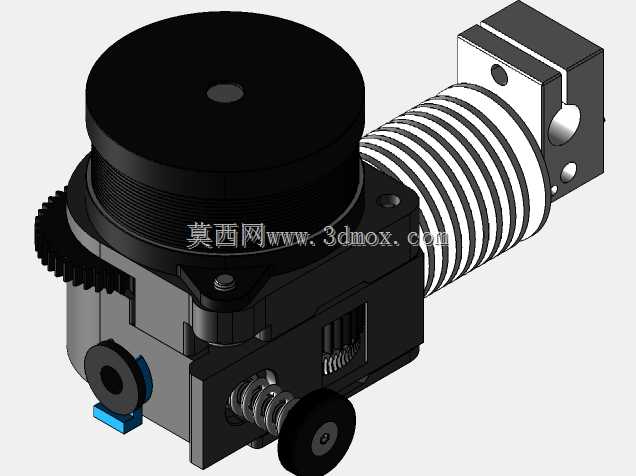

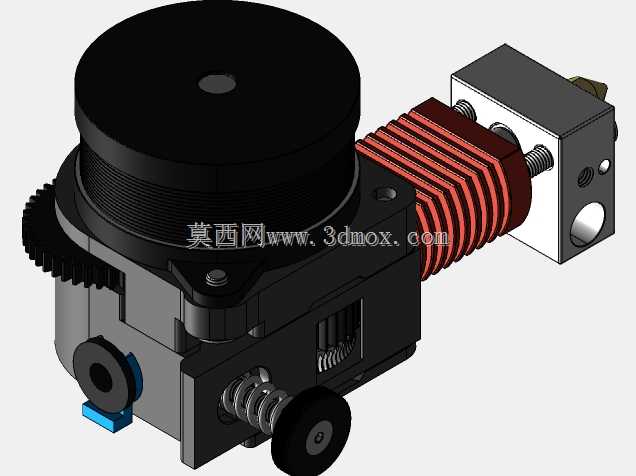

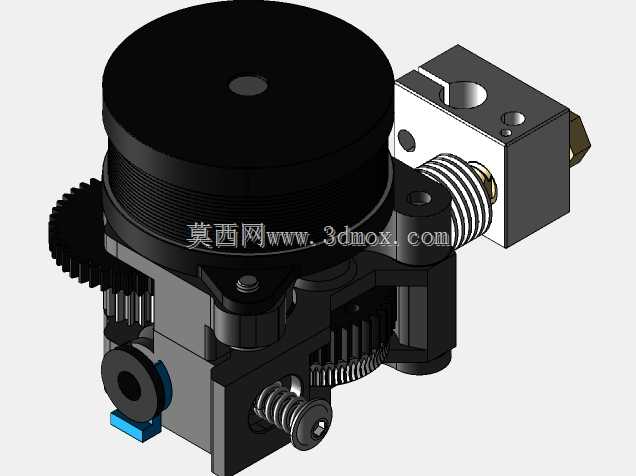

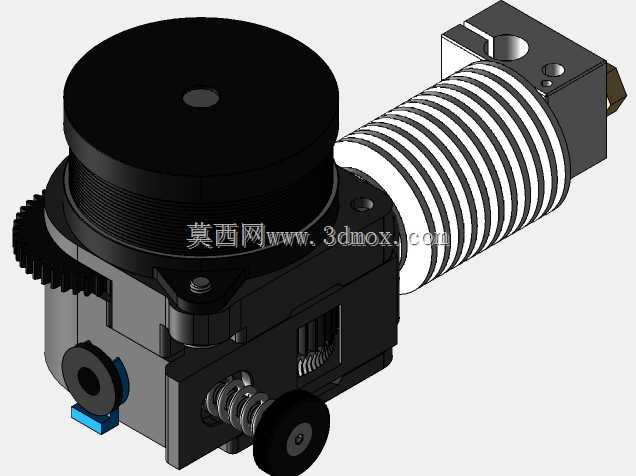

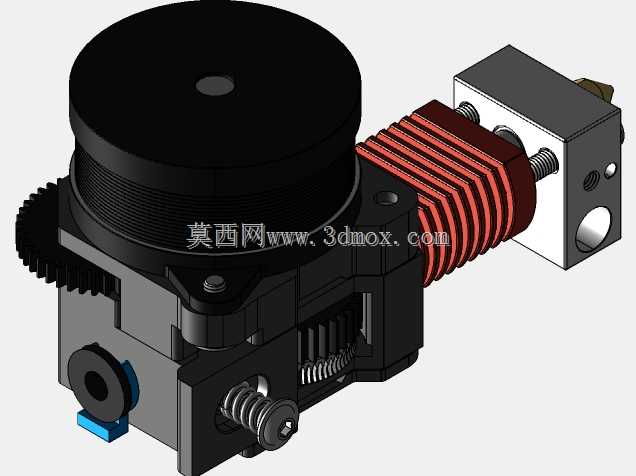

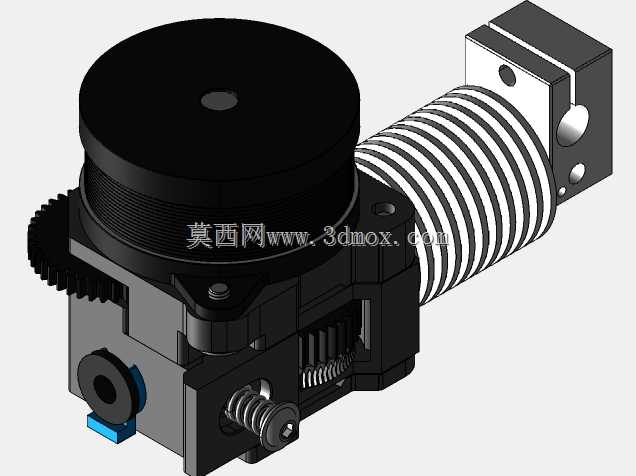

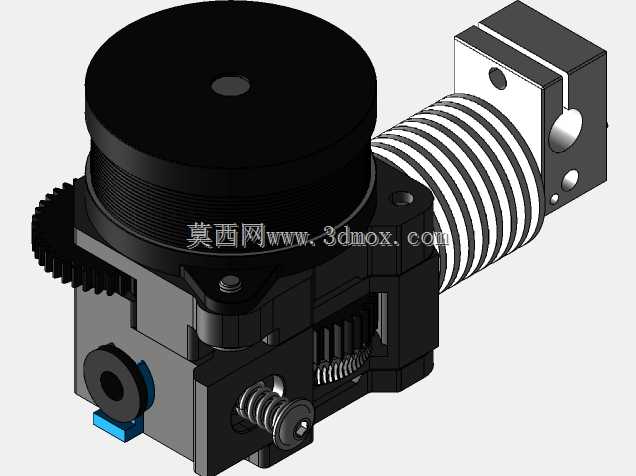

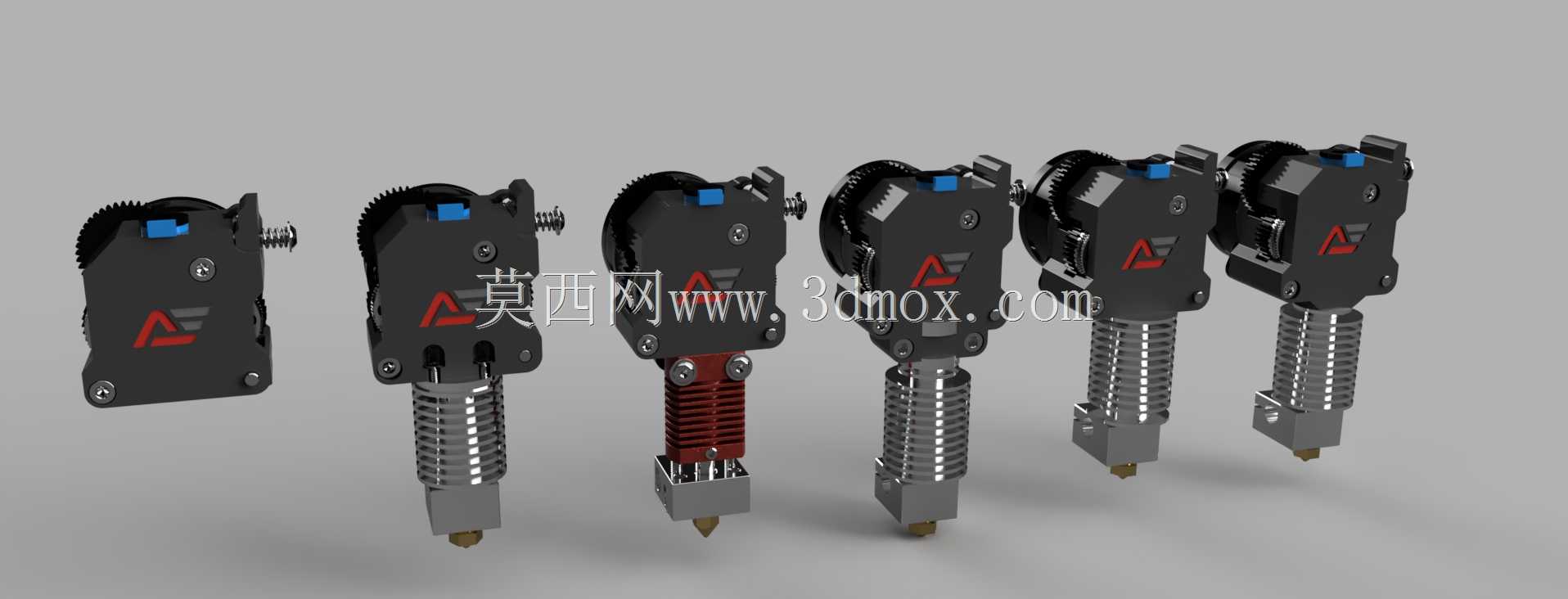

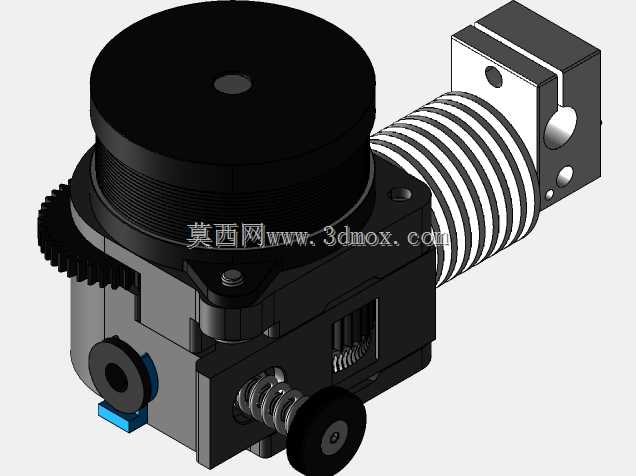

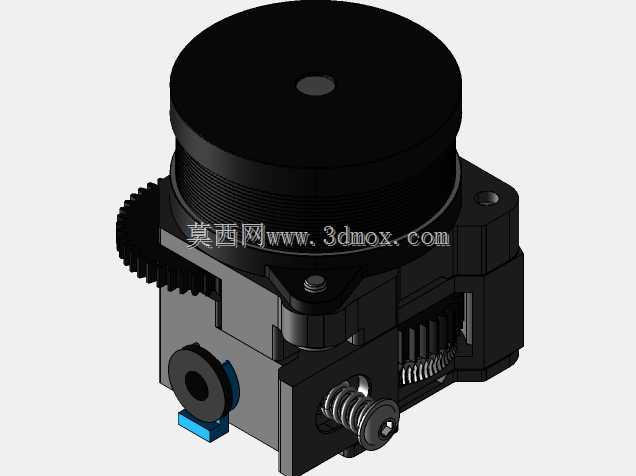

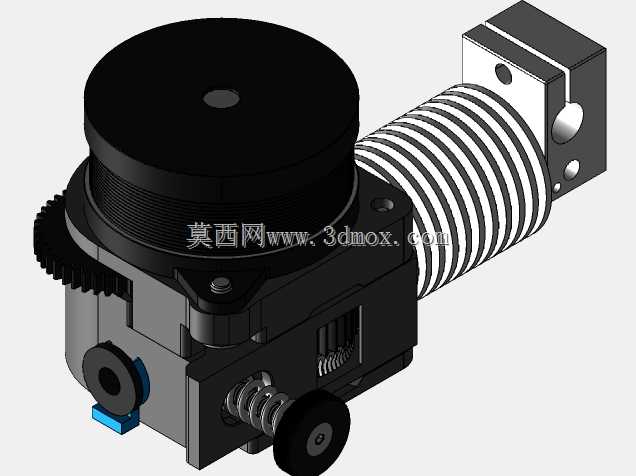

　　在桌面级FDM 3D打印设备的迭代过程中，挤出送料结构的适配性一直是影响设备改装、打印稳定性的核心环节，这套适配多类散热模块的挤出组件，正是针对现有近程挤出方案适配范围窄、改装兼容性差的痛点完成的结构设计，目前已覆盖桌面级DIY改装、小型工业级FDM设备定制、教育类3D打印设备组装等多个应用场景，能够满足不同打印工况下的耗材送进、熔融挤出需求。从实际使用场景来看，不少3D打印从业者在改装设备时，常会遇到原有挤出结构与更换的散热模块不匹配、送料齿轮咬合精度不足、近程送料路径过长导致耗材送进阻力大的问题，这套组件在设计之初就围绕不同散热结构的安装边界做了模块化适配，针对市面常见的E3D V6系列散热结构、带螺纹喉部的E3D V6改型、

　　E3D V6龙固固定结构、CR-10系列设备原装散热位、Mellow NF Smart系列散热、XCR BASE系列带隐藏齿轮的散热结构都做了对应的安装位匹配，不需要使用者额外对散热件做切削、打孔等二次加工，就能直接完成组装。从功能特性来看，这套挤出组件采用近程双齿轮送料结构，送料齿轮的咬合齿形做了钝化处理，既能够保证对PLA、ABS、PETG等常规耗材的足够咬合力，避免送料打滑、耗材挤出不足的问题，也不会因为齿尖过于锋利削断耗材，造成送料路径堵头。组件的主体固定支架做了轻量化的结构优化，在保证安装强度的前提下，尽可能压缩了挤出部分的整体重量，能够降低X轴运动模组的负载，减少高速打印过程中的运动惯性带来的打印振纹。

　　针对不同散热模块的适配版本，组件的喉管安装同轴度都控制在0.02mm以内，能够保证耗材送进路径的直线度，避免耗材在喉管内弯折造成的送料阻力增大。从设计思路层面，这套结构没有采用一体式的挤出主体设计，而是将送料齿轮腔、驱动电机安装位、散热件连接位做了分体式的模块化设计，使用者只需要更换对应的连接转接块，就能适配不同的散热结构，不需要更换整套挤出组件，能够大幅降低设备改装的成本。在齿轮组的选型上，这套组件适配成熟的HGX Lite（LGX）挤出机齿轮组参数，齿轮的传动比经过反复调校，能够匹配42型步进电机的常规输出扭矩，在0.4mm喷嘴、0.1mm层厚的常规打印参数下，送料步进的精度能够控制在0.01mm以内，

　　满足高精度打印的挤出量控制要求。安装边界方面，这套组件的不同适配版本都严格对应各类散热结构的原有安装孔位，螺丝孔位的位置度公差控制在0.05mm以内，不需要额外调整打印设备的X轴 carriage 安装位，直接替换原有挤出结构即可完成安装。其中适配COMPACT结构的版本做了整体结构的紧凑化处理，整体横向尺寸比常规近程挤出结构缩小15%左右，能够适配更小的打印仓空间；适配MINI规格NF智能散热器的版本进一步做了结构减重，整体重量比同规格挤出组件轻20%左右，更适合高速打印设备的改装需求。组件的喷嘴安装位采用标准的M6螺纹接口，能够兼容市面绝大多数规格的黄铜喷嘴、硬化钢喷嘴、红宝石喷嘴，不需要额外做接口改装。在实际打印测试中，这套挤出结构在打印TPU等柔性耗材时，因为送料路径短、齿轮咬合位置贴近喉管入口，不会出现柔性耗材弯折、堵料的问题，送料流畅度优于常规的远程挤出结构；在打印高温耗材如PEEK、PC时，因为散热结构的适配性更好，喉管散热段的温度控制更稳定，不会出现耗材提前熔融造成的堵头问题。需要注意的是，这套组件的支架结构仅在螺丝头插座位置做了限位设计，如果使用者的设备是完全定制的非标准机架结构，需要根据自身的安装位尺寸做对应的安装支架微调，不建议直接强行安装，避免因为安装同轴度偏差影响送料精度。
