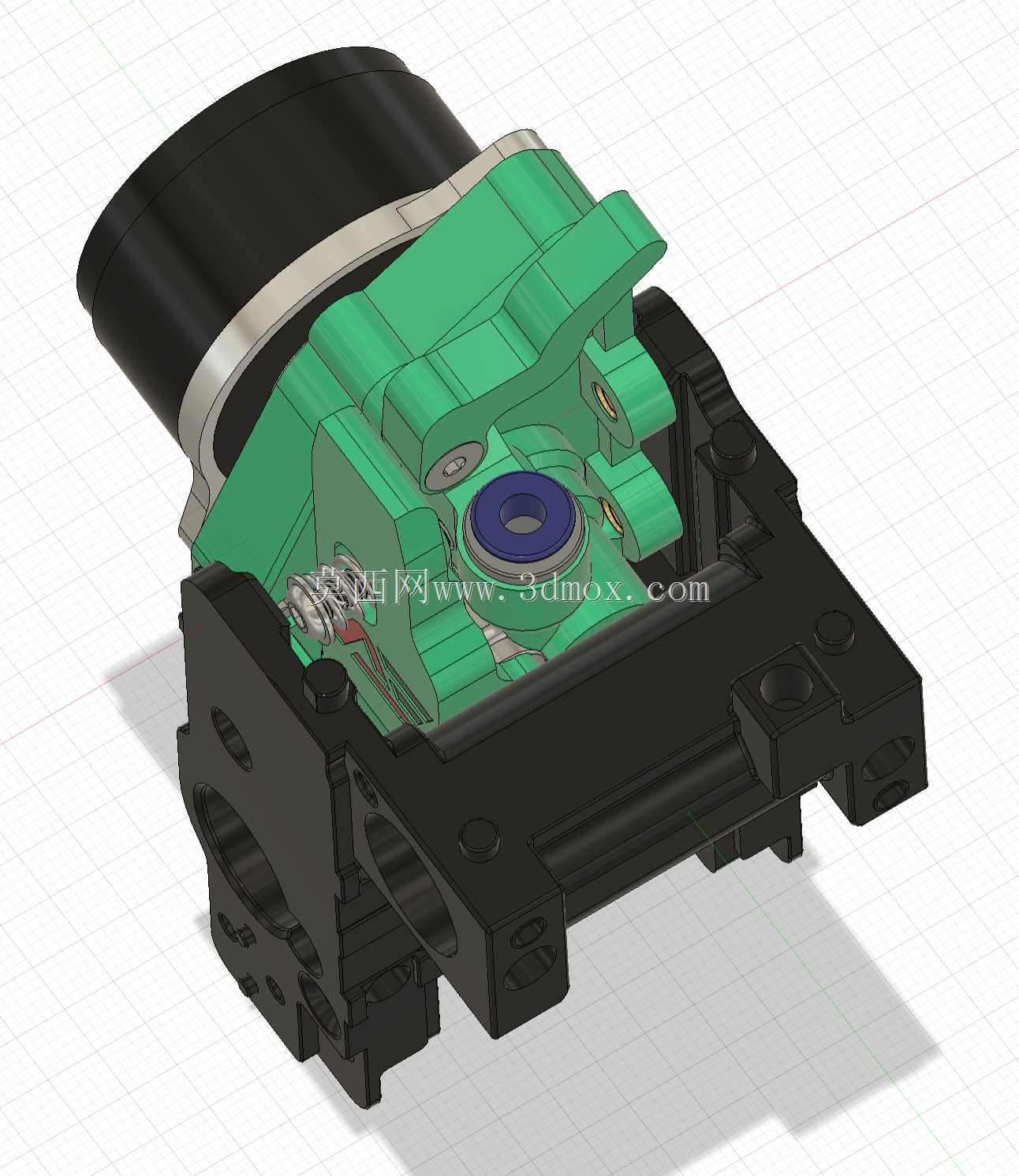

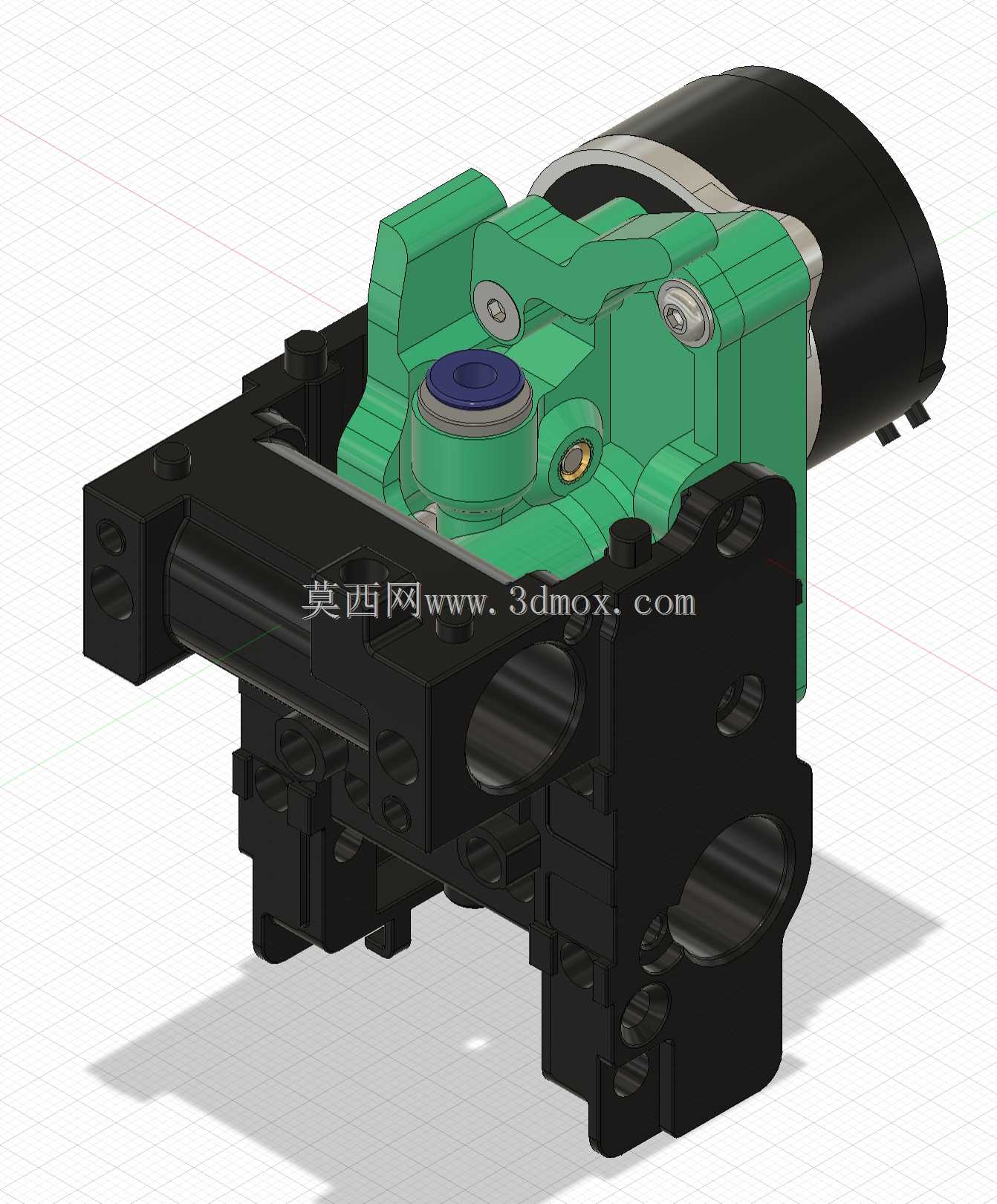

适配创想三维K1系列的改进型挤出进料机构

　　桌面级FDM3D打印设备的送料稳定性，直接决定了长周期打印作业的成品良率，尤其是针对高速打印场景下的耗材咬合、送料打滑、退料回抽精度不足等共性问题，进料挤出机构的结构优化一直是桌面级打印设备改装领域的核心方向。这套适配创想三维K1、K1MAX机型的改进型进料机构，是在经典BMG挤出齿轮组的成熟传动结构基础上做的定向迭代设计，核心目标是解决原厂进料结构在高速打印下的耗材咬合力度不足、拆装维护繁琐、电机适配兼容性差的实际使用痛点。从实际装机适配的角度来看，这套机构的安装孔位完全匹配K1、K1MAX机型的原厂挤出安装位，不需要对设备原有机架做任何二次打孔或切削加工，替换安装时仅需拆卸原厂进料组件的固定螺丝，对位装入后锁紧对应紧固件，

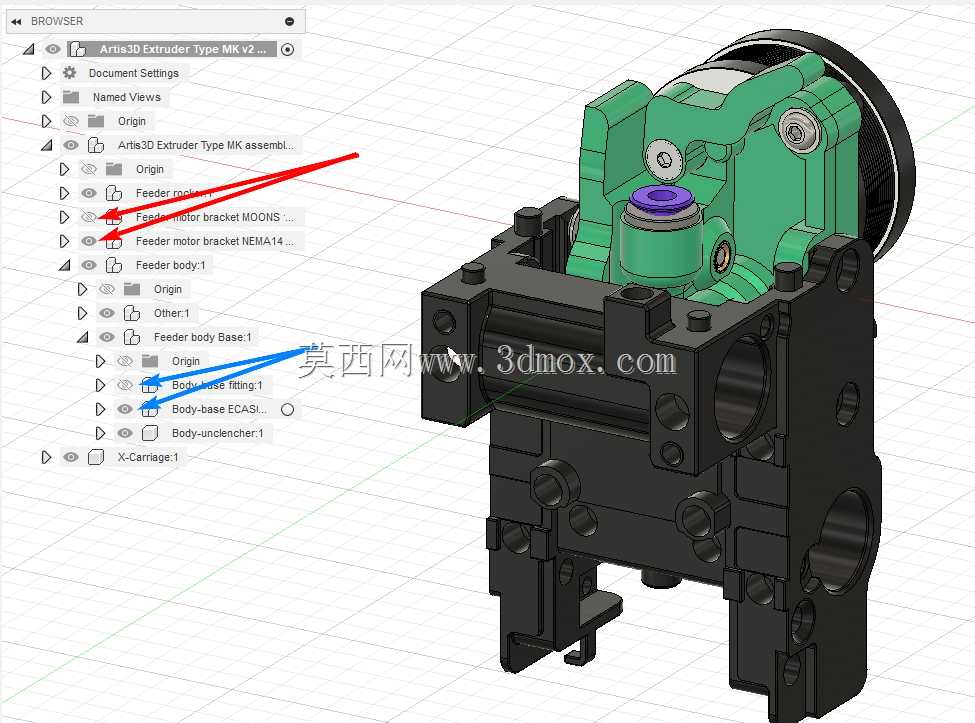

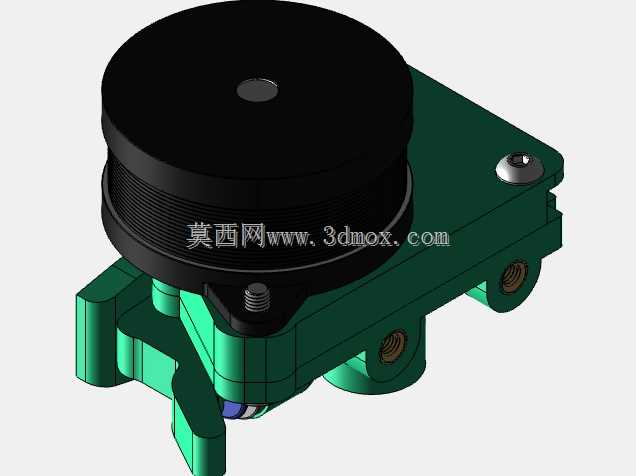

　　完成齿轮啮合间隙调整即可投入使用，安装边界完全贴合原厂挤出仓的内部空间，不会和周边的散热风道、自动调平传感器、XY轴运动限位结构产生运动干涉。结构设计上，这套机构做了几处非常贴合实际使用场景的优化：首先是快拆式的机身锁紧结构，不需要完全拆解整个挤出组件即可完成耗材残渣清理、送料齿轮维护的操作，相比传统多螺丝固定的封闭机身结构，日常维护的操作效率提升明显；其次是双规格电机支撑结构，可同时兼容10t、12t规格的NEMA14步进电机安装，针对不同扭矩输出需求的使用场景，用户可根据自身的打印速度、耗材材质选择对应规格的驱动电机，不需要额外修改机身安装位。针对MOONS品牌12齿标准NEMA14电机的适配场景，

　　设计时特意预留了轴侧切削的避让空间，将轴从齿轮侧的切割尺寸控制在2.5mm，可直接适配10t规格NEMA14电机的安装，不需要用户对电机轴做二次切削加工，降低了改装的操作门槛。送料传动部分沿用BMG结构的双齿轮咬合设计，相比单齿轮送料结构，对耗材的咬合接触面积更大，送料过程中的推力输出更均匀，在高速打印时可有效避免耗材打滑、送料步距失准的问题，针对PETG、PA纤维类、ABS/PC、PBT等不同硬度、不同摩擦系数的打印耗材，都能保持稳定的送料压力，不会出现硬质耗材咬入不足、软质耗材被齿轮挤碎的问题。按照常规打印参数验证，在喷嘴直径0.4mm、层厚0.1mm、打印速度40mm/s的工况下，整套机构的送料误差可控制在0.02mm以内，

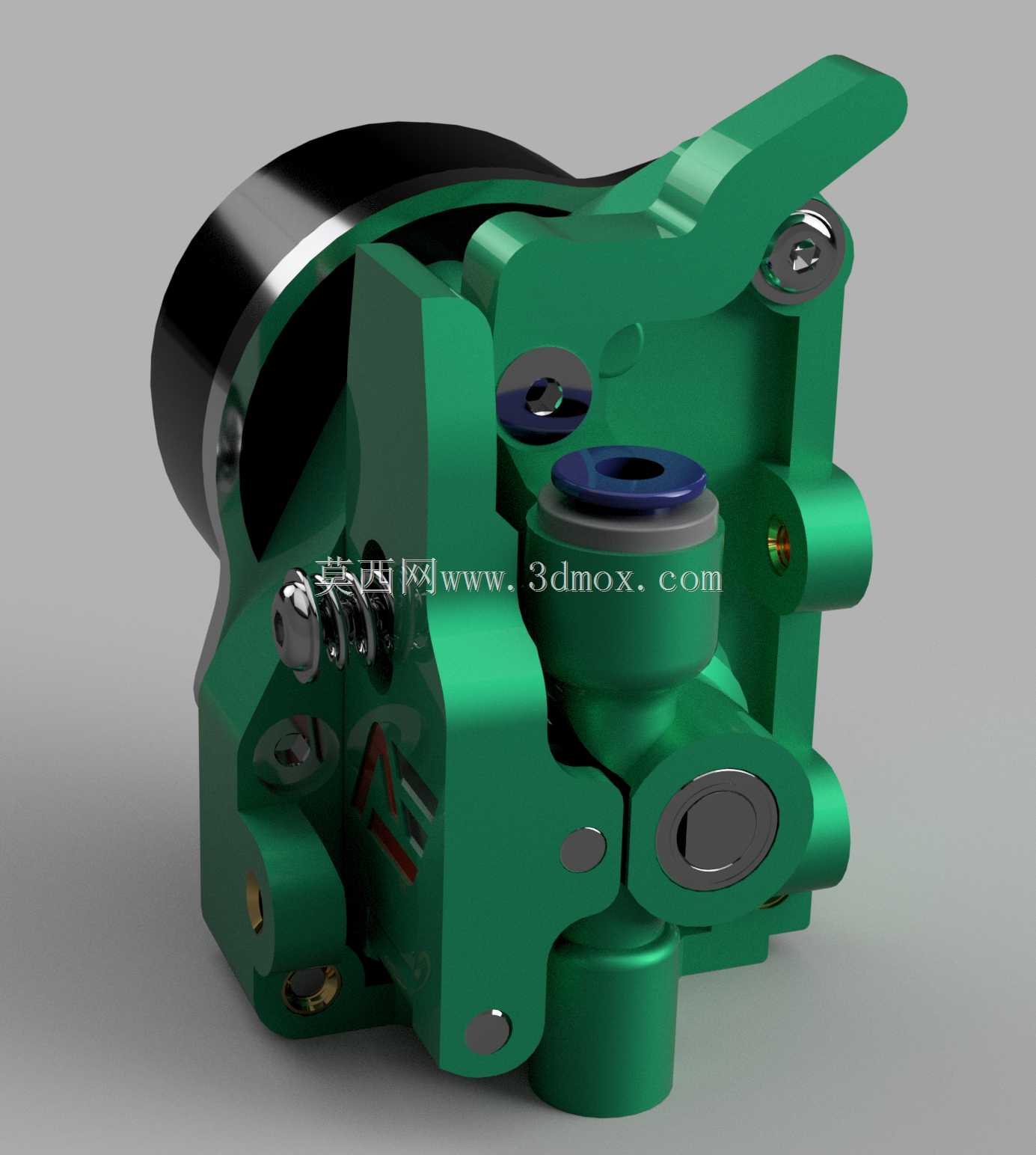

　　回抽动作的响应延迟相比原厂结构有明显降低，可有效减少打印件的拉丝、漏料缺陷。机构的挤出机零件采用分体式模块化设计，各个功能部件之间通过定位销与螺丝组合固定，当单个零件出现磨损时可单独替换，不需要更换整个进料组件，降低了长期使用的维护成本。机身的导向槽做了圆角过渡处理，耗材进入送料齿轮组的路径更顺滑，可减少耗材进料过程中的阻力，避免耗材在进料通道内出现弯折、堵料的问题。压料手柄的杠杆力臂做了优化，手动按压送料、退料时的操作力度更适中，更换耗材时不需要施加过大的按压力即可打开压料间隙，单手即可完成耗材穿入操作。需要注意的是，这套机构的设计定位是替换原厂进料组件的功能改装件，部分非通用的辅助结构件需要结合用户自身的机型配置做对应适配，安装时需要重点调整送料齿轮与压料轮之间的间隙，间隙过大会导致送料打滑，间隙过小则会加大耗材行进阻力，甚至挤碎耗材造成堵头。齿轮啮合的同轴度需要在安装时做校准，保证主动齿轮与从动齿轮的传动顺畅，无卡滞、异响问题，才能保证长期高速打印下的传动稳定性。
