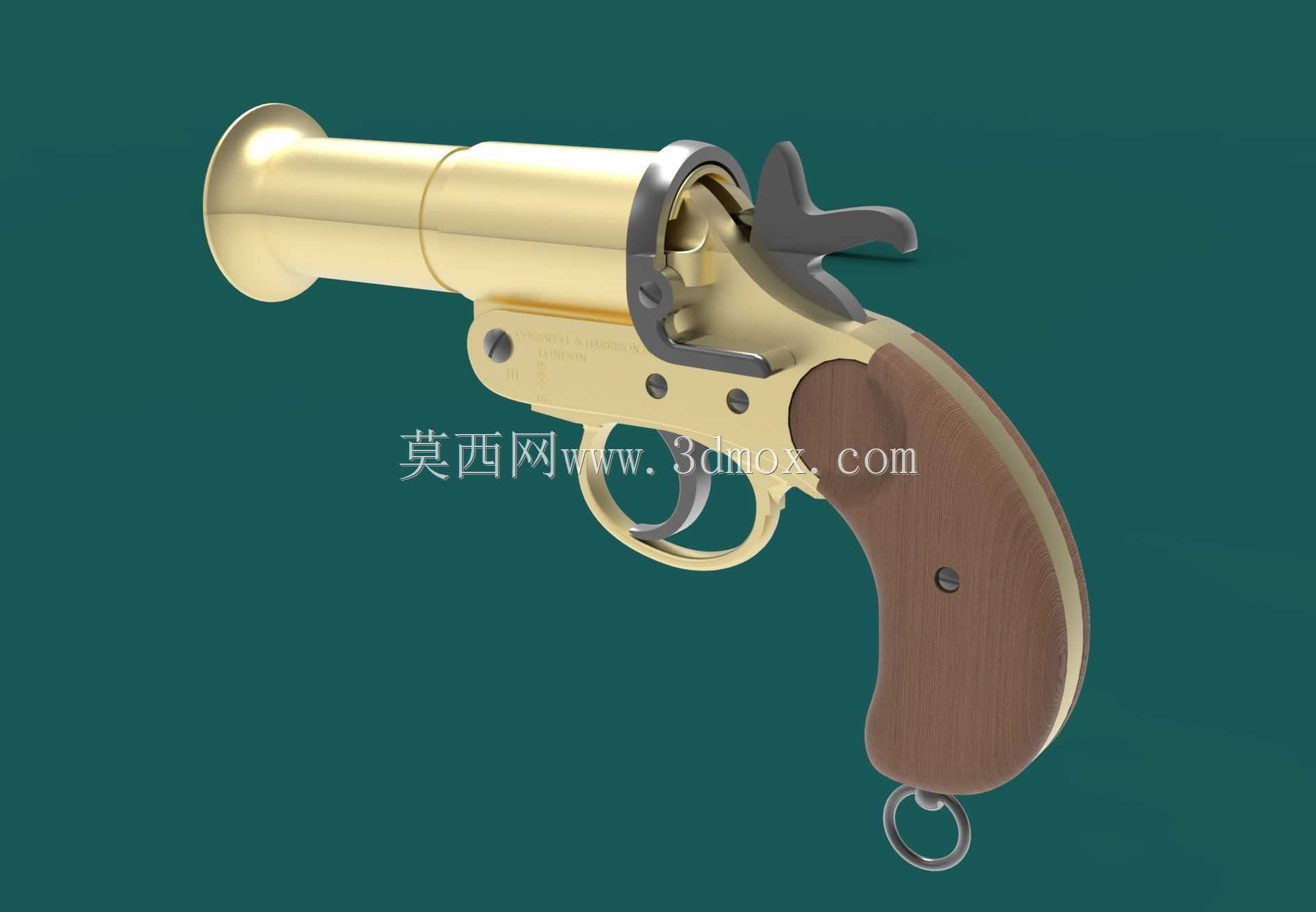

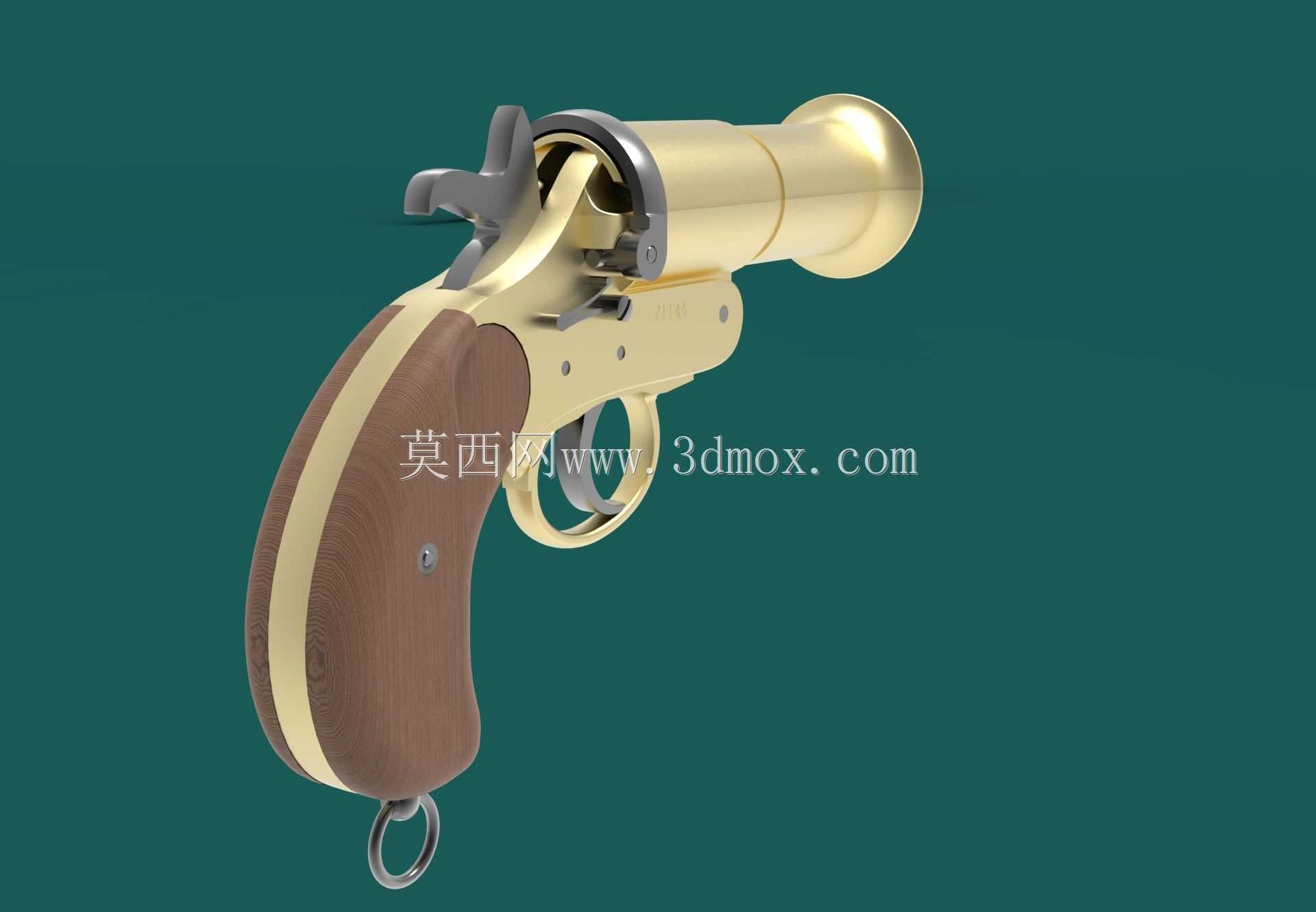

复古手持信号发射装置三维结构

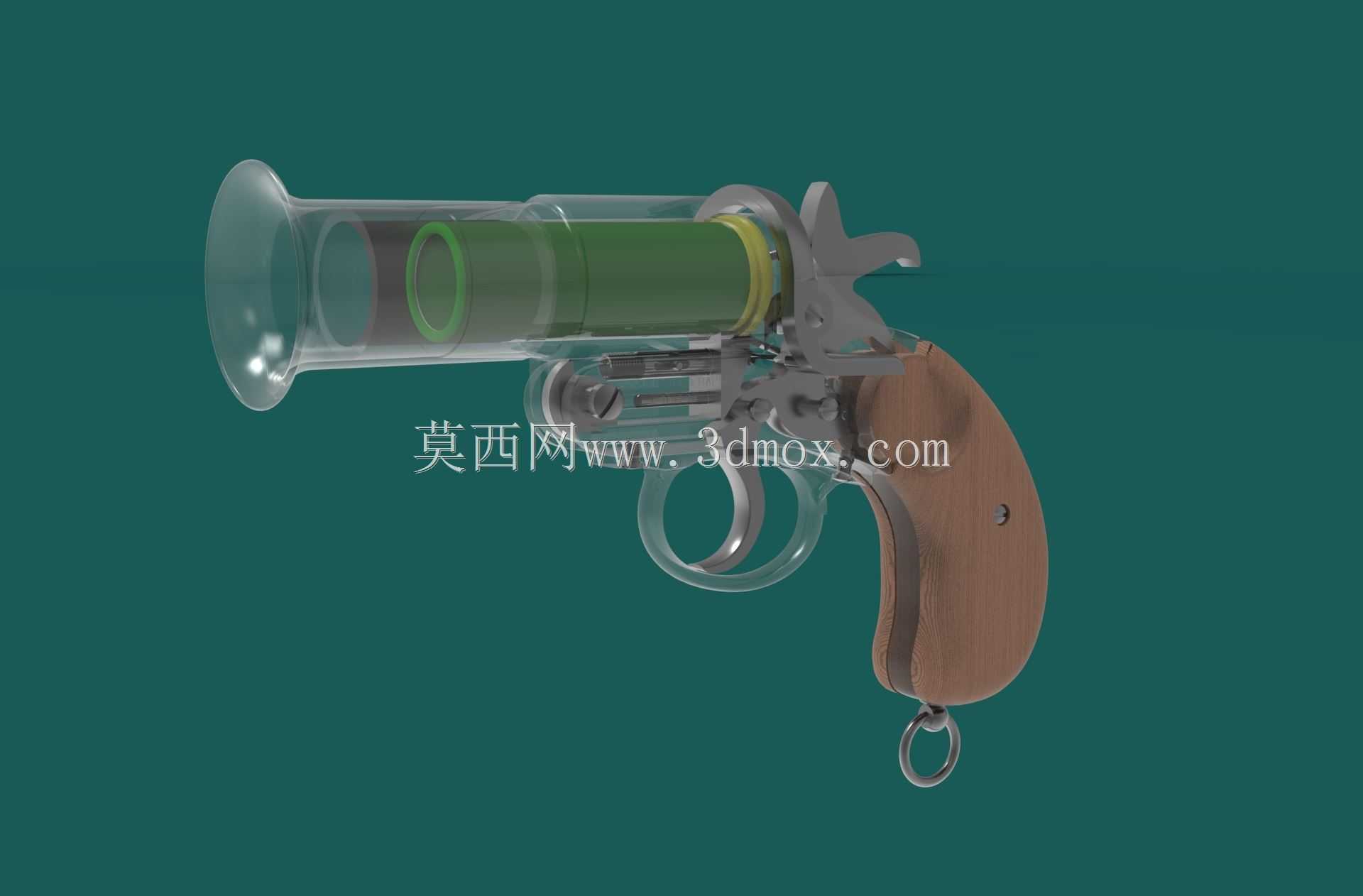

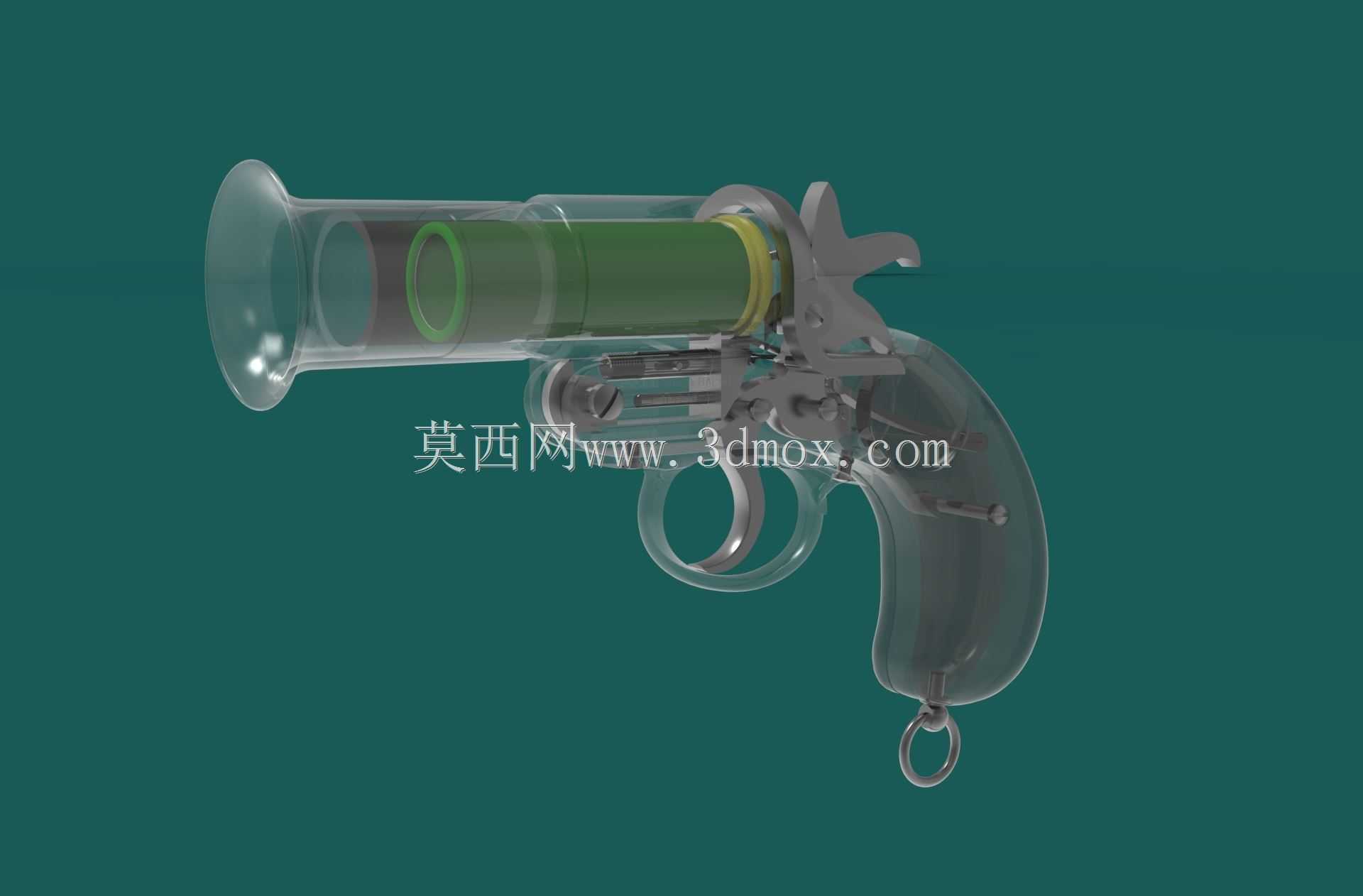

　　这类手持信号发射装置的核心应用场景集中在野外作业、海事航行、应急救援领域，作为短距离视觉信号传递的专用器械，其结构设计完全围绕可靠触发、单手操作、信号弹稳定击发的核心需求展开。从结构组成来看，装置整体分为击发机构、枪管组件、握持部件三个核心模块，枪管采用大口径薄壁圆筒结构，内径匹配标准信号弹外径，内壁做光滑导程处理，保证信号弹装填顺畅、出膛轨迹稳定，枪管尾部与机匣采用铰接式连接，可向下翻转完成退壳与装填动作，铰接位置设置定位锁扣，击发状态下锁扣自动锁止，避免膛压作用下枪管移位引发安全隐患。击发机构采用外露式击锤设计，击锤通过转轴固定在机匣侧方，配套设置阻铁、扳机连杆、击针组件，扣动扳机时阻铁释放击锤，

　　击锤在复位弹簧作用下回转撞击击针，击针穿透弹壳底火完成击发，整套机构的传动行程经过反复校核，扳机力控制在单手握持可顺畅触发的区间，同时设置手动保险卡槽，击锤扳至半待击位置时可自动锁止，防止携行过程中误触触发。握持部件采用符合人体工学的弧形曲面设计，曲面轮廓贴合成年男性手掌自然握持的弯曲角度，握把表面设置防滑纹理，底部加装金属挂环，可通过枪绳固定在携行装具上，避免作业过程中器械滑落。整套装置的外形尺寸控制在单手握持可完全掌控的范围，枪管长度与握把长度的比例经过配重校核，整体重心落在握把上方位置，单手握持时不会出现头重脚轻的问题，长时间携行也不会产生明显的负重感。从建模逻辑来看，所有金属构件的配合公差按照通用五金件的加工精度设置，

　　铰接位置预留合理的转动间隙，击针与击锤的接触位置做应力集中优化，避免反复击发过程中构件出现疲劳断裂，金属部件的表面处理分为两种，枪管、机匣等外露金属件采用抛光防锈处理，击锤、扳机等传动构件做表面淬火处理提升耐磨性能，握把部件采用非金属材质，与金属机匣通过沉头螺钉固定，安装边界完全贴合机匣尾部的安装平面，无突出棱角避免握持时硌手。在实际使用过程中，该装置可兼容照明、烟雾两类信号弹，不同类型弹药的击发底火位置统一，无需调整击针伸出长度即可通用，装填时向下扳动枪管锁扣即可翻转枪管露出弹膛，装填到位后向上扳动枪管即可自动锁止，扳动击锤至待击位置即可完成发射准备，整套操作流程可在单手状态下数秒内完成，完全匹配应急场景下快速操作的使用需求。
