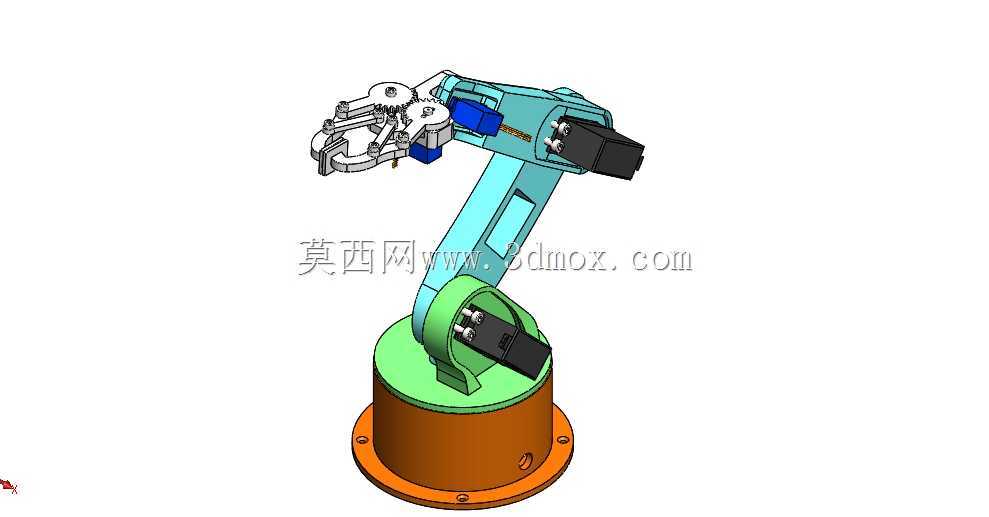

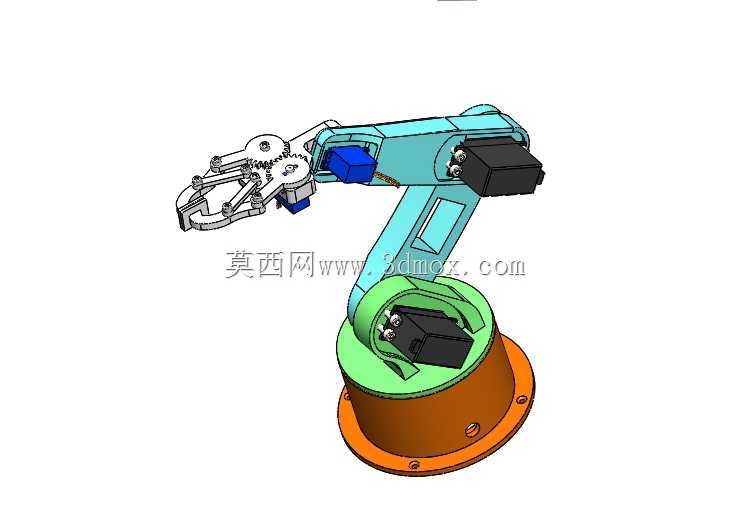

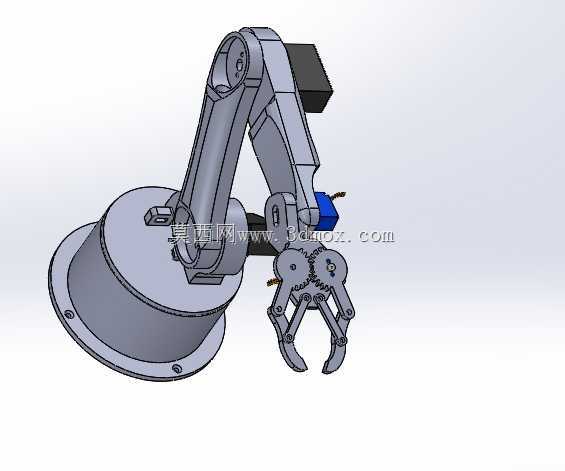

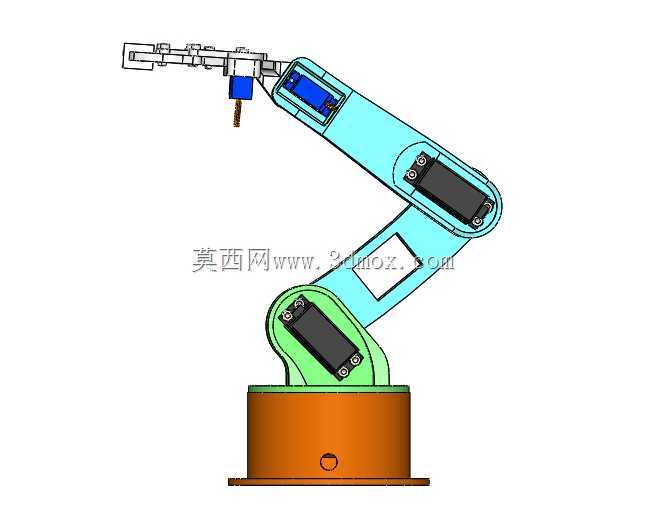

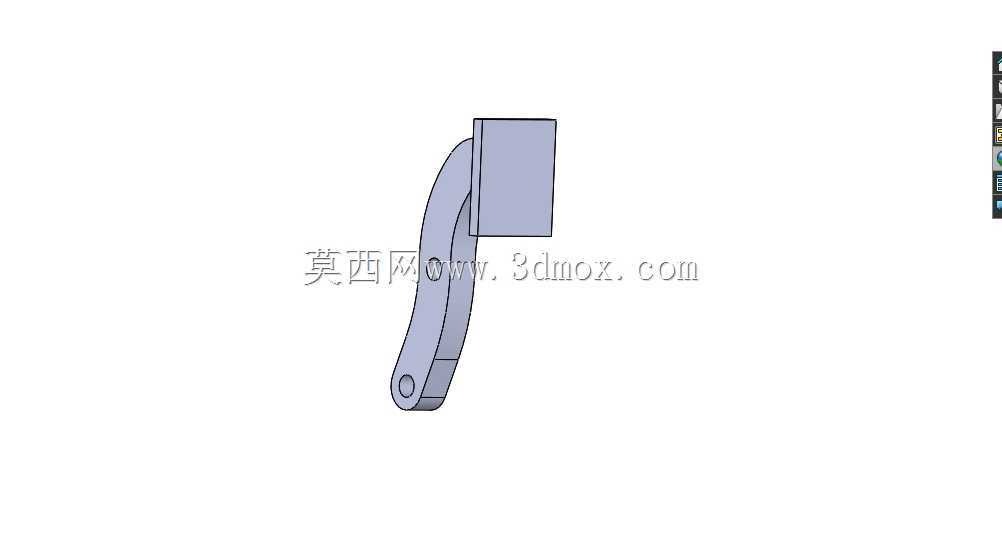

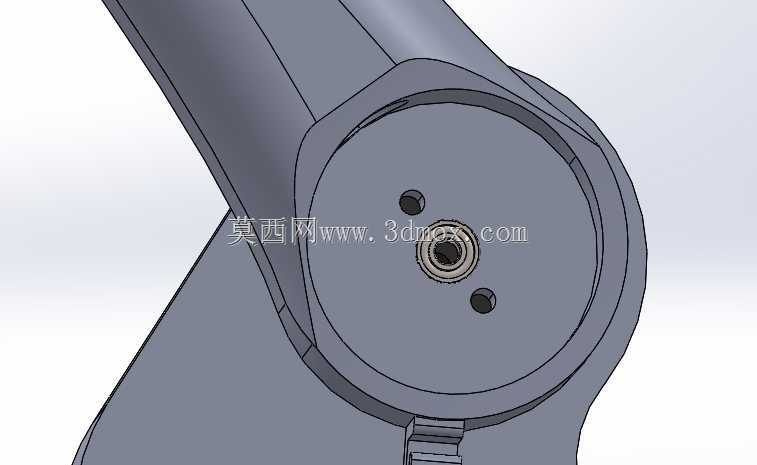

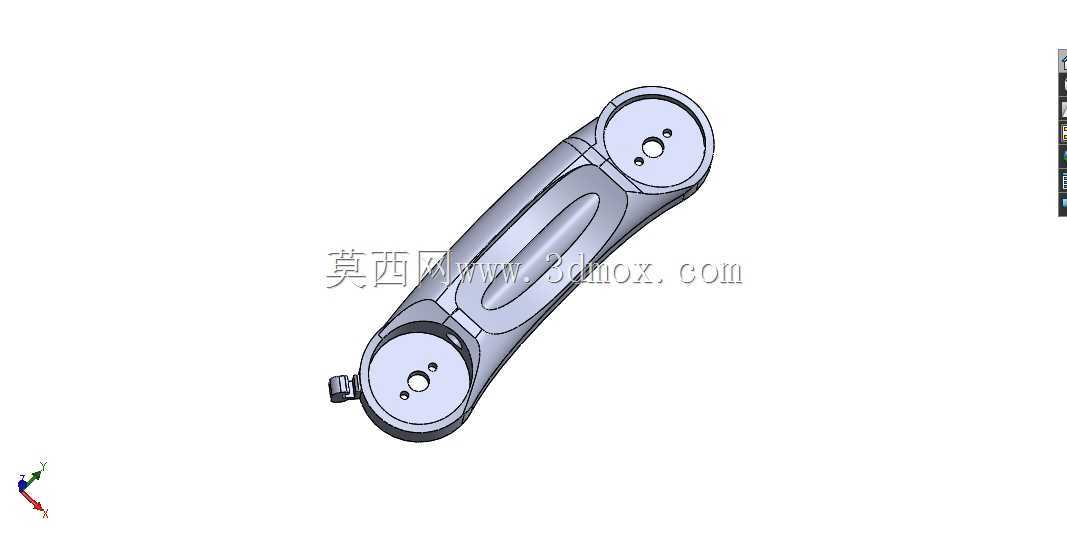

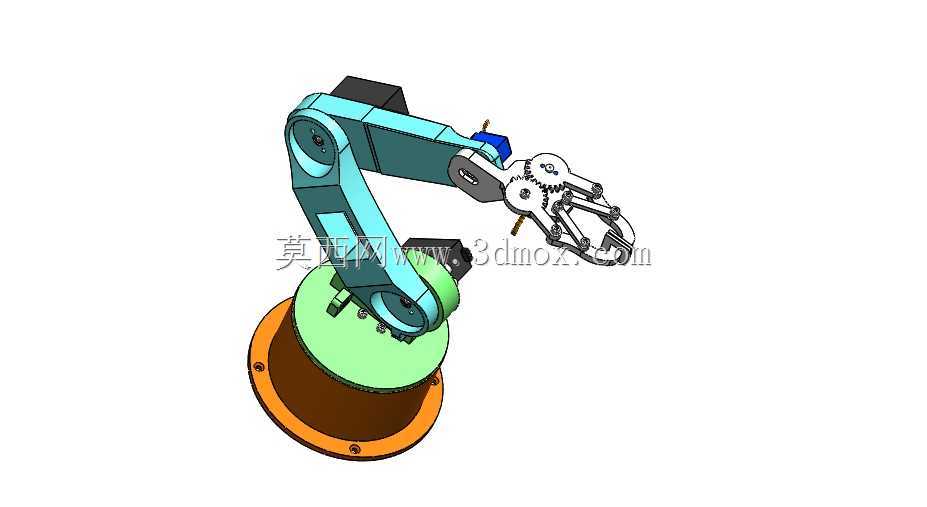

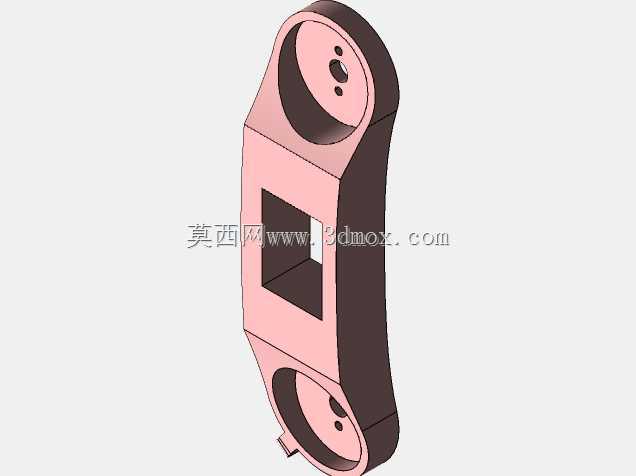

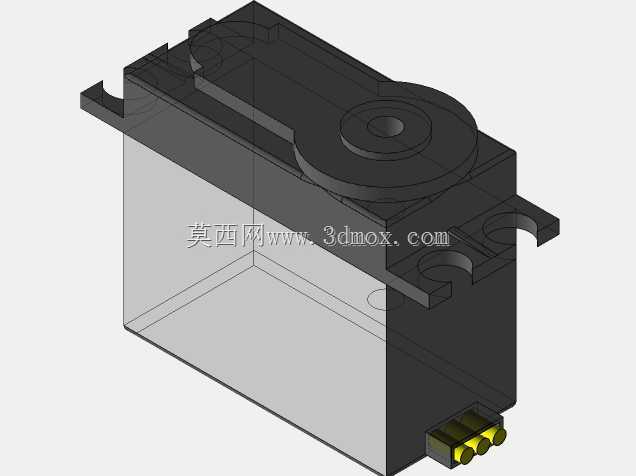

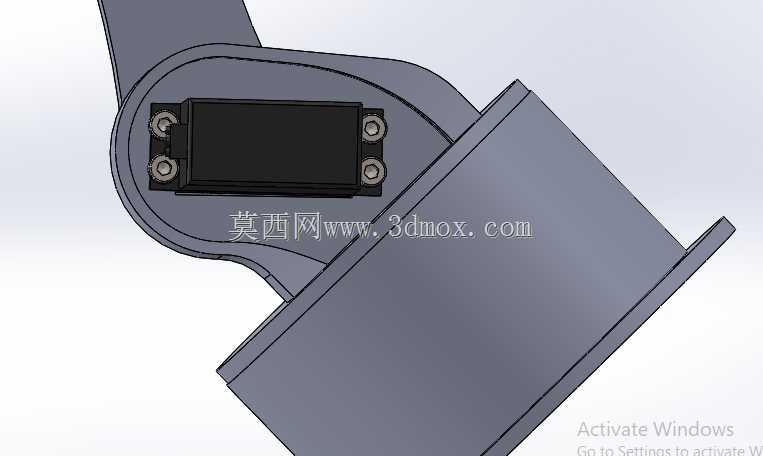

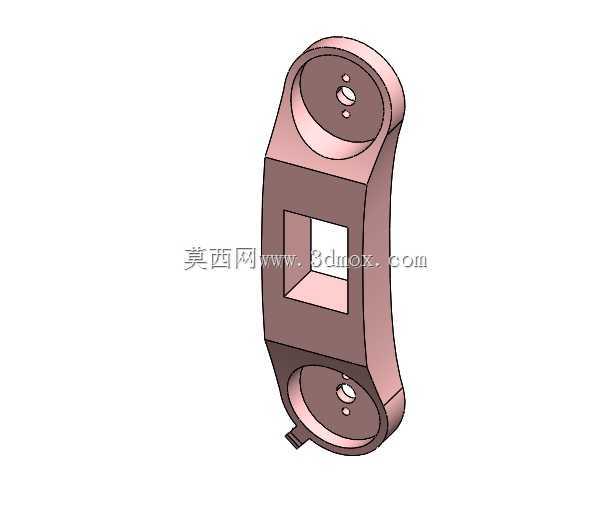

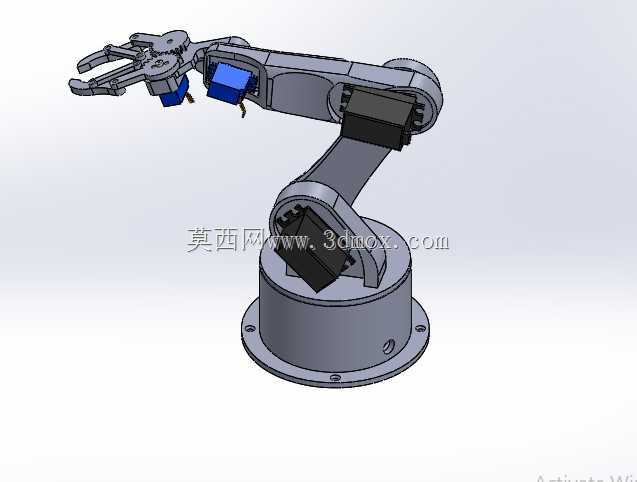

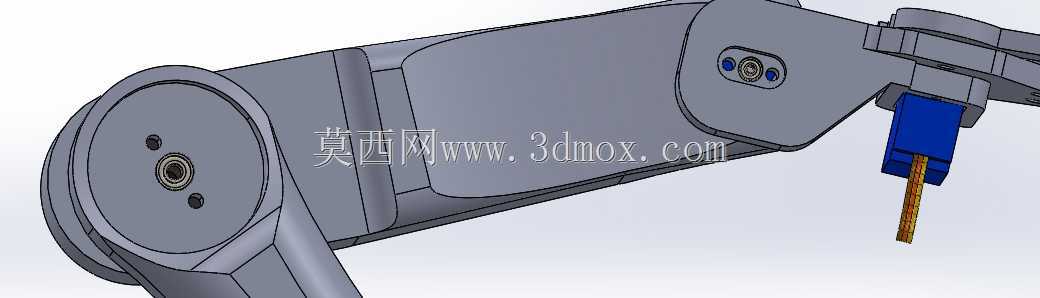

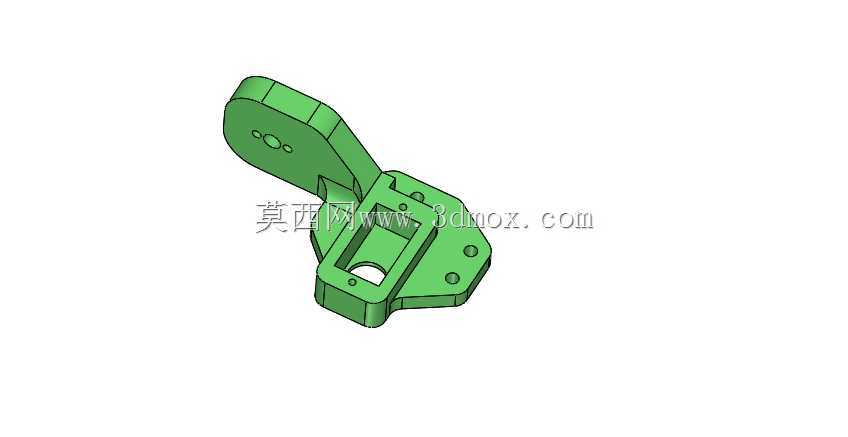

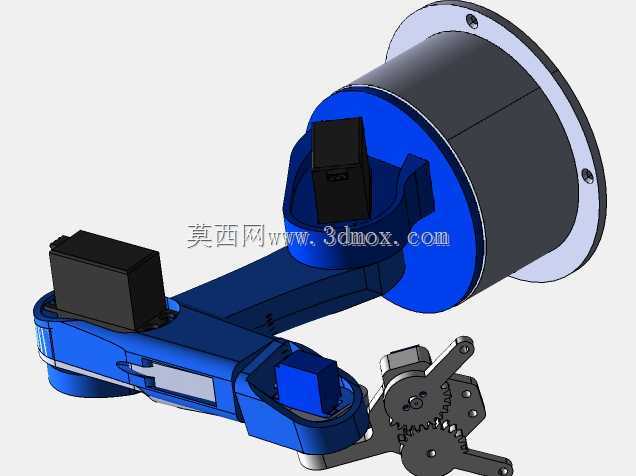

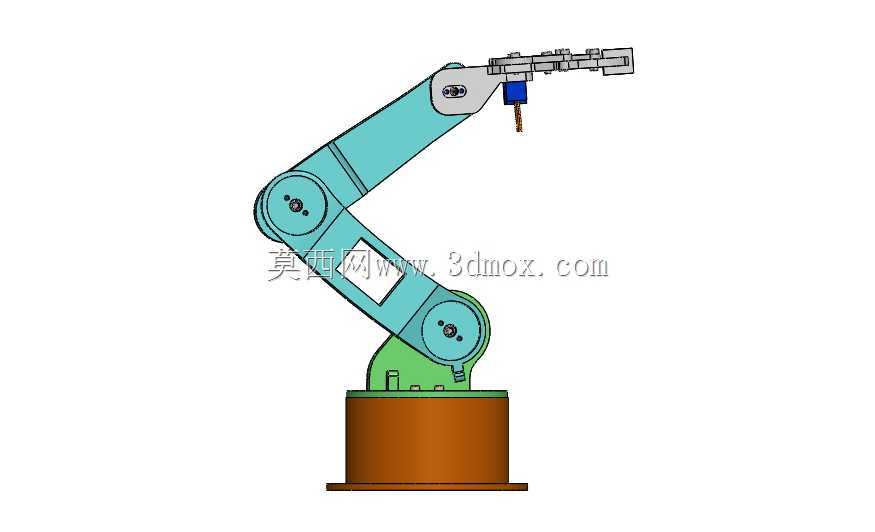

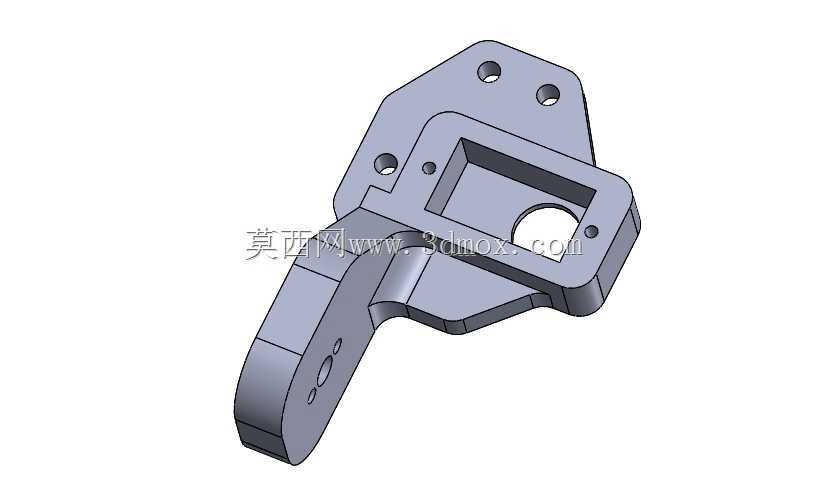

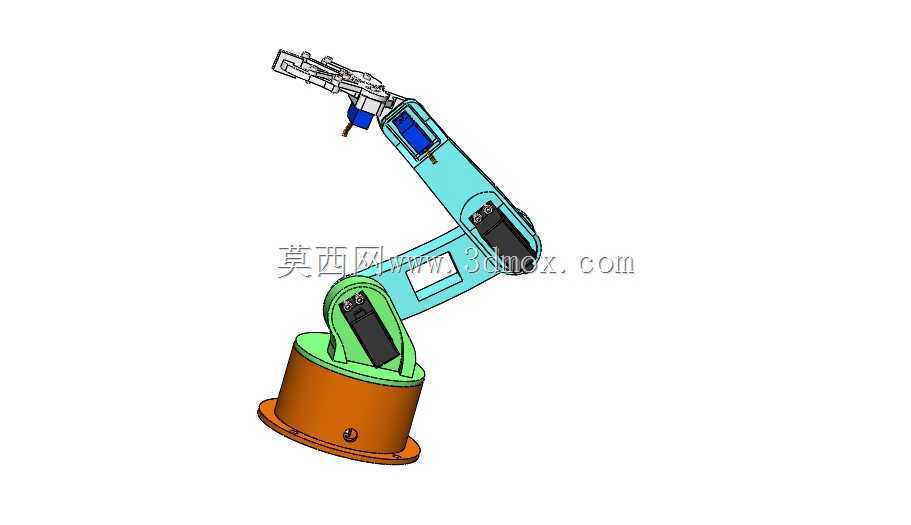

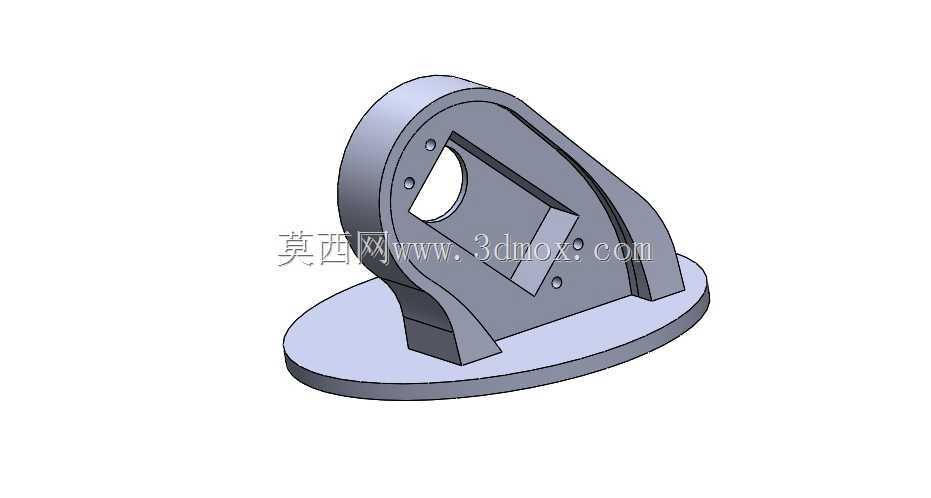

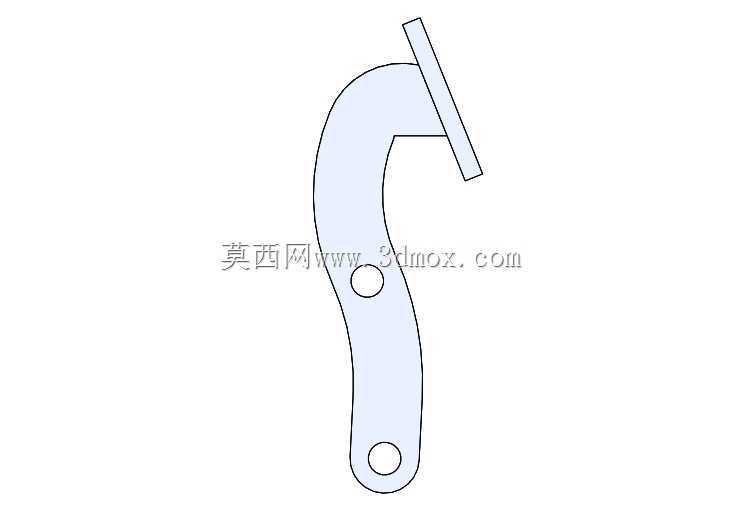

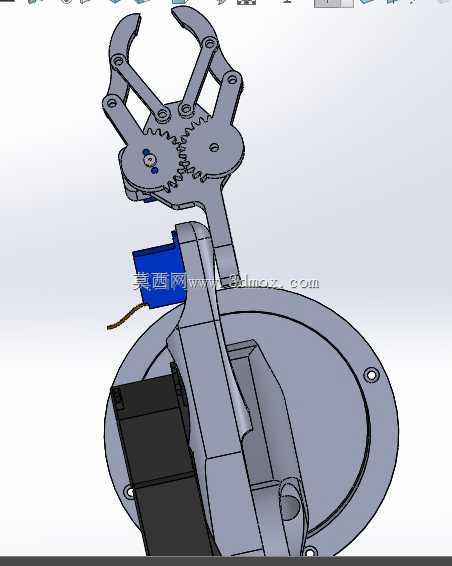

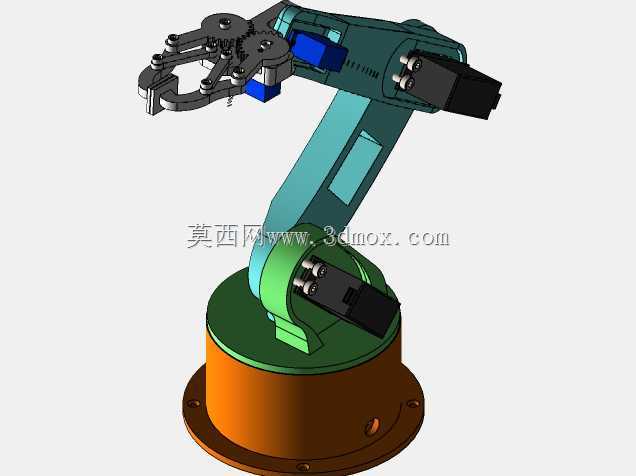

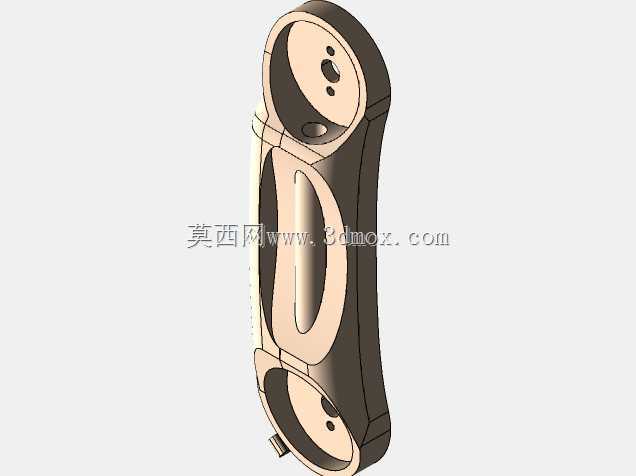

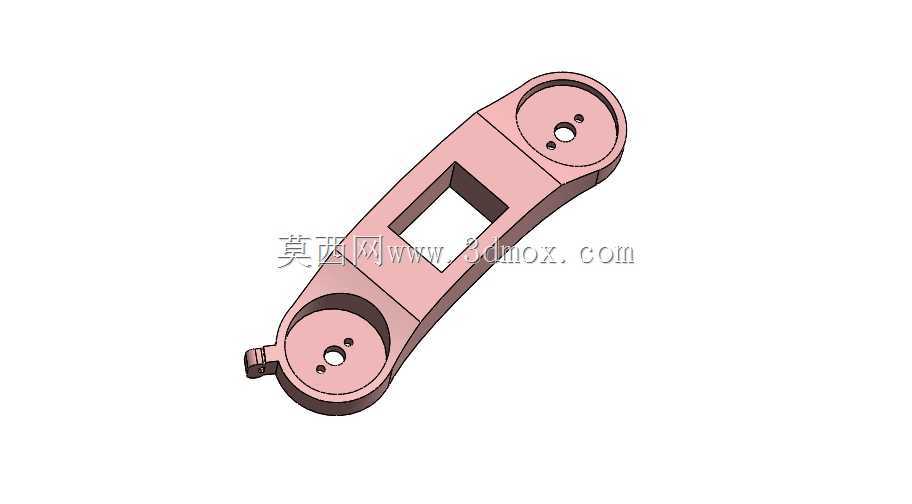

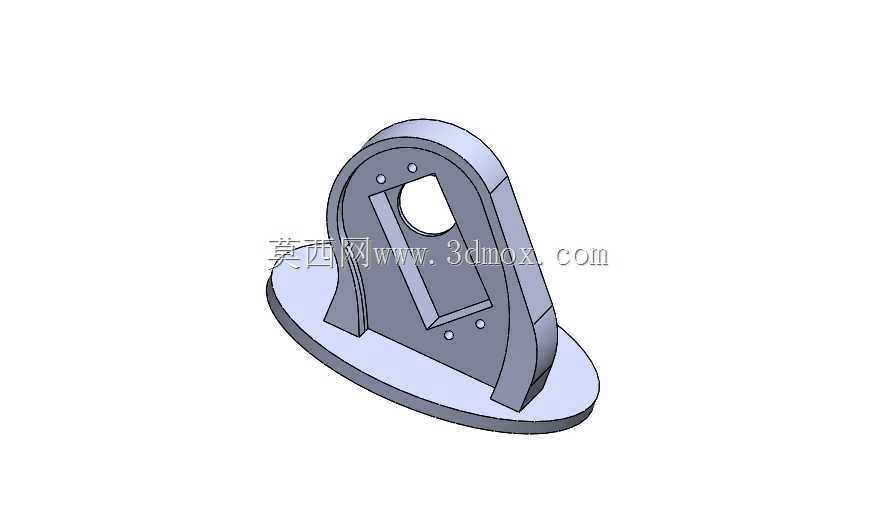

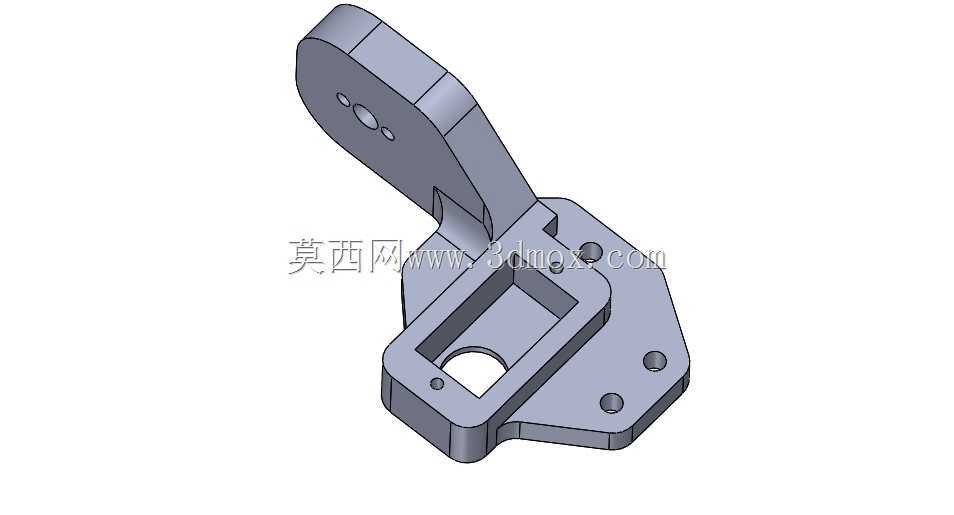

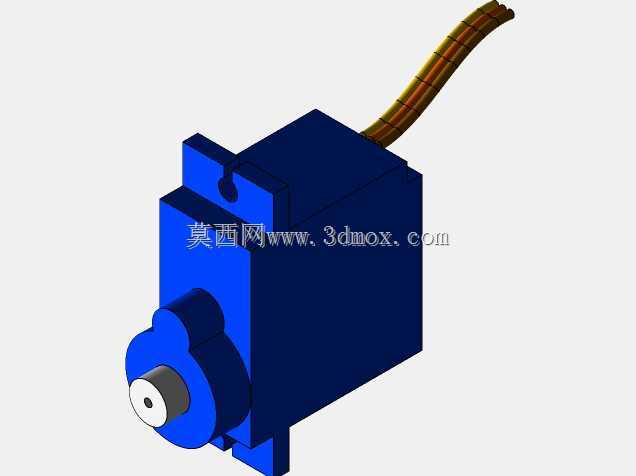

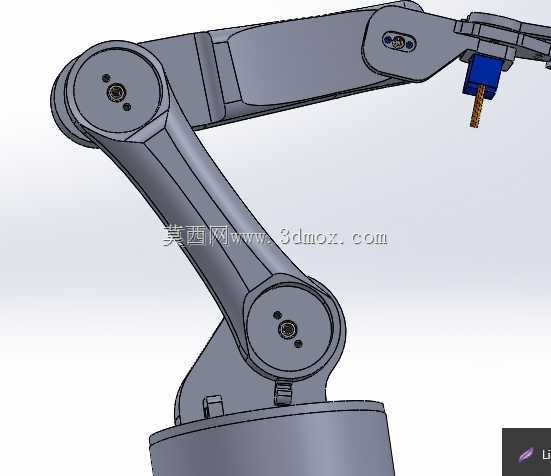

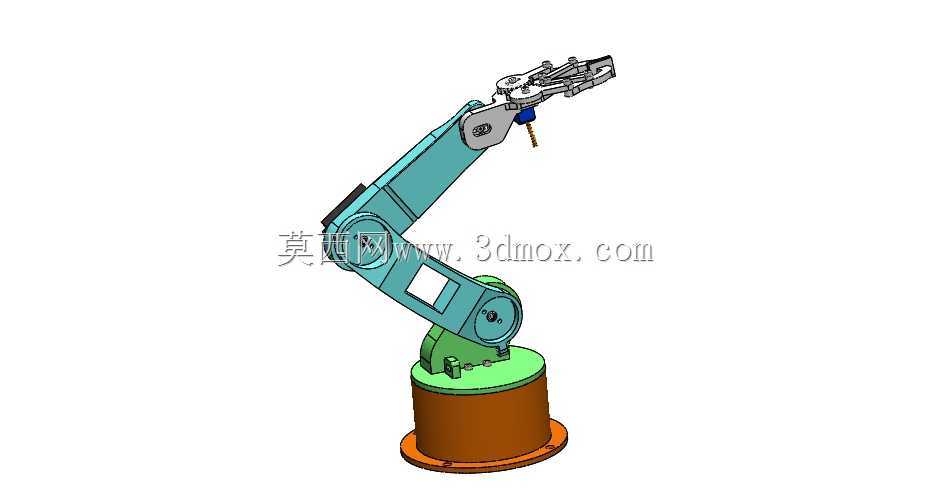

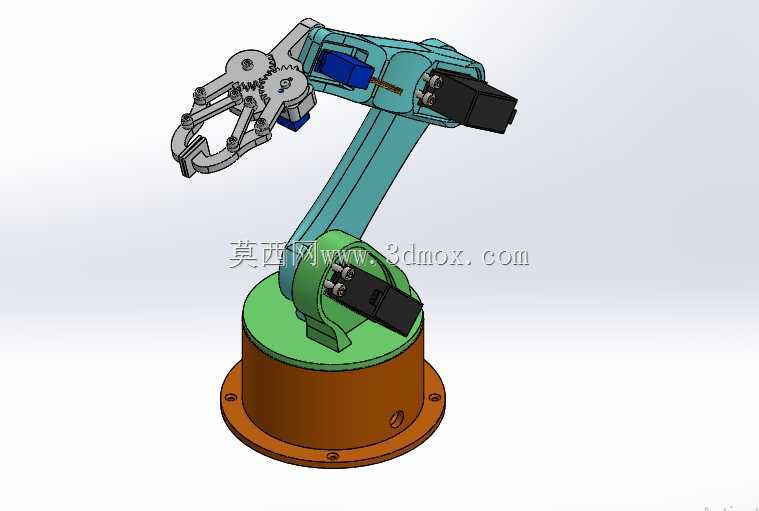

这款机器人手臂结构主要面向工业自动化产线的物料搬运、工件上下料、工位精准转运场景设计,可适配3C电子装配、小型五金件加工、轻工包装等多类工位的执行端搭载需求,能够替代人工完成重复性高、定位精度要求严苛的往复作业动作。从结构设计逻辑来看,该手臂采用模块化关节布局,相邻臂段的连接位置预留了标准舵机安装位,图中可见的关节处设置了四个对称分布的紧固安装孔,可直接适配标准规格的数字舵机或伺服驱动单元,安装时无需额外加工转接板,能够大幅缩短现场装配的调试周期。关节转动副的配合面做了贴合式限位设计,臂段外壳采用一体化弯折成型的结构,既能够保证关节转动过程中的结构刚性,避免臂段受载后出现形变偏移,

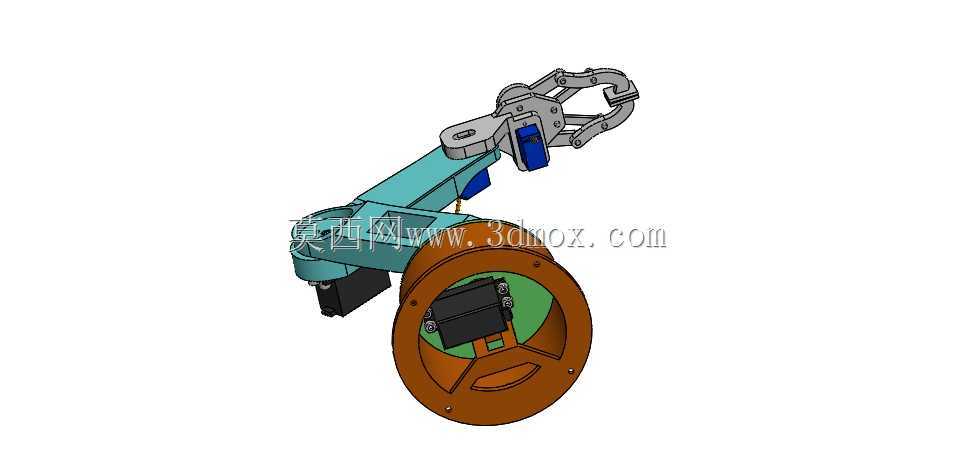

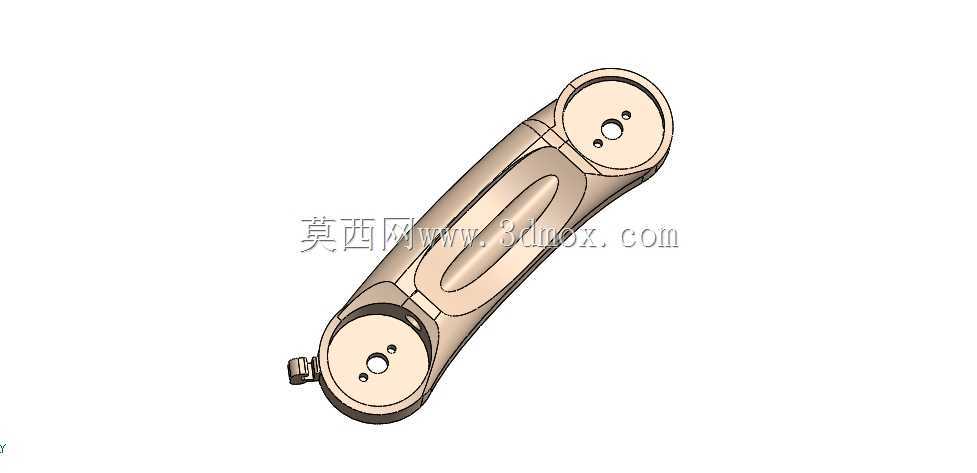

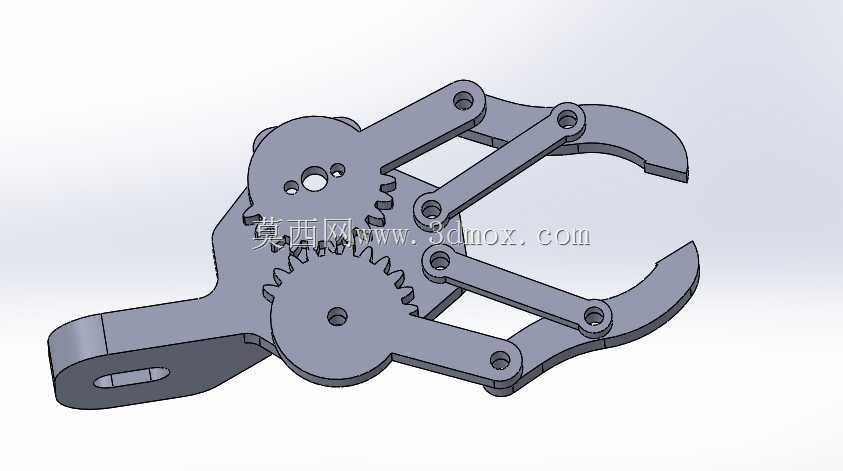

也能在转动到极限位置时通过壳体自身的贴合面形成硬限位,无需额外加装外置限位块,减少整体结构的冗余零件数量。在安装边界层面,该手臂的关节连接端面采用平面贴合设计,安装基准面的平面度控制在常规机械加工的公差范围内,相邻臂段的转动间隙通过安装孔位的公差配合控制,可保证转动过程中无明显旷量,末端执行端的安装面预留了通用的连接孔位,可适配夹爪、吸盘、焊枪等多种不同类型的末端执行器,满足不同作业场景的搭载需求。臂体的外形采用圆弧过渡设计,既能够避免作业过程中尖锐棱角剐蹭周边设备或操作人员,也能优化内部走线空间,驱动线缆可从臂体内部的空腔穿过,避免线缆外露在往复转动过程中出现磨损、缠绕的问题。从实际应用角度出发,该结构的臂段长度比例经过反复调校,

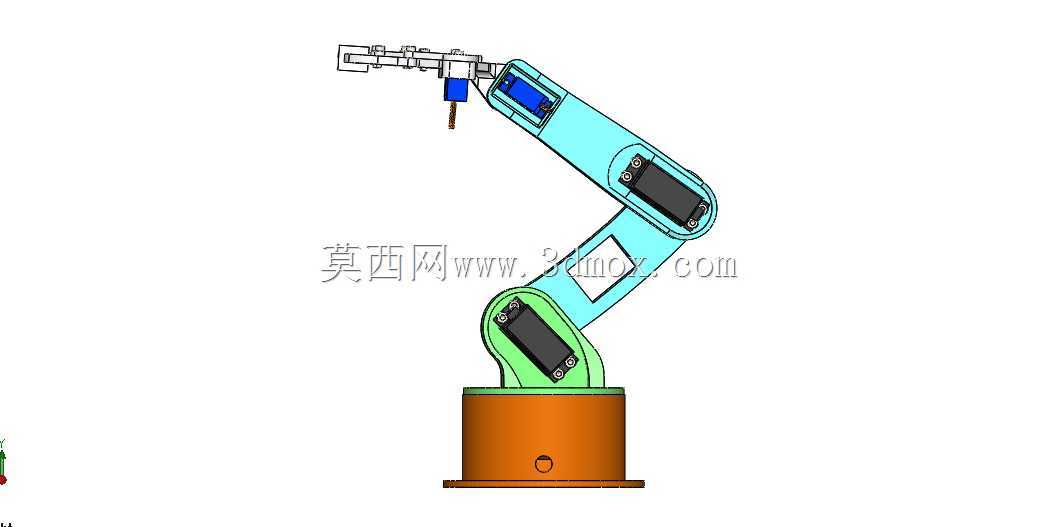

在保证作业覆盖半径的前提下,尽可能缩减了臂体自身的转动惯量,搭配对应规格的驱动单元时,可实现较高的启停响应速度,同时保证末端定位的重复精度。关节处的驱动单元安装位做了下沉式设计,驱动元件嵌入臂体外壳内部,既能够对驱动单元形成防护,避免车间内的粉尘、切削液飞溅到驱动元件表面影响使用寿命,也能缩减关节位置的整体外形尺寸,让手臂在狭窄工位内作业时不会出现结构干涉,适配更多紧凑布局的产线工位。
- 上一篇:双轮自平衡移动机器人结构设计方案
- 下一篇:概念型格斗机器人行走驱动模组结构
- 全部评论(0)
- 模板大小: 6.27 MB
- 售价:5金币
- 下载次数: 97
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 工业机器人
