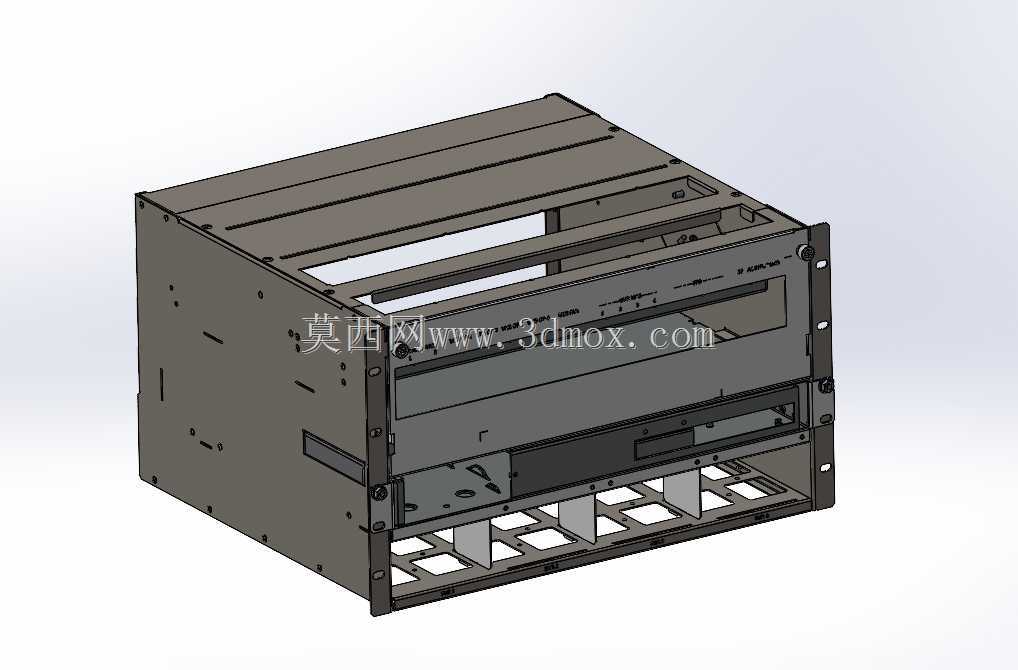

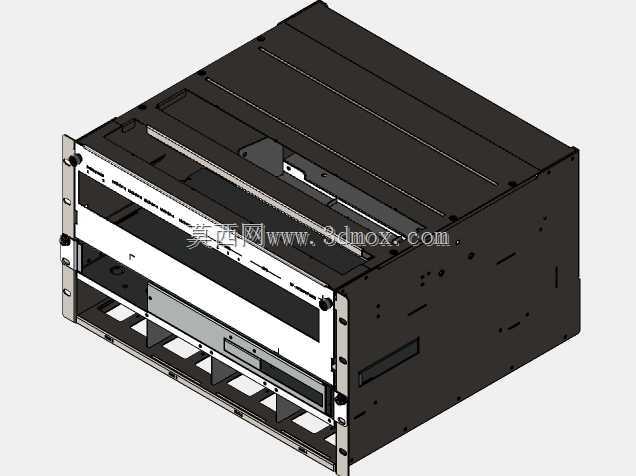

机床用MCB电气安装箱体钣金结构

　　这款钣金结构件是机床电控系统中用于承载微型断路器的安装箱体，主要适配CA6140系列普通车床的电控柜内部集成场景，也可通用于同规格卧式机床的配电单元改造与配套安装。从实际应用来看，这类箱体直接安装在机床电控仓的预留安装位上，承担断路器固定、线路规整、电气隔离的核心作用，避免机床运行过程中切削液飞溅、金属碎屑进入配电回路造成短路故障，同时为检修操作提供规整的操作空间。

　　设计层面采用1.5mm厚冷轧钢板折弯拼接成型，所有折弯边均做了去毛刺处理，避免安装维护时划伤操作人员与线缆表皮。箱体正面预留了多组断路器操作窗口，窗口边缘做了向内翻边强化，既提升了窗口区域的结构刚度，也能防止操作时手部触碰内部带电部件。箱体内部设置了多组横向安装导轨位，可根据实际配电需求灵活调整断路器的安装数量与排布位置，导轨采用标准DIN导轨安装尺寸，适配市面上绝大多数常规规格的微型断路器安装。

　　箱体侧面预留了多组进出线孔位，孔位边缘配置了橡胶护圈，穿线时可保护线缆绝缘层不被钢板切口割损，同时不同孔径的孔位分别对应主回路进线、控制回路出线、接地线路的独立走线需求，避免强弱电线路交叉干扰。箱体背部设置了四个对称分布的安装固定耳，固定耳上开有长圆形安装孔，可适配安装面±3mm的位置偏差，降低现场安装时的对位难度，安装孔中心距严格匹配CA6140车床电控仓的预留安装点位，无需额外打孔即可直接固定。

　　从结构强度来看，箱体内部设置了三处竖向加强筋，分别位于箱体中部与两侧位置，即使在机床长期运行产生的振动工况下，也不会出现箱体变形、断路器移位的问题。箱体底部开有阵列式通风散热孔，孔位采用百叶窗式冲压成型，既能保证箱体内部空气流通，避免断路器工作时积热升温，又能阻挡上方掉落的金属碎屑、切削液直接进入箱体内部。箱体的拼接位置全部采用点焊加密封胶处理，拼接缝隙控制在0.2mm以内，可有效阻挡粉尘与水汽侵入，适配车间多粉尘、有少量切削液飞溅的工作环境。

　　安装边界方面，箱体整体外形方正，外部无突出的尖锐结构，安装后与周边电控元件的最小安全间隙预留了15mm，满足电气安装的安全间距要求，操作窗口的高度位置匹配常规检修时的手部操作高度，无需探入箱体内部即可完成断路器的分合闸操作。
