DVD盒上载封隔器生产线包装机构

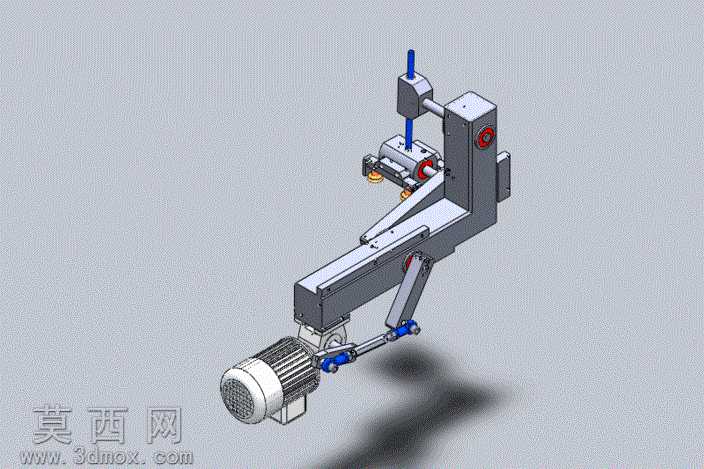

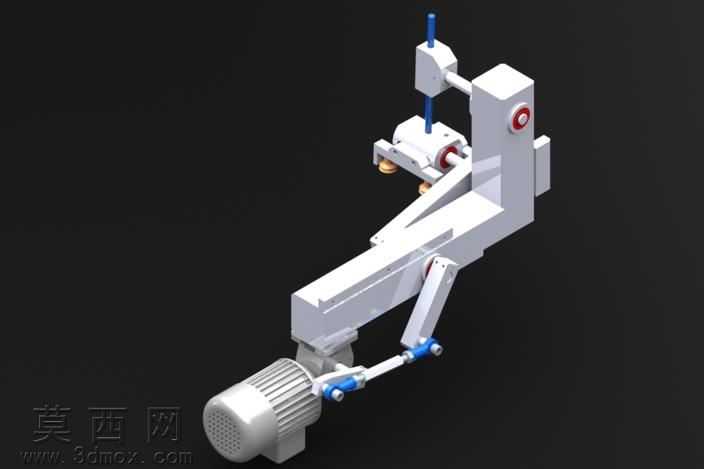

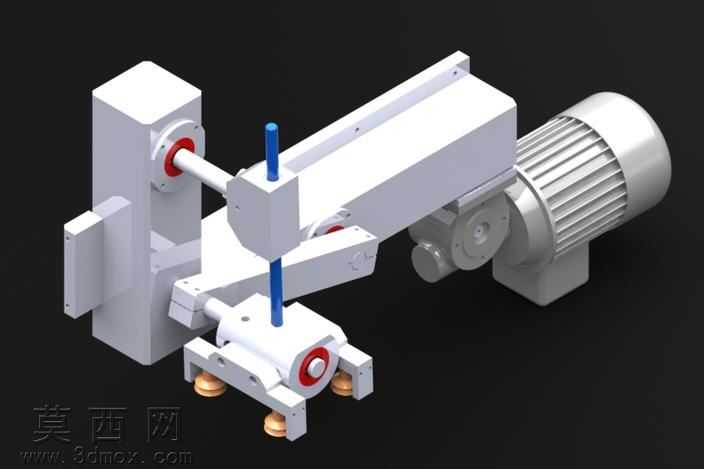

本模型为DVD盒上载工况下封隔器生产线的配套包装执行机构，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械设计公差配合规范，对每一处装配连接位都做了干涉校验，确保各运动部件在模拟运行过程中无卡滞、无碰撞。模型渲染阶段采用哑光金属材质作为机架主体材质，对驱动电机外壳做了散热筋纹理的细节还原，传动连杆的铰接位置使用高亮金属材质区分运动副，操作端的执行部件采用工程塑料与金属结合的材质搭配，通过光影渲染突出机构的立体层次与结构细节，整体渲染效果清晰展现各部件的装配关系与空间位置。从结构设计来看，该机构采用悬臂式机架布局，底部集成驱动电机作为动力源，通过曲柄连杆结构将电机的旋转运动转化为执行端的往复摆动与直线进给复合运动，机架上部设置可调节的定位工位，适配DVD盒的上载定位需求，封隔执行组件集成在悬臂末端，可随传动结构完成精准的封隔动作，铰接位置全部采用标准化销轴连接，方便后期维护更换易损件，机架侧面设置手轮调节结构，可根据不同规格DVD盒的尺寸调整执行端的行程范围，提升机构的适配性。设计思路围绕DVD盒包装生产线的上载封隔工序需求展开，优先保证机构运行的稳定性与动作精准度，将动力源布置在机架底部降低整体重心，减少运行过程中的振动，传动链路采用短行程连杆设计，减少动力传递过程中的损耗，执行端的动作轨迹经过反复模拟优化，确保封隔动作顺畅不损伤DVD盒表面，整体结构紧凑，可直接集成到现有DVD包装生产线中，无需对原有产线做大幅改造，同时模型保留了全部参数化特征，可根据实际生产需求调整各部件尺寸参数，适配不同规格的盒体包装封隔作业。
