便携式可拆装露营烧烤架结构设计

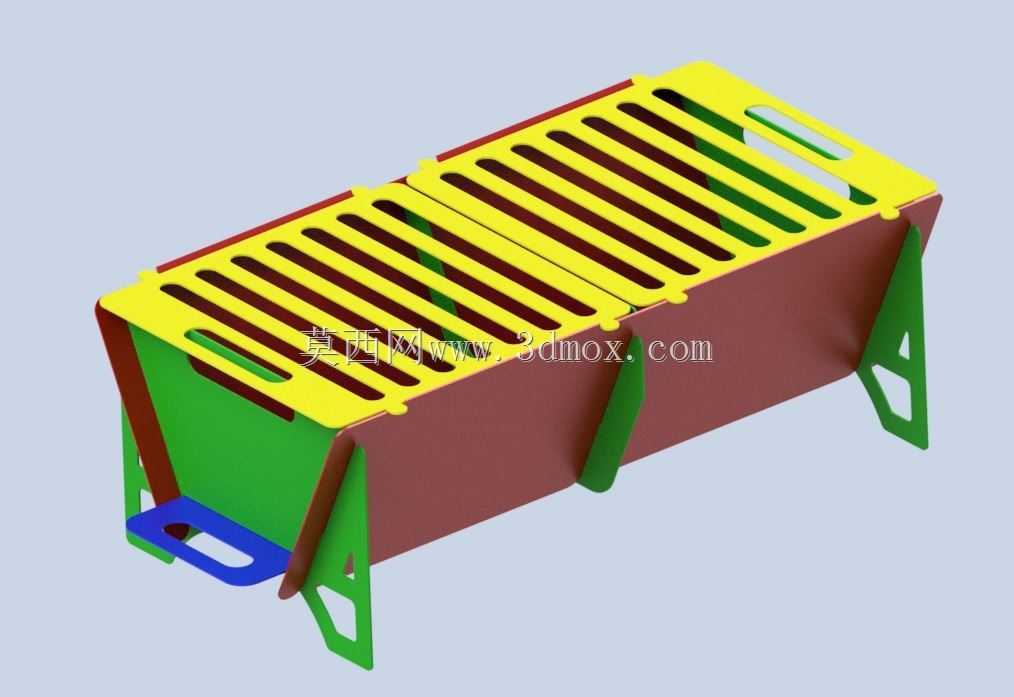

　　这款可拆装烧烤架的结构设计，核心围绕户外露营场景下的便携需求展开，整体采用钣金折弯拼接结构，无需额外紧固件即可完成组装，适配单人或小群体户外野炊、庭院休闲烧烤的使用场景。从功能实现来看，顶部格栅采用分段式镂空设计，既保证了炭火的空气流通效率，让燃料充分燃烧减少烟气产生，又能均匀承托食材，避免食物掉落至炭腔，格栅两侧预留的镂空提手位，可在烧烤架冷却后直接抬移，无需额外配置提手配件。炭腔主体采用围合式钣金结构，侧板通过折边卡槽与支架、端板实现互锁拼接，组装时仅需将各板块沿卡槽对位卡入即可完成固定，拆卸后所有板块可平整叠放，大幅缩减收纳体积，能够轻松放入常规露营背包、车载储物格内，解决了传统固定式烧烤架携带不便、占用储物空间大的痛点。

　　支撑腿采用三角稳定结构设计，每侧支腿通过折弯形成三角加强形态，与炭腔侧板卡接后可形成稳定的支撑面，在不平整的户外草地、砂石地面放置时，可通过微调板块卡入深度适配小幅地面高差，避免烧烤架倾斜翻倒。端板位置预留的抽拉式接灰盘结构，可在使用过程中承接燃烧掉落的炭灰，使用后直接抽出倾倒清理，无需翻转整个架体，降低清洁难度。从设计思路上，整体结构摒弃了焊接、螺栓连接等不可拆或需工具拆装的连接方式，所有连接点位均依靠钣金折边的互锁结构实现限位，零件数量少，无零散小配件，避免了户外拆装时零件丢失的问题。各板块的折弯边均做了卷边处理，去除尖锐毛边，防止组装、使用过程中划伤手部。外形尺寸上，组装完成后整体长度适配常规露营场景的使用需求，

　　宽度可同时摆放多串食材，高度符合人体蹲姿或搭配露营小马扎操作的舒适高度，叠放收纳后整体厚度不超过五厘米，收纳边界可适配多数户外装备包的隔层尺寸，不会与其他露营装备产生干涉。炭腔的深度设计兼顾了燃料装载量与热辐射距离，既能够容纳足够的木炭支撑一小时以上的烧烤时长，又能让炭火与格栅保持合理间距，避免食材距离火源过近烤焦，同时减少热量向架体底部的传导，降低对放置地面的灼烧影响，适配草地、木质露营桌面等不同放置场景的使用要求。
